Webasto Thermo Top Evo Bedienungsanleitung Seite 17

Peugeot 308 / 308 SW
4
Ident.-Nr.: 1321757F
1
62
15
2
1 2
3
1 2
3 2
1
120
15
1
Stand: 07.08.2015

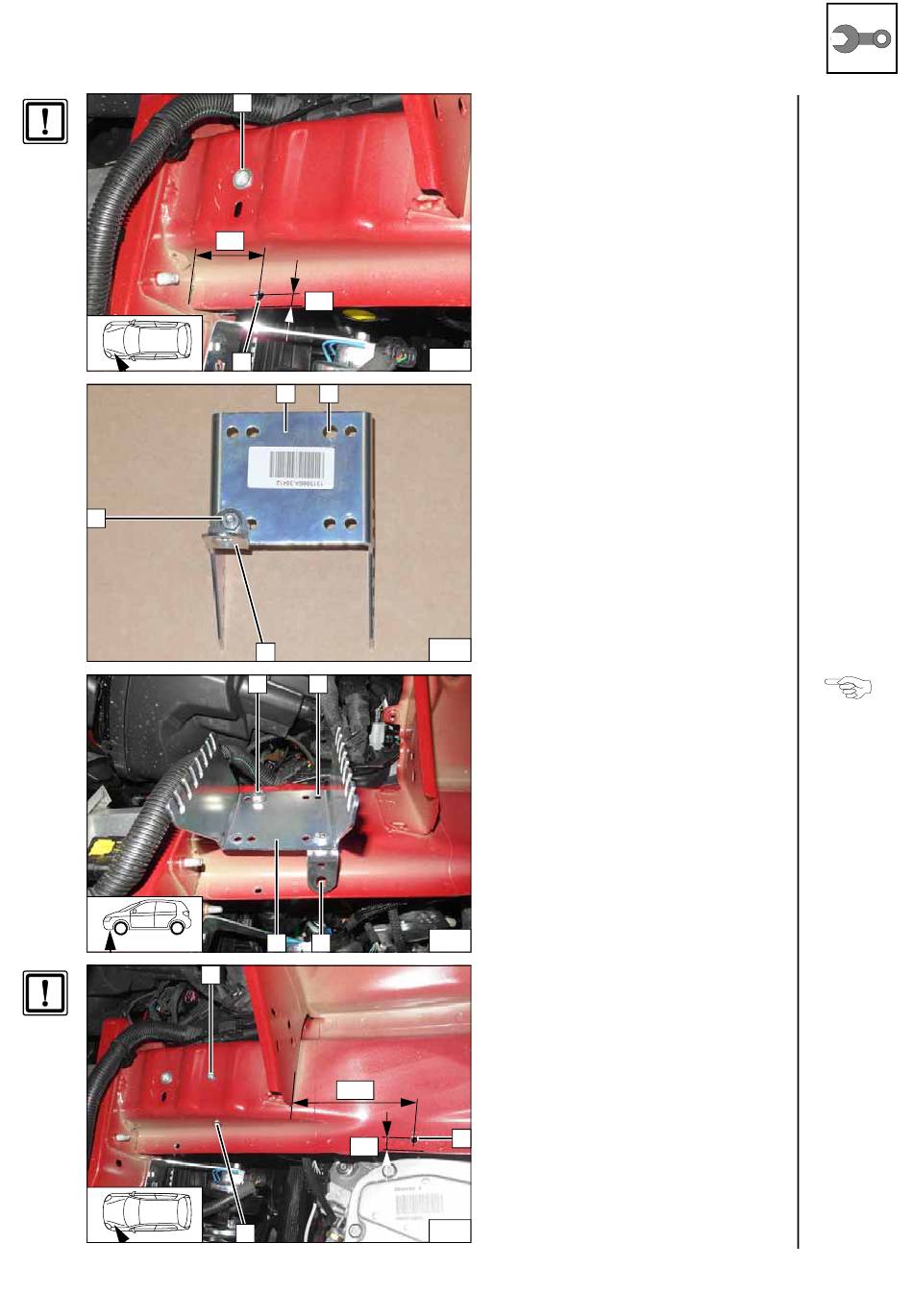

1 Bohrung auf Ø 12,5 aufbohren,
Einnietmutter M8
2 Bohrung Ø 7 für Umwälzpumpe
38
1 Halter
2 Bohrung auf Ø 8,5 aufbohren
3 Winkel
4 Schraube M6x16, Bundmutter
39
Halter 3 lose montieren!
1 Schraube M8x25, Federring, Halter,
Distanzscheibe 5
2 Lochbild [2x] übertragen
40
1 Bohrung Ø 9,1; Einnietmutter M6
[je 2x]
2 Bohrung Ø 7 für Schlauchbefestigung
2
41
© Webasto Thermo & Comfort SE
Einniet-
mutter M8
einziehen
Halter
vorbereiten
Lochbild
übertragen
Einniet-
mutter M6
einziehen
17
