Webasto Thermo Top Evo Bedienungsanleitung Seite 23

Peugeot 308 / 308 SW
1
Ident.-Nr.: 1321757F
2
4 3
1 2
3
Stand: 07.08.2015

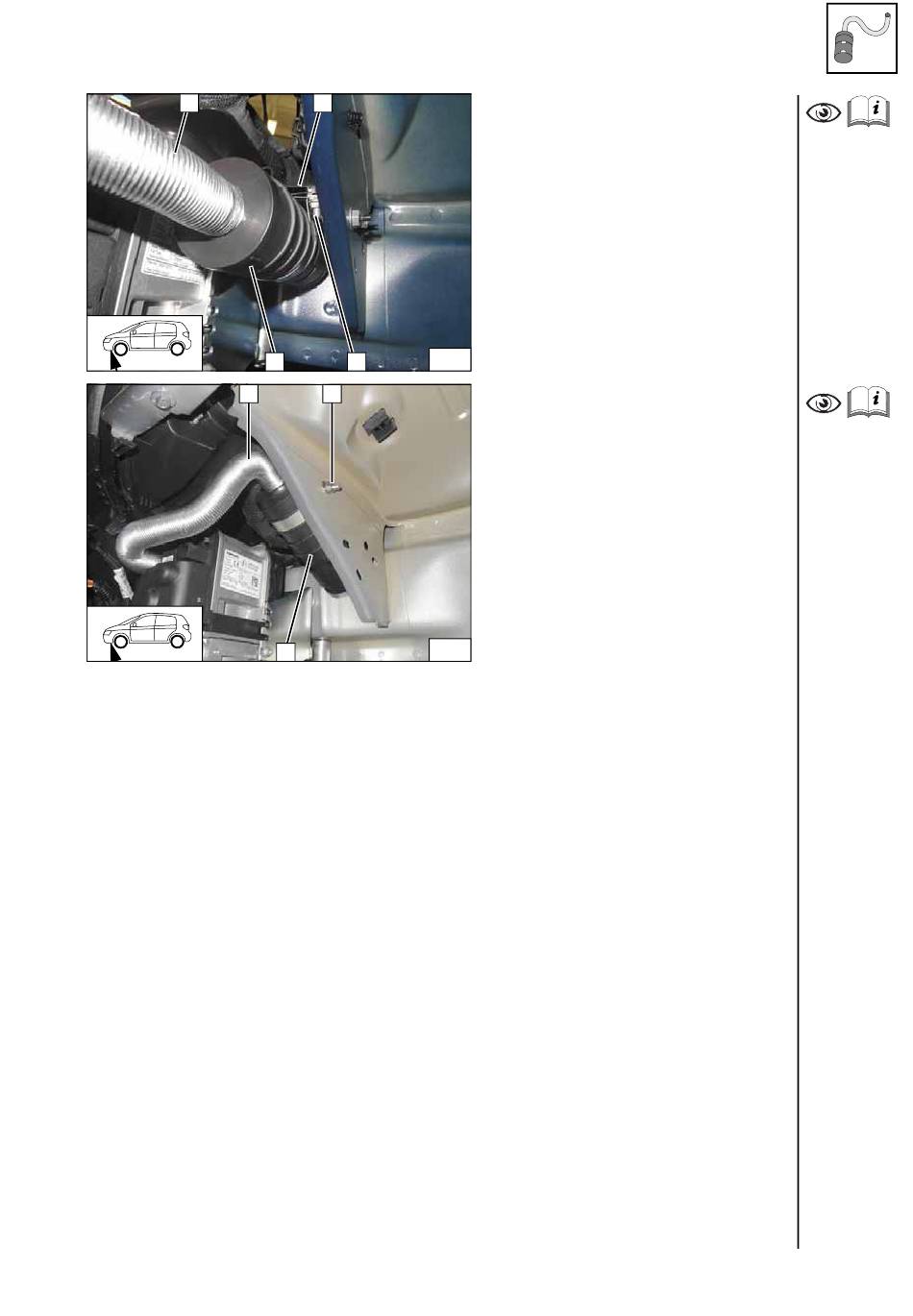

Brennluft
Variante 1
1 Brennluftleitung
2 Fzg.eigene Haltekonsole (wenn vor-
handen)
3 Schraube M5x16, Karosseriescheibe,
fzg.eigene Bohrung, Schelle Ø 51,
Bundmutter
4 Schalldämpfer
59
Variante 2
1 Brennluftleitung
2 Schraube M5x16, Karosseriescheibe,
vorhandene Bohrung, Schelle Ø 51,
Bundmutter
3 Schalldämpfer
60
