Peugeot 308 / 308 SW
Kühlmittelkreislauf 1.2 THP 96kW
Siehe Zusatzkit Wasserkreislauf „Insel"!
Kühlmittelkreislauf außer 1.2 THP 96kW
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen!
Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie-
ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das
Heizgerät mit Kühlmittel zu befüllen!

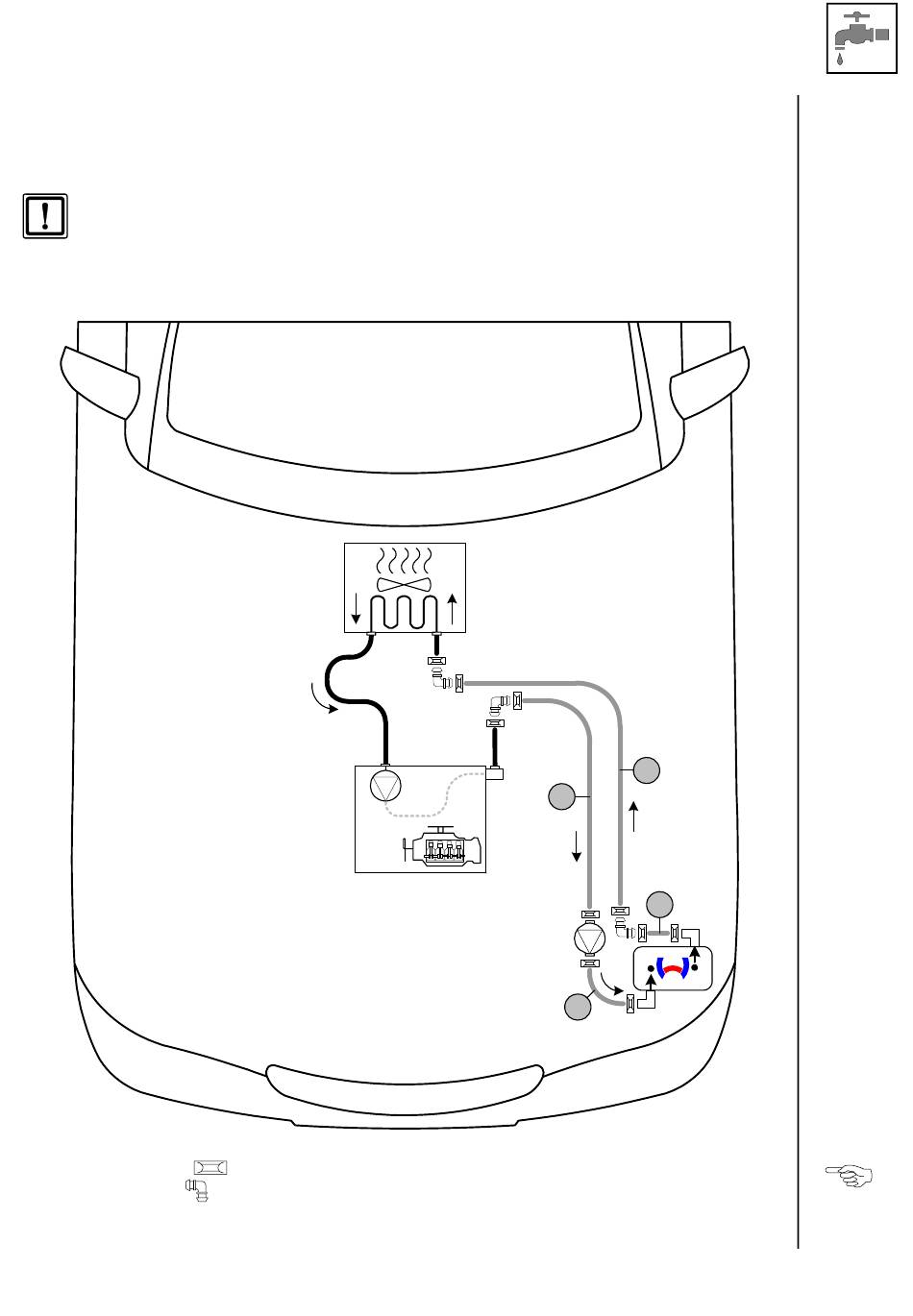

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle Federbandschellen
Alle Verbindungsrohre
Ident.-Nr.: 1321757F
= Ø 25!
= Ø 18x18!
Stand: 07.08.2015
D
A
C
B
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
