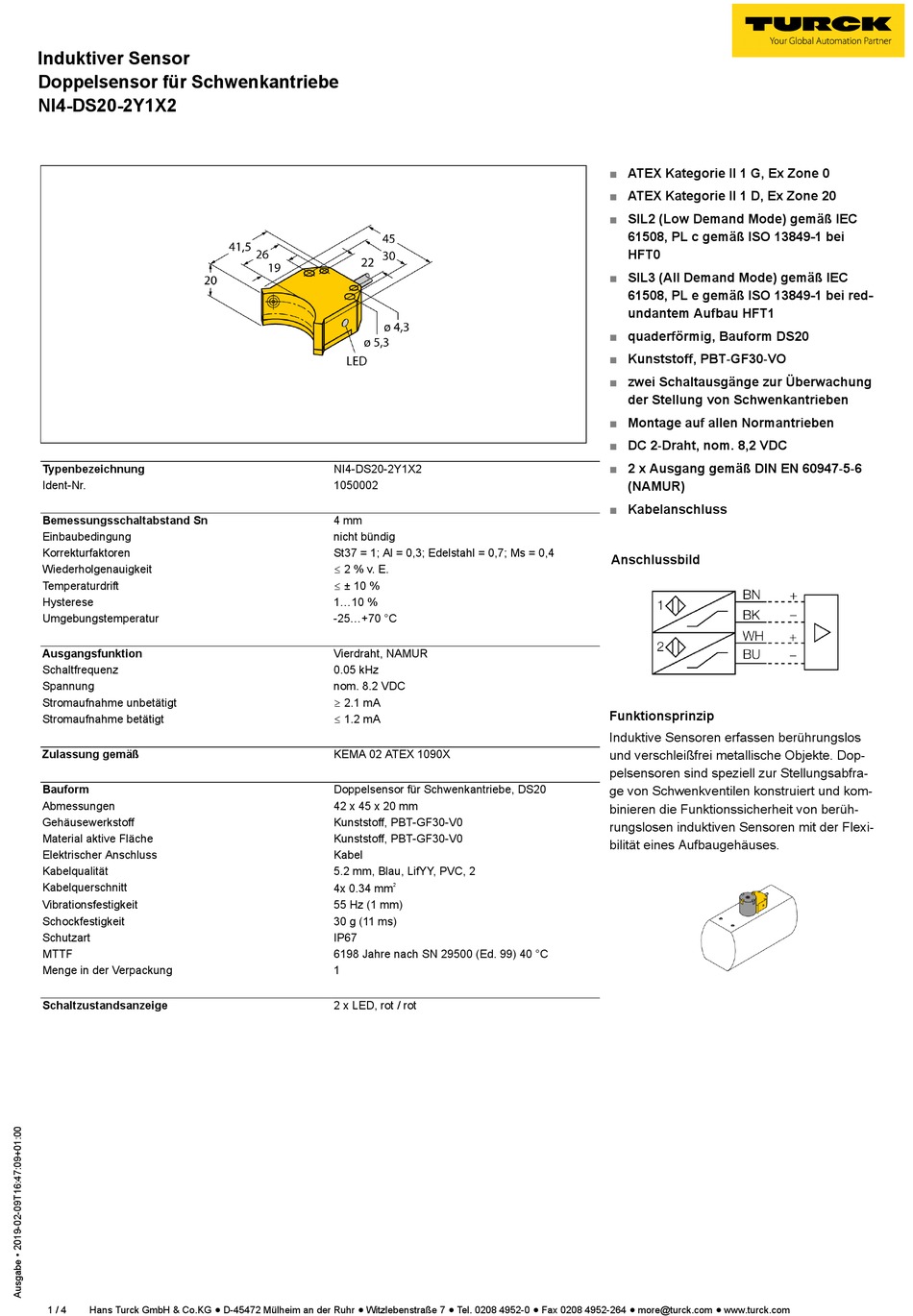

turck NI4-DS20-2Y1X2 Betriebsanleitung

Induktiver Sensor
Doppelsensor für Schwenkantriebe
NI4-DS20-2Y1X2
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Menge in der Verpackung
Schaltzustandsanzeige
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NI4-DS20-2Y1X2
1050002
4 mm
nicht bündig
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v. E.
ð ± 10 %
1...10 %
-25...+70 °C
Vierdraht, NAMUR
0.05 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
Doppelsensor für Schwenkantriebe, DS20
42 x 45 x 20 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
5.2 mm, Blau, LifYY, PVC, 2
4x 0.34 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
1
2 x LED, rot / rot
■ ATEX Kategorie II 1 G, Ex Zone 0
■ ATEX Kategorie II 1 D, Ex Zone 20
■ SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei
HFT0
■ SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei red-
undantem Aufbau HFT1
■ quaderförmig, Bauform DS20
■ Kunststoff, PBT-GF30-VO
■ zwei Schaltausgänge zur Überwachung
der Stellung von Schwenkantrieben
■ Montage auf allen Normantrieben
■ DC 2-Draht, nom. 8,2 VDC
■ 2 x Ausgang gemäß DIN EN 60947-5-6
(NAMUR)
■ Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Dop-
pelsensoren sind speziell zur Stellungsabfra-
ge von Schwenkventilen konstruiert und kom-
binieren die Funktionssicherheit von berüh-
rungslosen induktiven Sensoren mit der Flexi-
bilität eines Aufbaugehäuses.
