Induktiver Sensor
Doppelsensor für Schwenkantriebe
NI4-DS20-2Y1X2

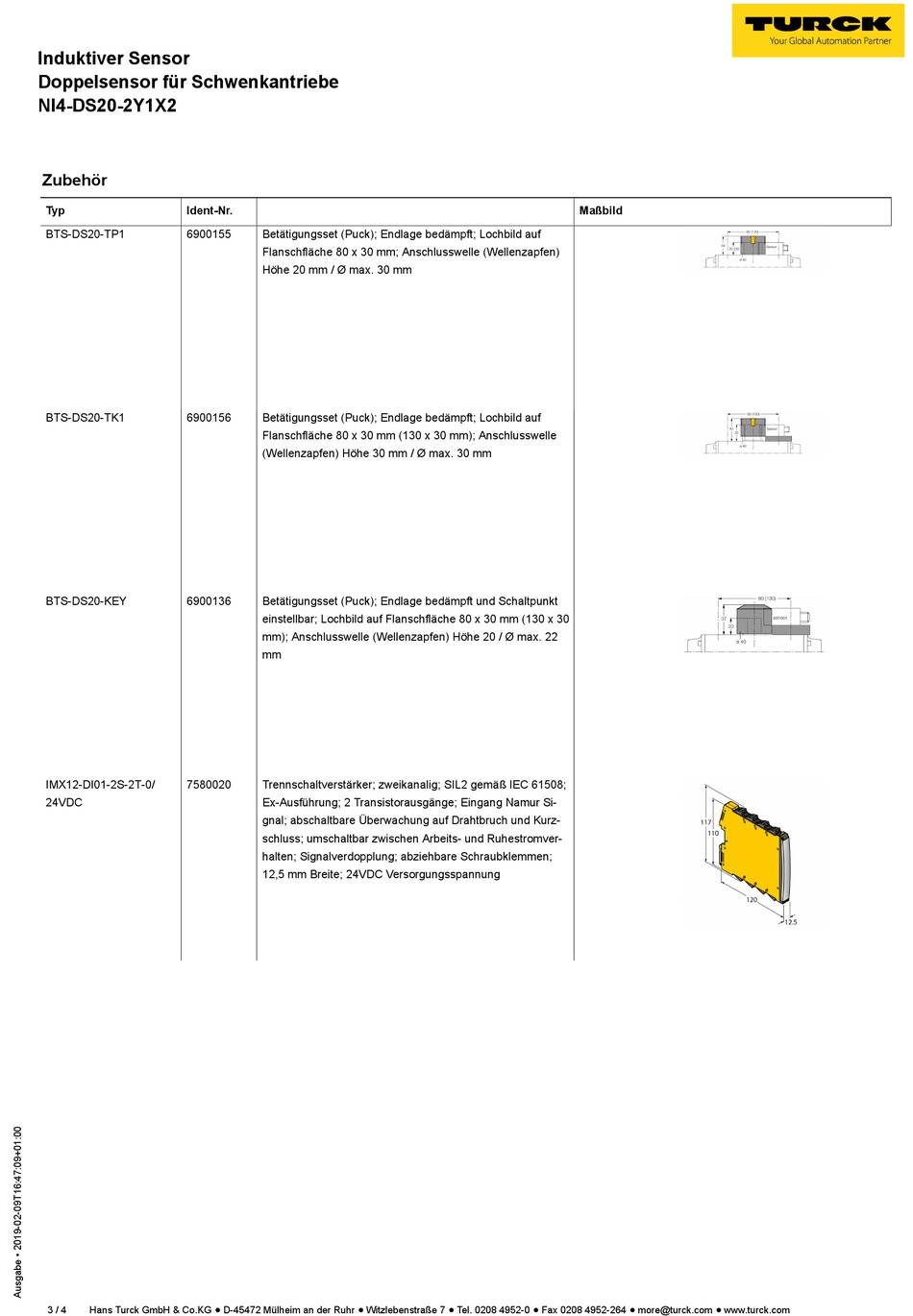

Zubehör
Typ
Ident-Nr.
BTS-DS20-TP1
6900155
BTS-DS20-TK1
6900156
BTS-DS20-KEY
6900136
IMX12-DI01-2S-2T-0/
7580020
24VDC
3 / 4
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Betätigungsset (Puck); Endlage bedämpft; Lochbild auf
Flanschfläche 80 x 30 mm; Anschlusswelle (Wellenzapfen)
Höhe 20 mm / Ø max. 30 mm
Betätigungsset (Puck); Endlage bedämpft; Lochbild auf
Flanschfläche 80 x 30 mm (130 x 30 mm); Anschlusswelle
(Wellenzapfen) Höhe 30 mm / Ø max. 30 mm
Betätigungsset (Puck); Endlage bedämpft und Schaltpunkt
einstellbar; Lochbild auf Flanschfläche 80 x 30 mm (130 x 30
mm); Anschlusswelle (Wellenzapfen) Höhe 20 / Ø max. 22
mm
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508;
Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Si-
gnal; abschaltbare Überwachung auf Drahtbruch und Kurz-
schluss; umschaltbar zwischen Arbeits- und Ruhestromver-
halten; Signalverdopplung; abziehbare Schraubklemmen;
12,5 mm Breite; 24VDC Versorgungsspannung
Maßbild
