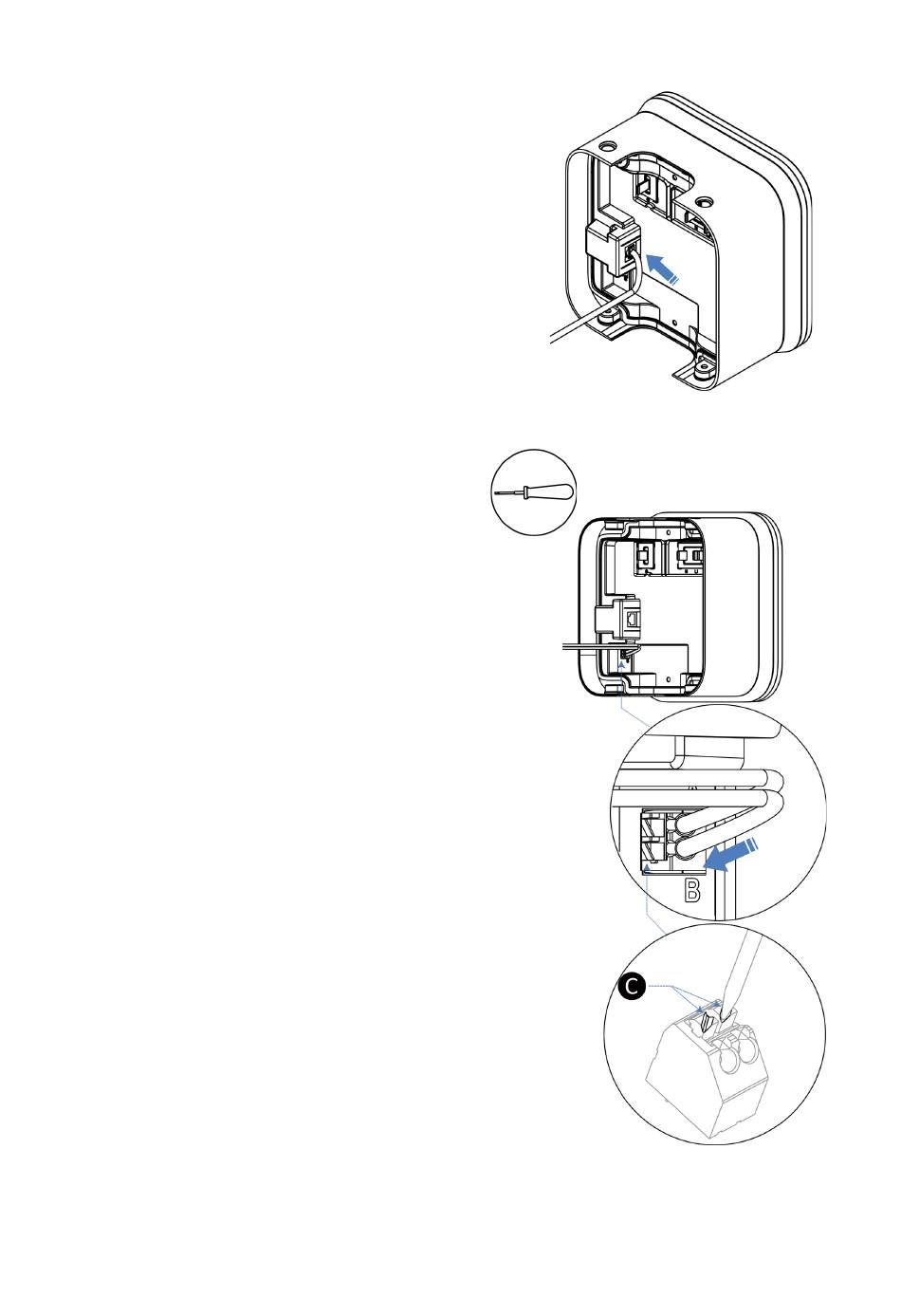

4.2.2 Verbindung des Ethernet-Kabels
Verbinden Sie das Ethernet-Kabel mit dem
Anschluss im Innern der Haupteinheit.
4.2.3 Verbindung des RS485-Kabels
Wenn RS485-Kommunikationen erforderlich sind,
kann das RS485-Kabel über den gleichen Ethernet-
Kabeleingang in die Kabel-Box geführt werden.
1. Verwenden Sie einen Flachkopfschraubendreher,
um die Tasten (C) unter dem RJ45-Anschluss zu
drücken und zu halten, um die Anschlüsse
freizugeben.
2. Verbinden Sie das RS485-A-Kabel mit dem mit
„A" gekennzeichneten Anschluss und das RS485-
B-Kabel mit dem mit „B" gekennzeichneten
Anschluss.
17
