4.2.1 AC-Eingangsverkabelung
Der MaxiCharger unterstützt eine einphasige und dreiphasige Verkabelung. Bitte verbinden Sie die Kabel in
der entsprechenden Reihenfolge.
Verbinden Sie die Kabel
1. Isolieren Sie die Drähte um 13 mm ab.
2. Lockern Sie die Schrauben an jedem Klemmanschluss.
3. Setzen Sie die freigelegte Leitung in die entsprechende Anschlussbuchse ein.
4. Verwenden Sie den Drehmomentschrauber mit einem Kreuzstück (PH2), um
die Schrauben festzuziehen 2 Nm.

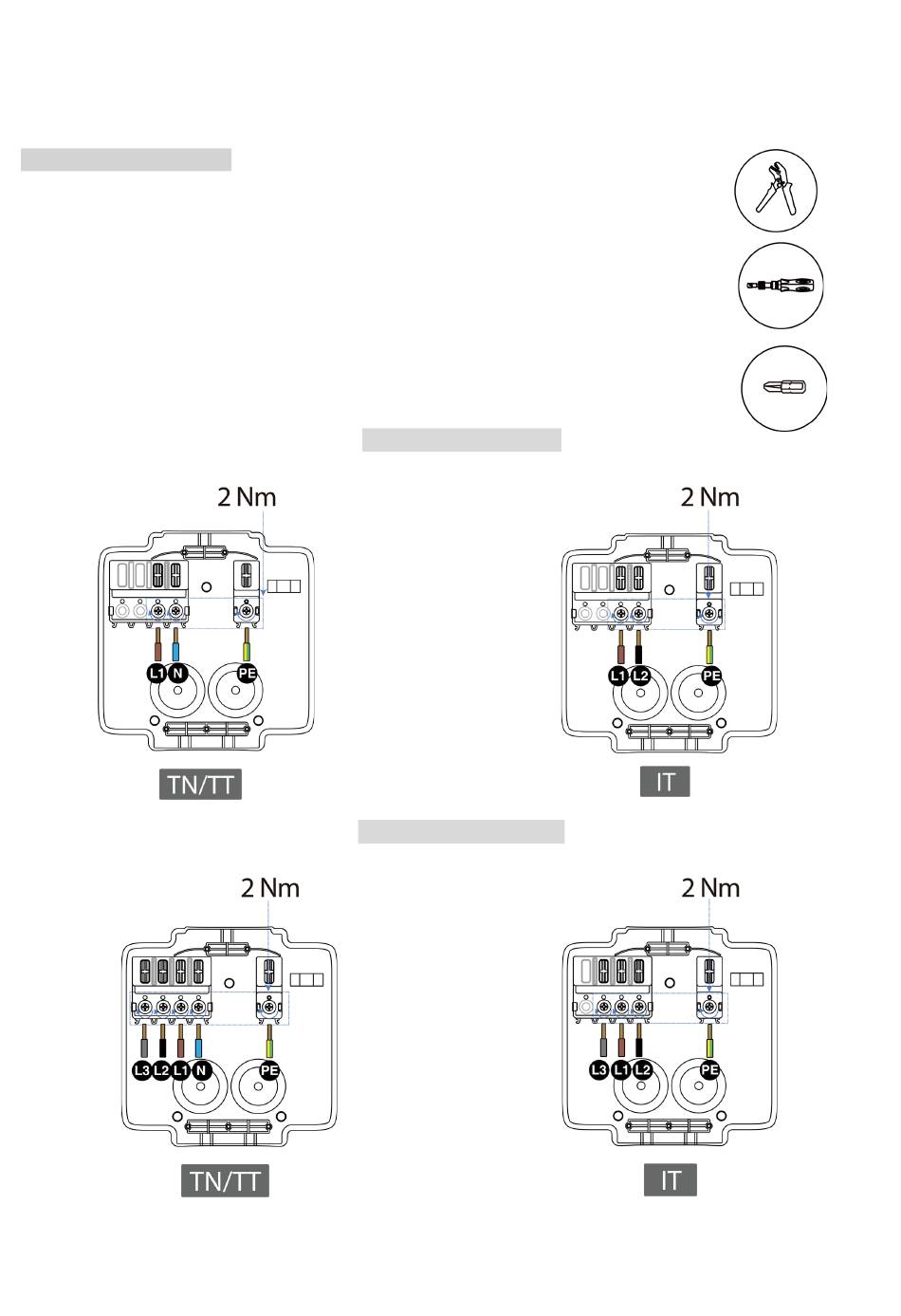

Einphasige Verkabelung
Dreiphasige Verkabelung
