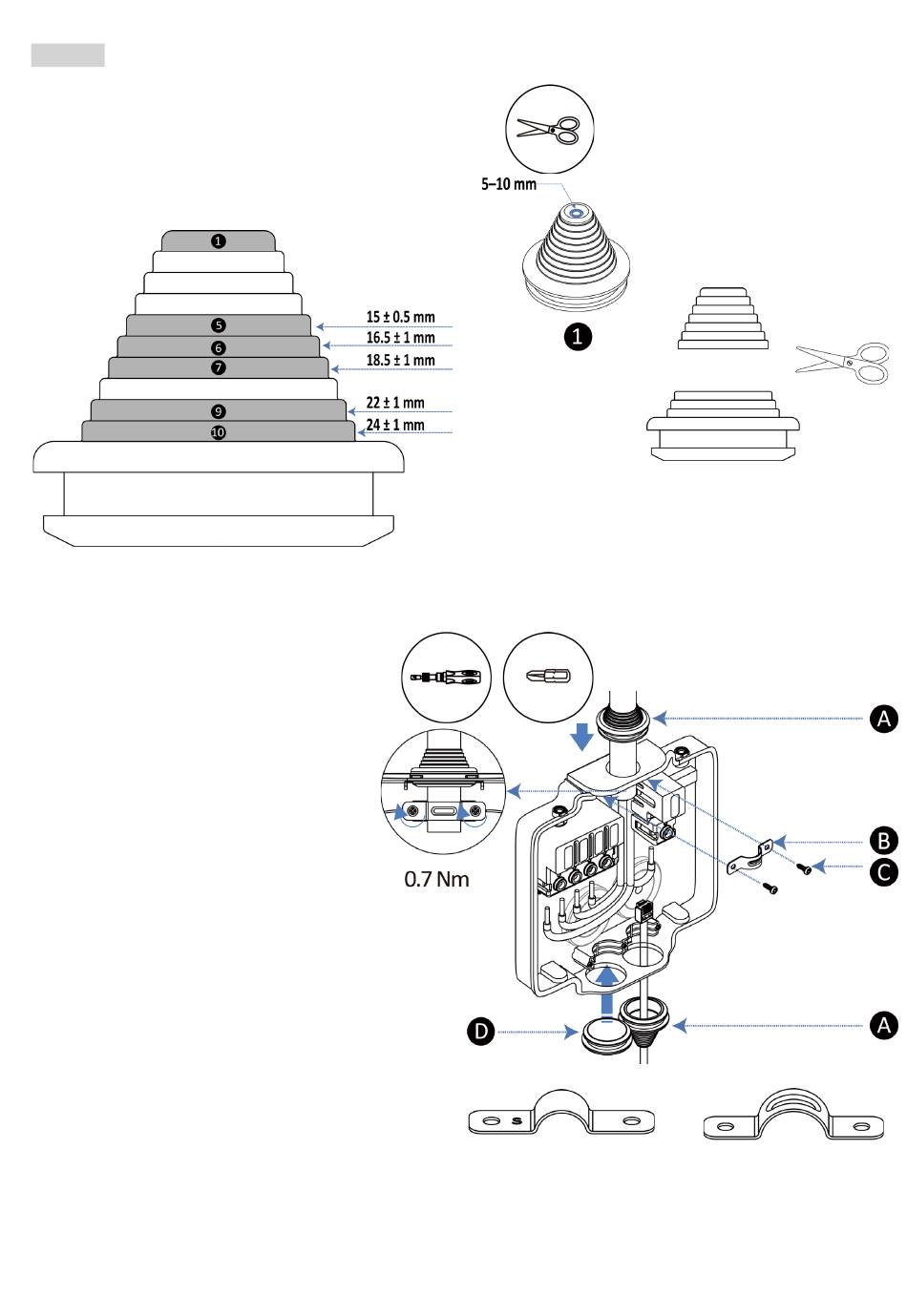

Schritt 4
Verwenden Sie eine Schere, um den versiegelten
Stecker auf den beiden Referenztabellen, die zu den
AC-Eingangs-
und
abzuschneiden. Machen Sie die Löcher kleiner als die
Kabel, um einen guten Sitz zu gewährleisten.
Option 1 (AC-Eingangskabel — Oben; Ethernet-Kabel — Unten)
1. Führen Sie das AC-Eingangskabel
von oben in die Kabel-Box.
2. Führen Sie das Ethernet-Kabel von
unten in die Kabel-Box.
3. Drücken Sie die Dichtstopfen (A),
damit
sie
an
festsitzen.
4. Installieren Sie eine Zugentlastung
(B),
indem
gewindeformenden Schrauben ST3 x
10 mm (C) einführen. Verwenden Sie
den Drehmomentschrauber mit einem
Das Drehmoment beträgt 0,7 Nm.
5. Verwenden
Blinddichtstopfen
Reserveeingang abzudichten.
Ethernet-Kabeln
den
Eingängen
Sie
die
beiden
Sie
einen
(D),
um
den
passen,
Einphasig
Empfohlene Kabelgröße: 15 – 19mm
14
Dreiphasig
Empfohlene Kabelgröße: 19 – 24mm
