ECH-8-DM

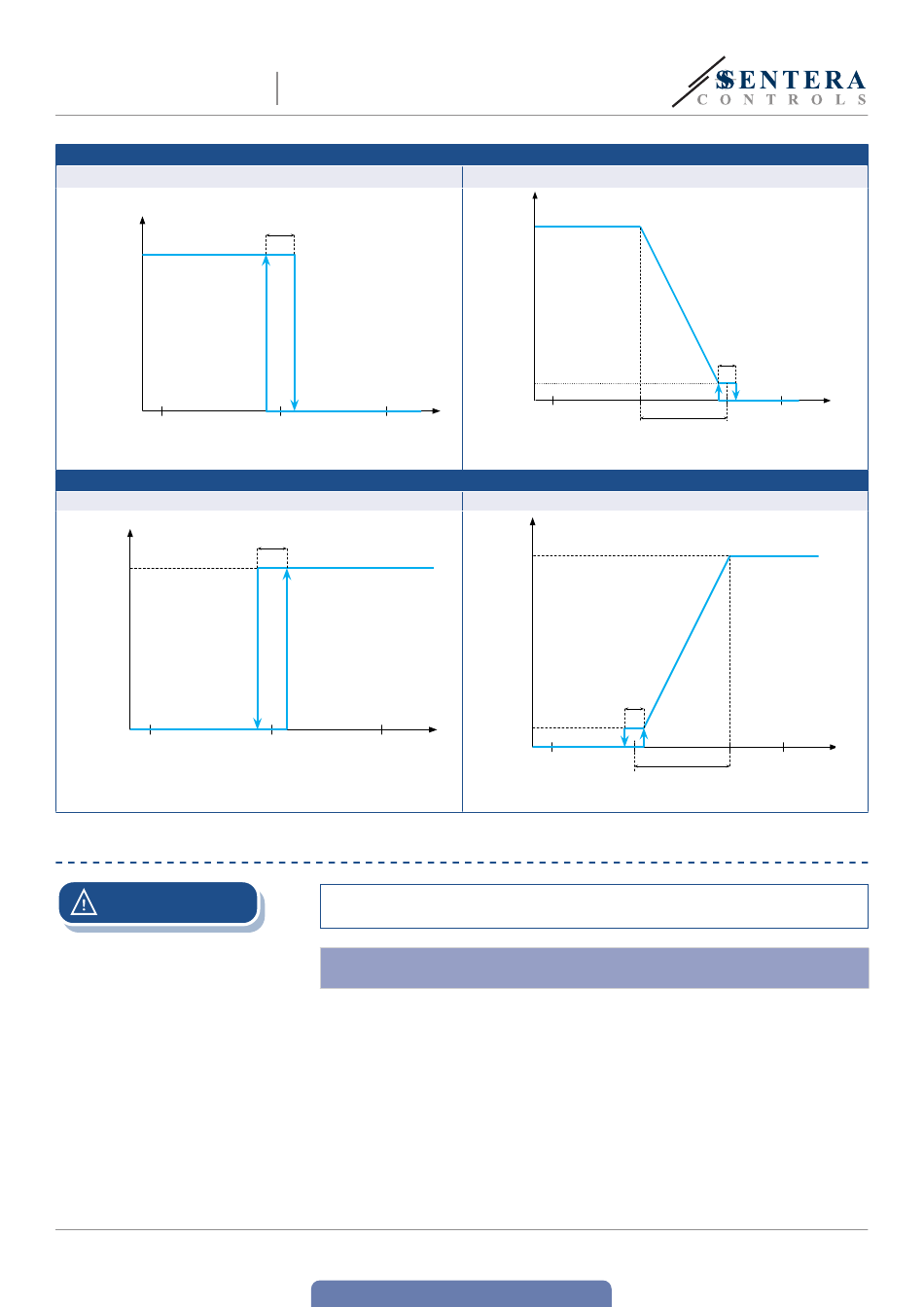

Ungeregelter Ausgang - Wasserventil / Regler Elektroheizung
Ausgang
Ventil /
Heizungselement
Us (230 VAC)
0 VAC
5 ° C
Ungeregelter Ausgang - Regelung Wasserventil
Ventil
Ausgang
Us (230 VAC)
0 VAC
5 ° C
ÜBERPRÜFUNG DER INSTALLATION
ACHTUNG
MIW-ECH-8-DM-DE-000 - 15 / 11 / 2024
REGLER FÜR LUFTERHITZER /
LUFTKÜHLER MIT EC-LÜFTER
Automatikmodus - Heizung
0,4 ° C
Sollwert 35 ° C Gemessene
Temperatur
Temperatur T [°C]
Ts [°C]
Automatikmodus - Kühlung
0,4 ° C
Sollwert
35 ° C
Gemessene
Temperatur
Temperatur T [°C]
Ts [°C]
Benutzen Sie nur isolierte Werkzeuge wenn Sie mit elektrischen Geräten
arbeiten.
Der sichere Betrieb hängt von der ordnungsgemäßen Installation ab. Vor der
Inbetriebnahme stellen Sie sicher dass:
■
Das Stromnetz korrekt angeschlossen ist.
■
Der Drehzahlregler richtig geerdet ist.
■
Während des Betriebs muss das Gerät geschlossen sein.
■
Es wurde ein Schutz gegen elektrische Schläge vorgesehen.
■
Die Kabel haben die entsprechende Größe und sind abgesichert.
■
Es genügend Luftstrom um das Gerät herum gibt.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Analogausgang - EC Drehzahlregelung
Analogaus-
gang [%]
100
80
60
40
20
0
5 ° C
Analogausgang - EC Drehzahlregelung
Analogaus-
gang [%]
100
80
60
40
0.4
20
0
5 ° C
Sollwert
Temperatur Ts
[°C]
0,4 ° C
Gemessene
2 ° C 35 ° C
Temperatur T [°C]
Sollwert
Temperatur
Ts [°C]
2 ° C 35 ° C
Gemessene
Temperatur
T [°C]
