- Seite 1 AH2C1-6 ELEKTRONISCHER HEIZUNGSREGLER Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
PRODUKTBESCHREIBUNG ARTIKELCODES VERWENDUNGSBEREICH TECHNISCHE DATEN NORMEN VERKABELUNG UND ANSCHLÜSSE FUNKTIONSDIAGRAMM MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN GEBRAUCHSANWEISUNG MODBUS REGISTER MAPS ÜBERPRÜFUNG DER INSTALLATION TRANSPORT UND LAGERUNG GEWÄHRLEISTUNG UND EINSCHRÄNKUNGEN WARTUNG MIW-AH2C1-6-DE-000 - 02 / 08 / 19 2 - 12 www.sentera.eu... -
Seite 3: Sicherheitshinweise Und Vorsichtsmassnahmen
Übereinstimmung mit den örtlichen und nationalen Gesetzgebung / Vorschriften entsorgt werden. Falls Sie Fragen haben, wenden Sie sich an unseren technischen Support oder wenden Sie sich an einen Fachmann. MIW-AH2C1-6-DE-000 - 02 / 08 / 19 3 - 12 www.sentera.eu zurück zum Inhaltsverzeichnis... -
Seite 4: Produktbeschreibung

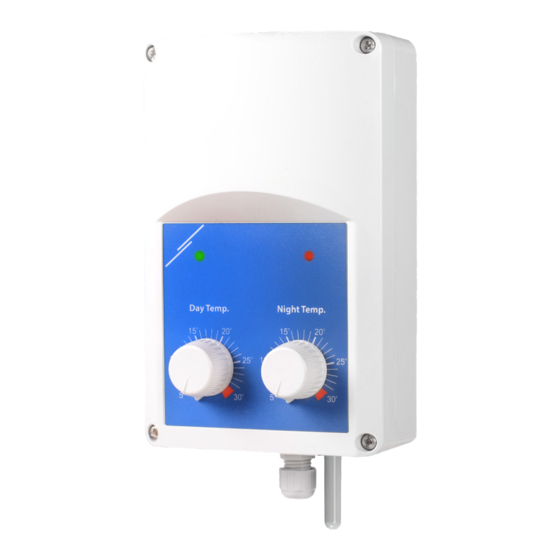

AH2C1-6 ELEKTRONISCHER HEIZUNGSREGLER PRODUKTBESCHREIBUNG Die Produktreihe AH2C1-6 sind elektrische Heizungsregler für einphasige oder zweiphasige Elektroheizungen. Sie verfügen über eine zeitproportionale Regelung: Das Verhältnis zwischen Einschalt- und Ausschaltzeit ändert sich, um dem Wärmebedarf zu entsprechen. Der Strom ist triacgeschaltet, was den Verschleiß... -
Seite 5: Normen
GND für NO (Schliesserkontakt) und NC (Öffnerkontakt) Eingangskontakte Eingang - Öffnerkontakt für Fernschaltung (EIN / AUS) Modbus RTU (RS485) Kommunikation, masse Anschlussklemmen für einen externen Temperatursensor in AH2C1-6(nicht verfügbar in AH2C1-6-500, wo der Sensor integriert ist) MIW-AH2C1-6-DE-000 - 02 / 08 / 19 5 - 12 www.sentera.eu... -
Seite 6: Funktionsdiagramm
Ext SP (Master Modus) Analogeingang (Slave Modus) MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN Bevor Sie mit der Montage vom AH2C1-6 anfangen, lesen Sie bitte sorgfältig die "Sicherheits- und Vorsichtsmaßnahmen“. Wählen Sie eine glatte Oberfläche für die Installation (z.B. eine Wand, eine Platte, etc.). -
Seite 7: Gebrauchsanweisung
Schließen Sie das Heizgerät an die Klemmleiste des Ausgangs an - Klemmen N und H - an. Wenn Ihr Gerät nicht über der integrierten Temperatursonde (AH2C1-6) verfügt, schließen Sie die externe Sonde an die T1-Anschlüsse an. Wenn Ihr Gerät über eine integrierte Temperatursonde (AH2C1-6-500) verfügt, ist es betriebsbereit. - Seite 8 über die Ext. SP / Int. SP DIP-Schalter oder oder, wenn Sie die Modbus RTU- Kommunikation verwenden, Modbus Holding Register 13. In diesem Modus ist die Temperatursonde für AH2C1-6 nicht erforderlich oder wird automatisch für AH2C1-6-500 deaktiviert. Schließen Sie das Netzteil an L, N und Pe an.
- Seite 9 0—20 mA 3 - Eingangstyp 0—10 VDC 0—20 mA 4 - Ausgangstyp 0—10 VDC *Wenn der DIP-Schalter 2 auf'Slave' steht, hat der DIP-Schalter 1 keine Funktion mehr. MIW-AH2C1-6-DE-000 - 02 / 08 / 19 9 - 12 www.sentera.eu zurück zum Inhaltsverzeichnis...
-
Seite 10: Modbus Register Maps
0 - On, 1 = Standby. Shows if there is problem with the communication with the control Control Board Problem 0 - OK,1 - Problem. board 15–18 Reserved. Return 0. MIW-AH2C1-6-DE-000 - 02 / 08 / 19 10 - 12 www.sentera.eu zurück zum Inhaltsverzeichnis... -
Seite 11: Überprüfung Der Installation
Schalten Sie die Stromversorgung ein. Drehen Sie das DAY-Potentiometer auf maximale Temperatur (30 °C). Die rote und grüne LED sollten leuchten. Drehen Sie das DAY-Potentiometer auf minimale Temperatur (5 °C). MIW-AH2C1-6-DE-000 - 02 / 08 / 19 11 - 12 www.sentera.eu zurück zum Inhaltsverzeichnis... -
Seite 12: Transport Und Lagerung
Umständen sollte das Gerät vom Netz getrennt werden. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Nur am Netz wieder Anschließen wenn das Gerät völlig trocken ist. MIW-AH2C1-6-DE-000 - 02 / 08 / 19 12 - 12 www.sentera.eu...
