Automatikbetrieb; Remote Modus; Überprüfung Der Installation - Sentera Controls Ech-8-Dm Montage- Und Bedienungsanleitung

ECH-8-DM
ÜBERPRÜFUNG DER INSTALLATION
ACHTUNG
MIW-ECH-8-DM-DE-000 - 15 / 07 / 2024
5 °C
REGLER FÜR LUFTERHITZER /
LUFTKÜHLER MIT EC-LÜFTER
3.2

Automatikbetrieb

Wenn der Auto Modus ausgewählt wurde (Fig. 6), passt der Regler die
Drehzahl automatisch an die Differenz zwischen der Solltemperatur und
der Umgebungstemperatur an.
Je höher die Differenz, desto höher die Drehzahl.

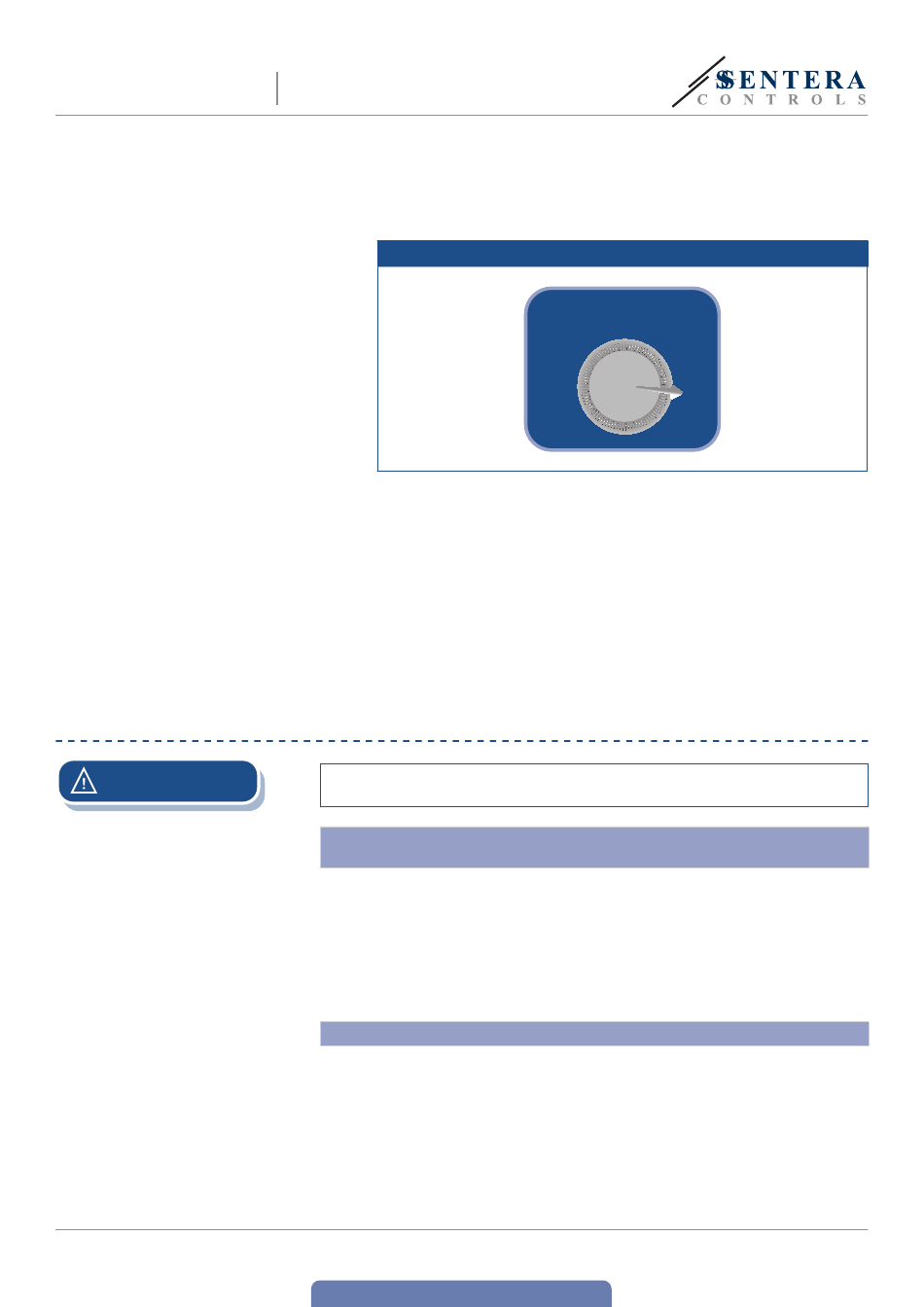

Fig. 6 Automatikmodus
20 °C
5 °C
3.3

Remote Modus

Der Remote Modus deaktiviert alle Benutzeroberflächen mit Ausnahme
der Modbus RTU Kommunikation. Nach Auswahl des Remote-Modus
(Halteregister 20) werden LED-, analoge und ungeregelte Ausgangszustände
von einem Modbus-Mastergerät über die Halteregister 21 bis 24 gesteuert.
Wenn das Modbus Safety Timeout Register (Holding Register 8) nicht 0 ist,
bedeutet dies, dass das Modbus Safety Timeout eingestellt ist. Wenn die Zeit
aufgrund fehlender Modbus Kommunikation abläuft, ist der Analogausgang
daher der Wert von "Position 1" (Holding register 12). Nachdem die Modbus-
Kommunikation wiederhergestellt ist, folgt der Analogausgang erneut den
Sensoreinstellungen.
Benutzen Sie nur isolierte Werkzeuge wenn Sie mit elektrischen Geräten
arbeiten.
Der sichere Betrieb hängt von der ordnungsgemäßen Installation ab. Vor der
Inbetriebnahme stellen Sie sicher dass:
■
Das Stromnetz korrekt angeschlossen ist.
■
Der Drehzahlregler richtig geerdet ist.
■
Während des Betriebs muss das Gerät geschlossen sein.
■
Es wurde ein Schutz gegen elektrische Schläge vorgesehen.
■
Die Kabel haben die entsprechende Größe und sind abgesichert.
■
Es genügend Luftstrom um das Gerät herum gibt.
Überprüfung des Betriebs:
■
Schalten Sie die Stromversorgung ein.
■
Stellen Sie die Temperatur auf die minimale Position (5 °C) ein.
■
Der angeschlossene Lüfter muss anhalten – (wenn die Umgebungstemperatur
höher als der gewählte Sollwert ist).
■
Das Ventil/die Heizung muss geschlossen sein.
■
Stellen Sie den Temperatursollwert auf die maximale Position (35 °C) ein.
■
Die angeschlossenen Lüfter müssen mit maximaler Drehzahl (6 VDC) laufen –
(wenn die gemessene Temperatur unter dem Sollwert liegt).
■
Das Ventil/die Heizung muss geöffnet sein (230 VAC).
www.sentera.eu
zurück zum Inhaltsverzeichnis
35 °C
3
2
1
0
35 °C
4
5
A
9 - 10
