ECH-8-DM
NORMEN
VERKABELUNG UND ANSCHLÜSSE
MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

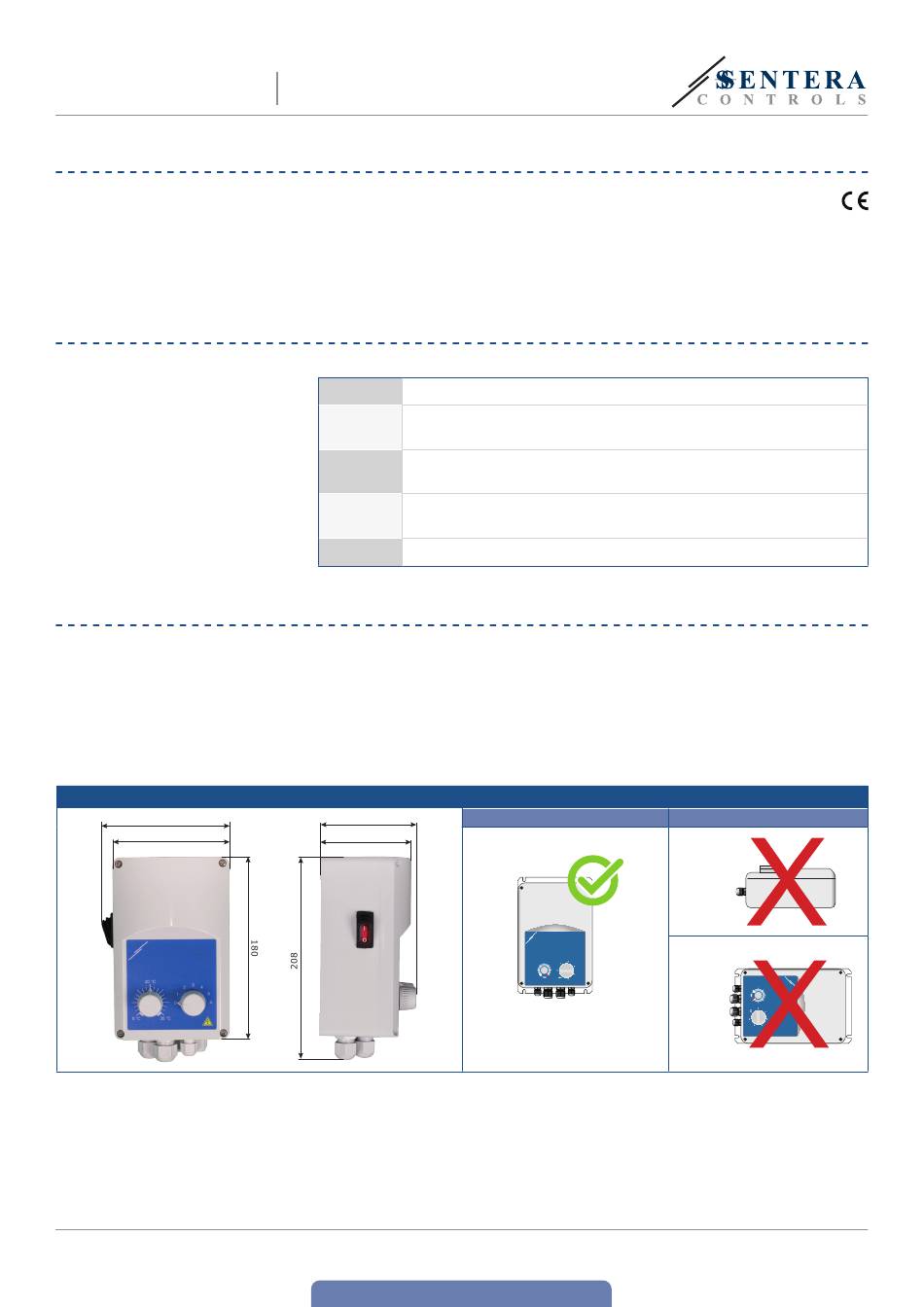

Fig. 1 Einbaumaße
128,5
115
MIW-ECH-8-DM-DE-000 - 15 / 11 / 2024
REGLER FÜR LUFTERHITZER /
LUFTKÜHLER MIT EC-LÜFTER
■
Niederspannungsrichtlinie 2014/35/EU
■
Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMV)
■
RoHs Richtlinie 2011/65/EU
L, N, PE
Ungeregelter Ausgang zur Steuerung eines externen Wasserventils
PE, N, L1
Optionaler Temperatursensor PT500 (Typ FLTSN-P500-010 oder
TEMP
Analogausgang zur Drehzahlregelung des EC Ventilators(0—6 VDC
Ao, GND
A /B
Lesen Sie vor der Montage des Geräts sorgfältig die „Sicherheits und
Vorsichtsmaßnahmen" und gehen Sie wie folgt vor:
1.
Schrauben Sie den Gehäusedeckel ab und öffnen Sie das Gehäuse.
2.
Befestigen Sie das Gerät mit den mitgelieferten Schrauben und Dübeln an
der Wand oder Platte. Beachten Sie die richtige Einbaulage und die richtigen
Einbaumasse, wie in Fig. 1 und Fig. 2 gezeigt.
98
92,5
www.sentera.eu
zurück zum Inhaltsverzeichnis
Versorgungsspannung 85—305 VAC / 50—60 Hz
oder einer Elektroheizung - Imax 10 A
Fig. 2 Einbaulage
Richtig
20°
15°
25°
10°
30°
5°
35°
TEMP.
6
ähnlich)
oder 0—10 VDC)
Modbus RTU Kommunikation
Falsch
5 - 10
