STR-3
STANDARD DREIPHASIGER 230
VAC TRAFOREGLER
ACHTUNG
ACHTUNG
ÜBERPRÜFUNG DER INSTALLATION
ACHTUNG
MIW-STR-3-DE-000 - 19 / 02 / 19

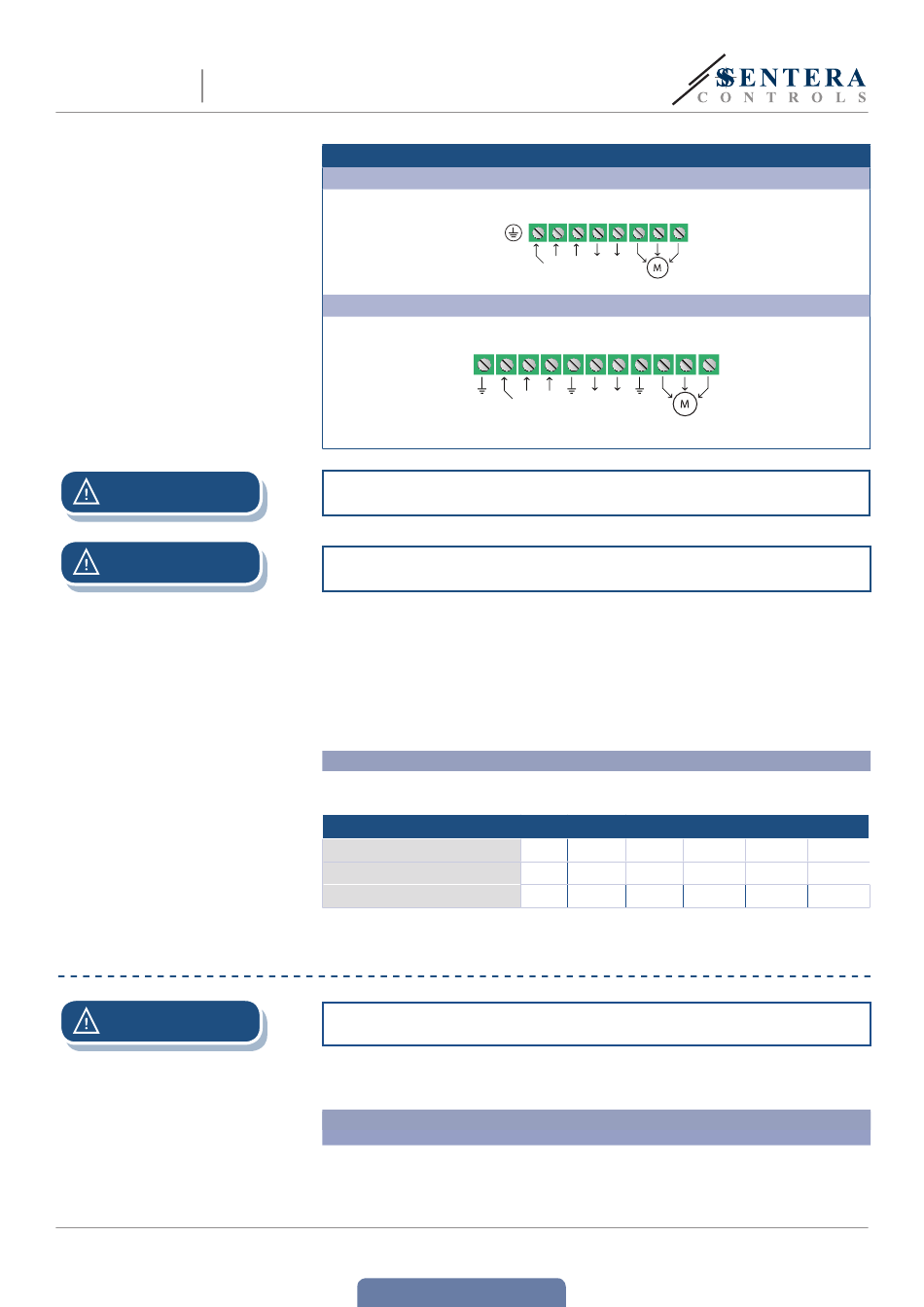

Fig. 3 Verkabelung und Anschlüsse
STR-3-35L10, STR-3-50L10, STR-3-75L10
STR-3100L10, STR-3130L10
Pe
* Verbinden Sie den N vom Stromnetz nicht
Alle Montage-und Installationsarbeiten dürfen nur mit Geräten völlig isoliert von
der Stromversorgung ausgeführt werden.
5 .
Stellen Sie sicher, dass die Anschlüsse korrekt sind, bevor Sie die Einheit an das
Netz anschliessen.
7. Schließen Sie das Gehäuse.
8.
Stellen Sie den Drehknopf wieder auf Position '0'.
9. Ziehen Sie die Kabeldurchführungen an.
10. Schalten Sie die Stromversorgung ein.
11. Stellen Sie sicher, dass der Traforegler normal bedient werden kann (überlegen
Sie ob ein Trennschalter notwendig ist)
12. Stellen Sie den Drehknopf auf der gewünschten Position zur Einstellung der
Ausgangsspannung.

Optionale Einstellungen

Die standard Konfiguration der Ausgangsspannungen finden Sie in der Tabelle 1
unten.
Tabelle 1 Spannungsreihe
Position Knopf
Geregelter Ausgang [VAC]
Ungeregelter Ausgang [VAC]
Benutzen Sie nur isolierte Werkzeuge wenn Sie mit elektrischen Geräten
arbeiten.
Nach Anschluss des Gerätes an die Spannungsversorgung sollte die grüne LED auf
der Frontplatte leuchten als Anzeige dass das Gerät mit Strom versorgt wird.
Eine sichere Bedienung hängt ab von einer richtigen Montage. Vor der
Inbetriebnahme stellen Sie sich sicher dass:
■
Die Hauptstromversorgung korrekt angeschlossen ist.
■
Es Schutz gegen Stromschlag gibt.
■
Die Kabel die richtigen Massen haben und abgesichtert sind.
■
Es genügend Luftstrom gibt um das Gerät.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
R S T N L1 U V W
*
3 x 230 VAC 230 VAC
R S T Pe N L1 Pe U
*
3 x 230 VAC 230 VAC
0 1 2
0 80 110
0 230 230
V W
3 4 5
140 170 230
230 230 230
