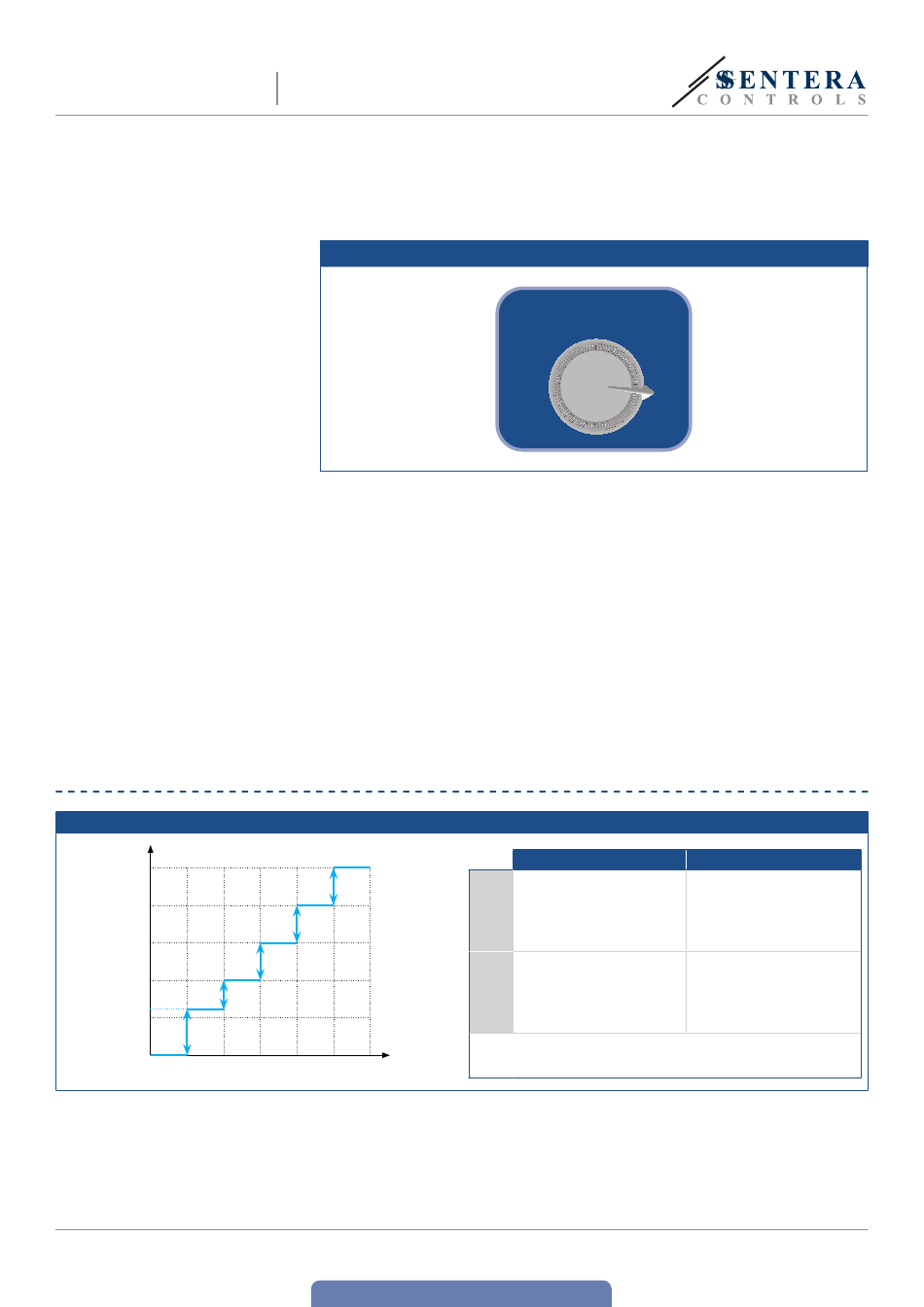

OPERATIVE DIAGRAMME
Analogaus-
gang [%]
100
80
60
40
25
20
0
0
1
MIW-ECH-8-DM-DE-000 - 15 / 11 / 2024
5 °C
REGLER FÜR LUFTERHITZER /
LUFTKÜHLER MIT EC-LÜFTER
3.2
Automatikbetrieb
Wenn der Auto Modus ausgewählt wurde (Fig. 6), passt der Regler die
Drehzahl automatisch an die Differenz zwischen der Solltemperatur und
der Umgebungstemperatur an.
Je höher die Differenz, desto höher die Drehzahl.
Fig. 6 Automatikmodus
20 °C
5 °C
3.3
Steuern Sie den Ausgangswert über die Modbus-RTU-Kommunikation
Der Remote Modus deaktiviert alle Benutzeroberflächen mit Ausnahme
der Modbus RTU Kommunikation. Nach Auswahl des Remote-Modus
(Halteregister 20) werden LED-, analoge und ungeregelte Ausgangszustände
von einem Modbus-Mastergerät über die Halteregister 21 bis 24 gesteuert.
Die angeforderte Lüfterdrehzahl kann im Halteregister 23 — Überschreiben
des Analogausgangs angegeben werden.
Wenn das Modbus Safety Timeout Register (Holding Register 8) nicht
0 ist, bedeutet dies, dass das Modbus Safety Timeout eingestellt ist.
Wenn die Zeit aufgrund fehlender Modbus Kommunikation abläuft, ist
der Analogausgang daher der Wert von "Position 1" (Holding register 12).
Nachdem die Modbus-Kommunikation wiederhergestellt wurde, folgt der
Wert des Analogausgangs wieder dem Wert, der im Modbus-Halteregister
23 angegeben ist.
Manueller Modus
Schalterstellung
2
3
4
5
zurück zum Inhaltsverzeichnis
35 °C
2
1
0
35 °C
Heizung
Ventil / Ausgang Heizungsele-
ment: 0 VAC
T > Ts
EC Drehzahlregelung: Min-
destwert
Ventil / Ausgang Heizungsele-
ment: 230 VAC
T <Ts
EC Drehzahlregelung: Ent-
sprechend der Position des
Drehschalters
T – gemessene Temperatur
Ts – Temperatursollwert
www.sentera.eu
3
4
5
A
Kühlung
Ventil / Ausgang Heizungsele-
ment: 230 VAC
EC Drehzahlregelung: Ent-
sprechend der Position des
Drehschalters
Ventil / Ausgang Heizungsele-
ment: 0 VAC
EC Drehzahlregelung: Min-
destwert
8 - 10
