Webasto Thermo Top Evo Einbaudokumentation Seite 34

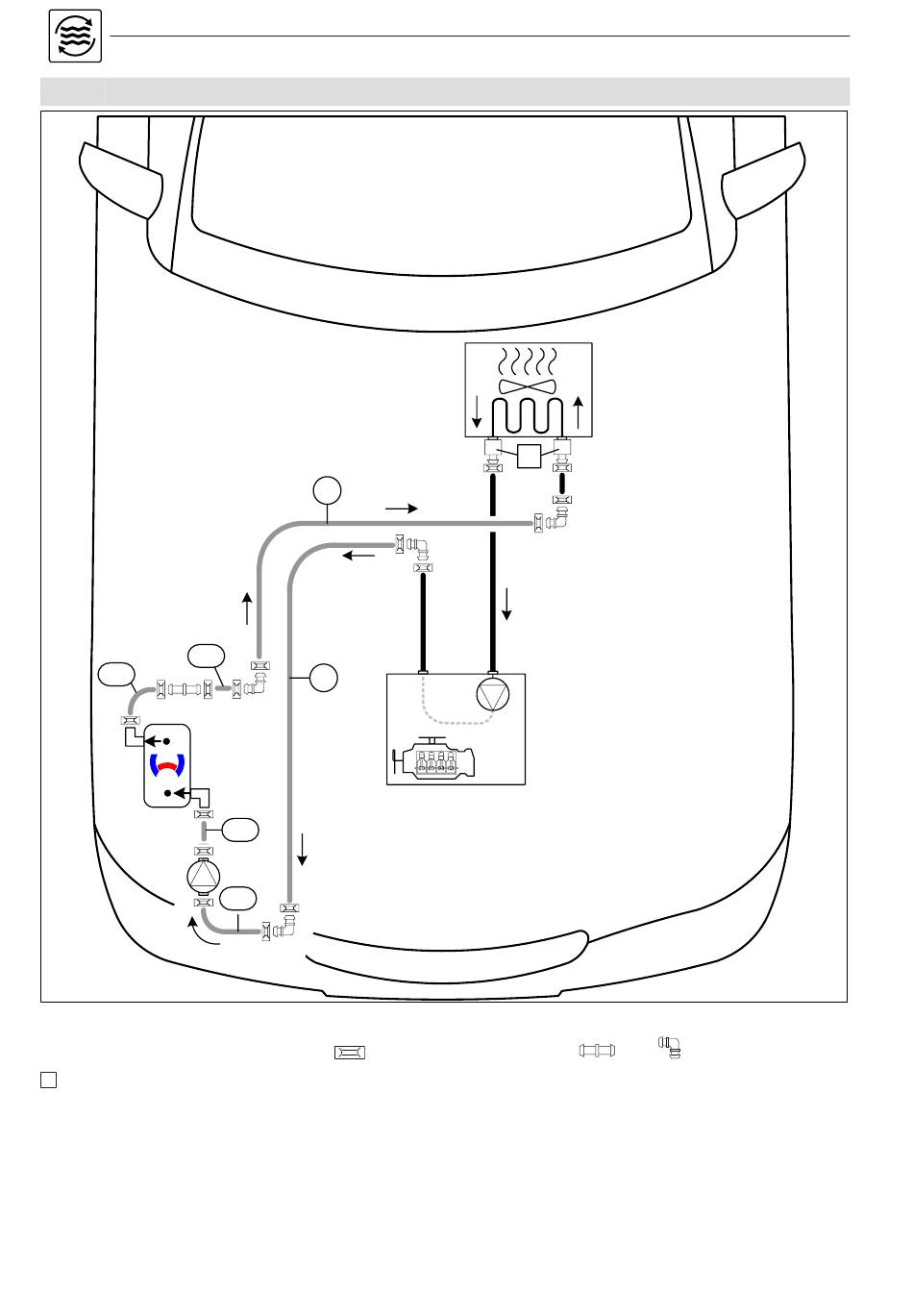

10.2 Schema Schlauchverlegung
Z4
Z3
Alle nicht bezeichneten Federbandschellen
1 fzg.eigene Schnellkupplung mit Federbandschelle
1328920D
34
B
A
Z2
Z1
= Ø25; Alle Verbindungsrohre
31.05.2023
1
bzw. = Ø18x18
Abb. 61
VW Caddy
