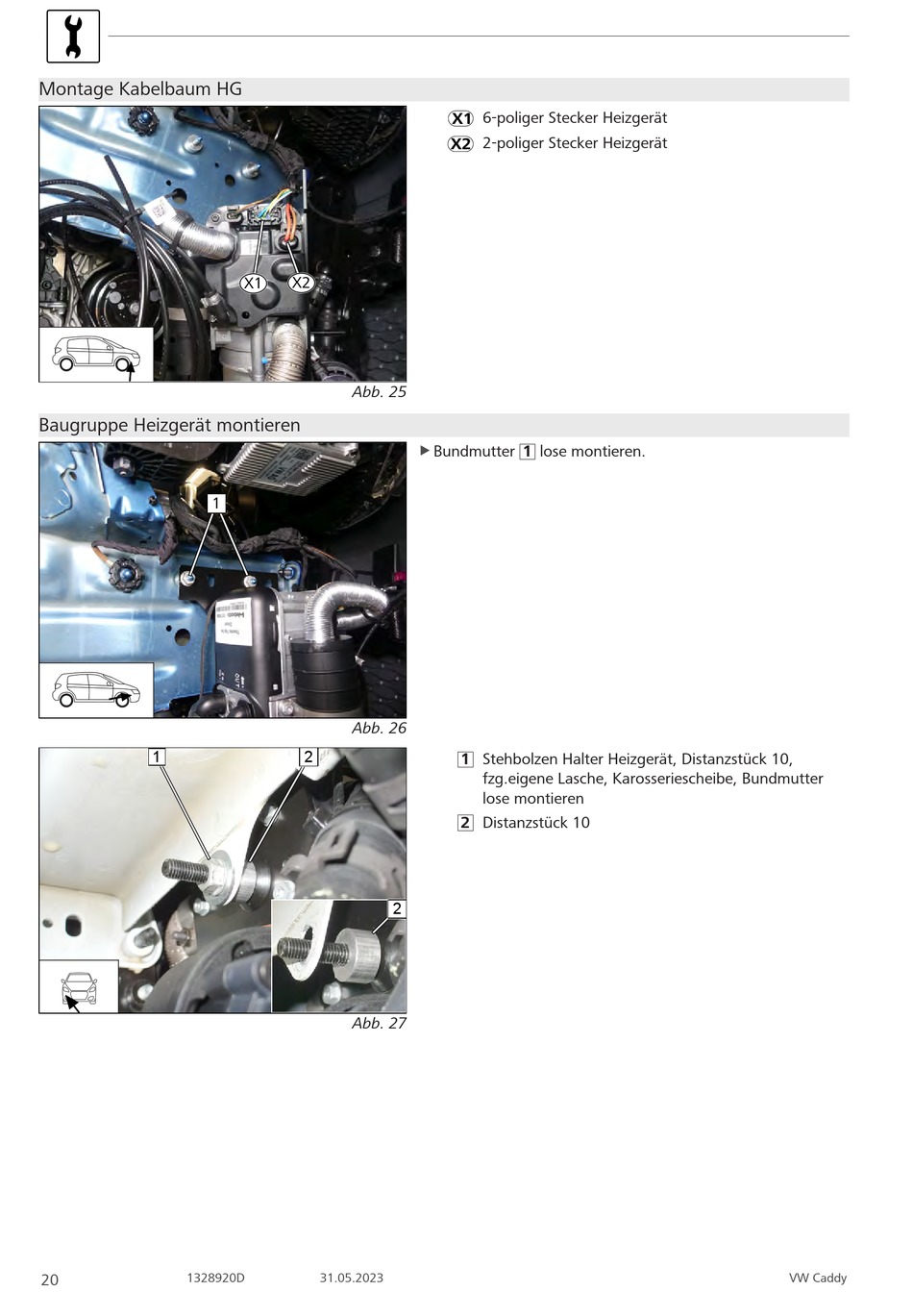

Webasto Thermo Top Evo Einbaudokumentation Seite 20

Montage Kabelbaum HG
Baugruppe Heizgerät montieren
1
1328920D
20
X1 X2
Abb. 25
1
Abb. 26
2
Abb. 27
31.05.2023
6-poliger Stecker Heizgerät
2-poliger Stecker Heizgerät
u Bundmutter 1 lose montieren.
1 Stehbolzen Halter Heizgerät, Distanzstück 10,
fzg.eigene Lasche, Karosseriescheibe, Bundmutter
lose montieren
2 Distanzstück 10
2
VW Caddy
