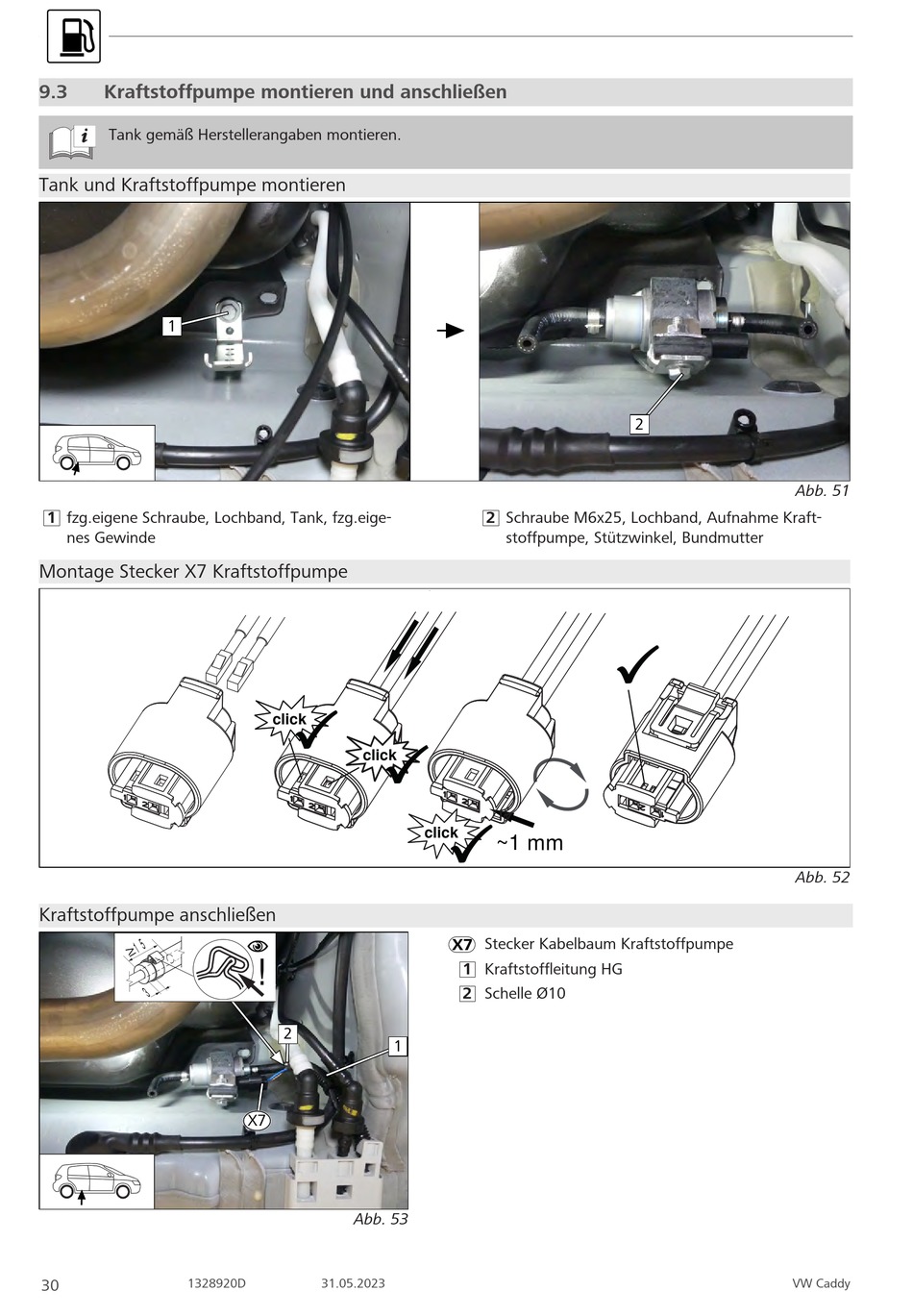

Webasto Thermo Top Evo Einbaudokumentation Seite 30

9.3 Kraftstoffpumpe montieren und anschließen
Tank gemäß Herstellerangaben montieren.
Tank und Kraftstoffpumpe montieren
1
1 fzg.eigene Schraube, Lochband, Tank, fzg.eige-
nes Gewinde
Montage Stecker X7 Kraftstoffpumpe
Kraftstoffpumpe anschließen
1328920D
30
click
click
!
2
1
X7
Abb. 53
31.05.2023
2 Schraube M6x25, Lochband, Aufnahme Kraft-
stoffpumpe, Stützwinkel, Bundmutter
click
~1 mm
Stecker Kabelbaum Kraftstoffpumpe
1 Kraftstoffleitung HG
2 Schelle Ø10
2
Abb. 51
Abb. 52
