Webasto Thermo Top Evo Einbaudokumentation Seite 23

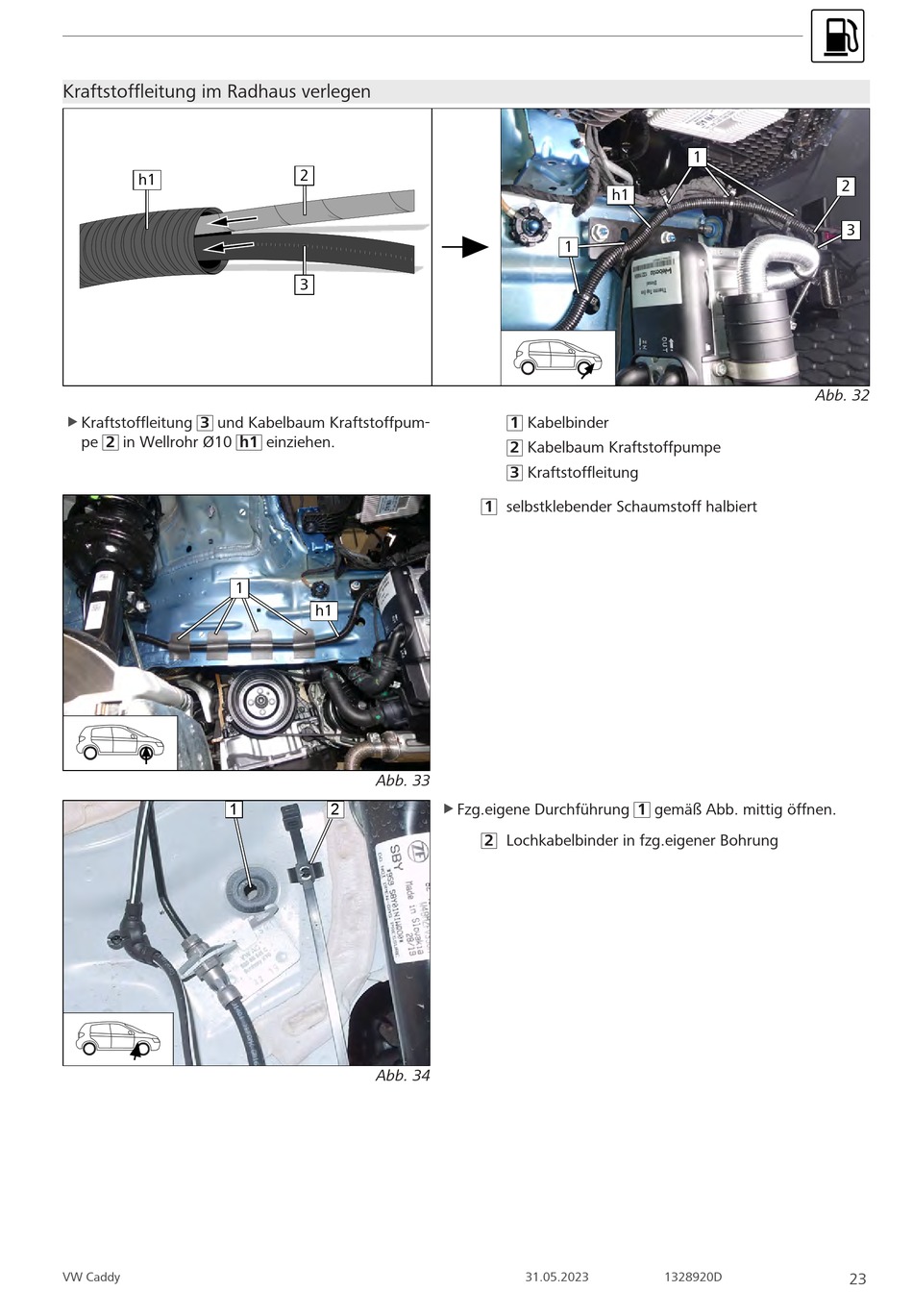

Kraftstoffleitung im Radhaus verlegen
h1
Kraftstoffleitung 3 und Kabelbaum Kraftstoffpum-
u
pe 2 in Wellrohr Ø10 h1 einziehen.
1
1
VW Caddy
2
3
h1
Abb. 33
Fzg.eigene Durchführung 1 gemäß Abb. mittig öffnen.
2 u
Abb. 34
h1
1
1 Kabelbinder
2 Kabelbaum Kraftstoffpumpe
3 Kraftstoffleitung
1 selbstklebender Schaumstoff halbiert
2 Lochkabelbinder in fzg.eigener Bohrung
31.05.2023
1
Abb. 32
1328920D
2
3
23
