MEIMAG
6.1
Kompaktausführung,
MAG 5000 und MAG 6000
Kompaktes
Polyamidgehäuse
Achtung!
Die Messung wird nicht
funktionieren, wenn die
schwarzen Stecker nicht
mit der Anschlussplatine
verbunden werden.

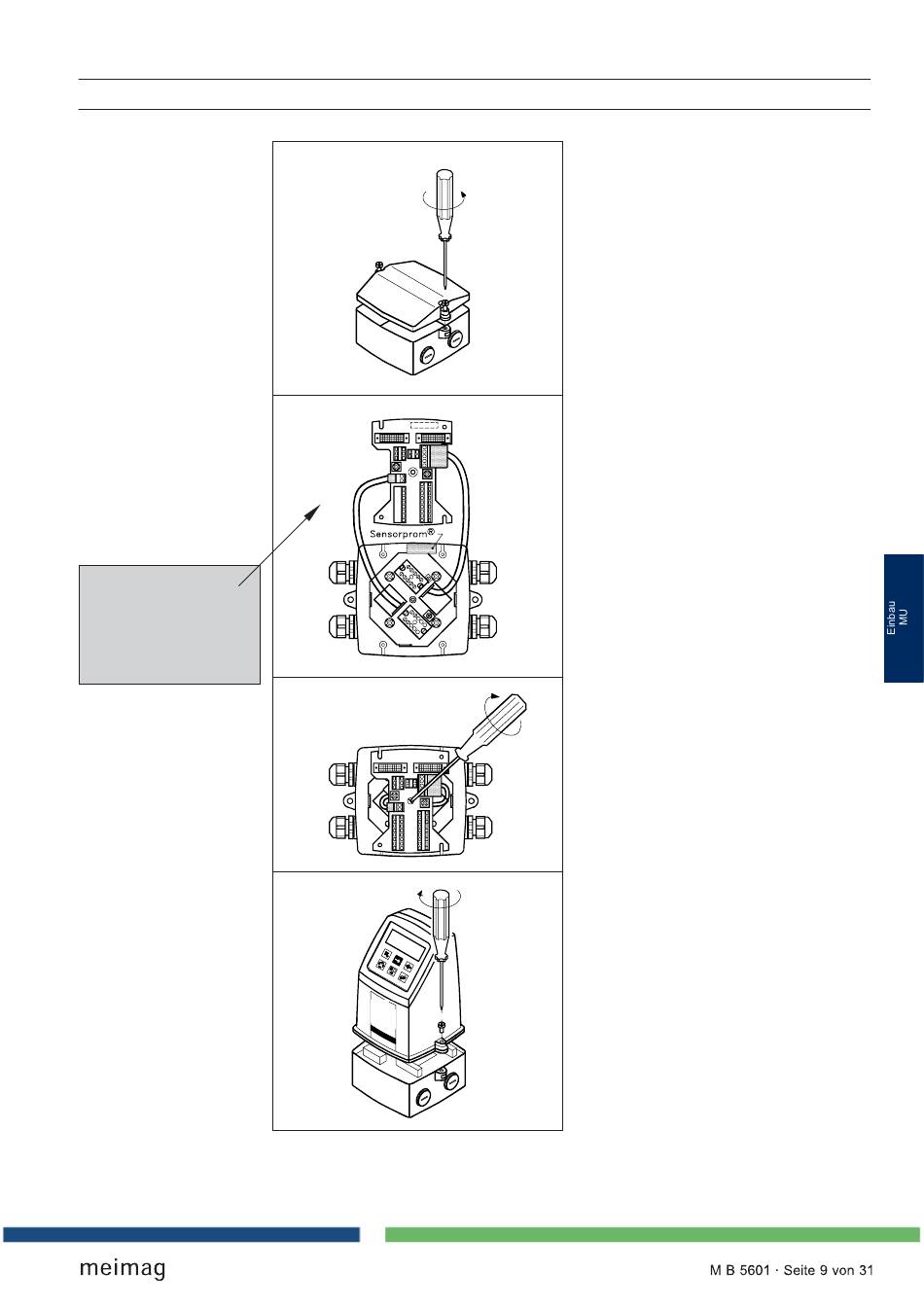

6. Einbau des Meßumformers
Schritt 1
Den Deckel des Klemmenkastens vom
Meßaufnehmer entfernen und aufheben.
Die Kabelverschraubungen PG 13,5 für das
Stromversorgungs- und Ausgangskabel an-
bringen.
Schritt 2
Die beiden schwarzen Steckverbinder für
Spulen- und Elektrodenkabel im Klemmen-
kasten lösen und sie an den entsprechend
numerierten Klemmen auf der Anschlußplatte
anschließen.
Schritt 3
Verbindung zwischen PE-Klemme der
Anschlussplatine und der Bodenplatte der
Anschlussbox mittels Erdungsdraht herstellen.
Wie dargestellt 2 Pin- und 3 Pin-Stecker ver-
binden.
Achtung: In älteren Messaufnehmern
war der 3 Pin-stecker ein 5 Pin-Stecker.
Schritt 4
Die Anschlußplatte in den Klemmenkasten
einbauen. Die Verbindungen zum Speicher-
baustein SENSORPROM ® werden dann
automatisch hergestellt, wenn die Anschluß-
platte im Klemmenkasten eingebaut ist.
Schritt 5
Stromversorgungs- und Ausgangskabel ent-
sprechend durchführen und die Kabel-
verschraubungen fest anziehen, um optima-
le Dichtigkeit zu erzielen.
Siehe Anschlußschaltbild im Abschnitt 7
wegen des elektrischen Anschlusses.
Den Meßumformer auf dem Klemmenkasten
montieren.
