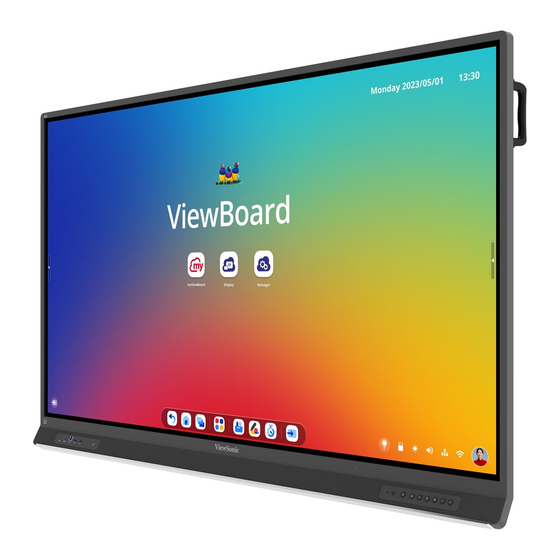

ViewSonic IFP53-Serie Bedienungsanleitung

Kommerzielles touchdisplay
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
IFP53-Serie
Kommerzielles Touchdisplay
Bedienungsanleitung
Modell Nr. VS19955 | VS19956 | VS19957
P/N: IFP6553 | IFP7553 | IFP8653
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic IFP53-Serie

Inhaltszusammenfassung für ViewSonic IFP53-Serie

  • Seite 1 IFP53-Serie Kommerzielles Touchdisplay Bedienungsanleitung Modell Nr. VS19955 | VS19956 | VS19957 P/N: IFP6553 | IFP7553 | IFP8653...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...

  • Seite 3: Sicherheitshinweise

    Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •...
  • Seite 4 • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt. Nutzen Sie eine Steckdose in unmittelbarer Nähe des Gerätes, die jederzeit leicht erreicht werden kann. •...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............. 3 Einleitung ..............10 Lieferumfang ......................10 Wandmontageset – Spezifikationen (VESA) ............11 Übersicht ......................12 Vorderansicht ......................12 Rückansicht ......................12 Bedienfeld ......................13 I/O-Blenden ......................14 Vordere I/O ......................15 Hintere I/O ......................16 Seitliche I/O ....................... 17 OPS und WLAN-Steckplatz ..................
  • Seite 6 Optionale Anschlüsse ...................34 Slot-In-PC (OPS-Steckplatz) installieren..............34 Wi-Fi-Karte installieren (Wi-Fi-Steckplatz) ............35 Ihr ViewBoard verwenden ......... 36 ViewBoard ein-/ausschalten .................36 Ersteinrichtung .....................37 Home Screen (Startbildschirm)................40 How to Sign Up (So registrieren Sie sich) .............. 40 Use as Guest (Als Gast verwenden) ..............41 Sign In (Anmelden) ....................
  • Seite 7 ViewBoard-Einstellungen .......... 55 Wireless & Network (Drahtlos und Netzwerke) ...........55 Wi-Fi ........................56 Ethernet ........................ 57 Wireless Hotspot (Drahtlos-Hotspot) ..............58 Bluetooth ......................59 VPN ........................60 File Sharing (Dateifreigabe) ..................62 Samba ........................63 Display (Anzeigen) ....................64 Wallpaper (Hintergrundbild) ................. 65 Protection (Schutz) ....................
  • Seite 8 Vorinstallierte Anwendungen und Einstellungen ..91 myViewBoard Display ...................91 myViewBoard Manager ..................92 myViewBoard Whiteboard ...................93 vCast ........................96 Display Group Settings (Anzeigegruppeneinstellungen) ........98 Synchronized Group Screen All the Time (Gruppenbildschirm dauerhaft synchronisiert)..................... 100 Einen Bildschirm an der Anzeigegruppe teilen (Übertragung einer zu viele) ..100 Moderator Mode (Moderatormodus) ..............
  • Seite 9 Anhang ..............137 Technische Daten ....................137 Anzeigemodi .......................139 DisplayPort ......................139 HDMI ........................139 USB-Typ-C ......................140 VGA ........................140 HDMI-Ausgang ....................141 Problemlösung ....................142 Wartung ......................144 Allgemeine Vorsichtsmaßnahmen ..............144 Bildschirm reinigen ....................144 Gehäuse reinigen ....................144 Informationen zu Richtlinien und Service ....145 Informationen zur Konformität ................145 CE-Konformität für europäische Länder ..............

  • Seite 10: Einleitung

    Izjava o skladnosti 4 inches 4 inches (10 cm) (10 cm) 4 inches (10 cm) ViewSonic Europe Limited 1101 BR Amsterdam ship by region Netherlands +31 (0) 650608655 IFP53 Series Support Center www.viewsonic.com M8 x 20 mm x 4...

  • Seite 11: Wandmontageset - Spezifikationen (Vesa)

    Wandmontageset – Spezifikationen (VESA) HINWEIS: Bitte befolgen Sie zur Installation der Wandhalterung die Anweisungen in der Installationsanleitung der Wandhalterung. Bitte wenden Sie sich an Ihren Händler vor Ort, wenn Sie weiteres Installationsmaterial benötigen oder das Gerät auf andere Weise montieren möchten. VESA-Spezifikationen Standardschraube Modell...

  • Seite 12: Übersicht

    Übersicht Vorderansicht Stifthalter Stifthalter Vordere NFC-Leser 8-Array-Mikrofon Bedienfeld Rückansicht OPS- Steckplatz Wi-Fi- Steckplatz Seitliche Hintere I/O Netzschalter und Netzeingang...

  • Seite 13: Bedienfeld

    Bedienfeld Nummer Element Beschreibung Umgebungslichtsensor. IR-Fernbedienungsempfänger. • Betriebsanzeige. • Zum Einschalten des Displays drücken. • Nach dem Einschalten erneut drücken, um nur die Hintergrundbeleuchtung ein- oder auszuschalten. • Nach dem Einschalten zum Ausschalten des Displays gedrückt halten. Zur ViewBoard-Hauptschnittstelle zurückkehren. Zum vorherigen Schnittstellenebene zurückkehren (d.

  • Seite 14: I/O-Blenden

    I/O-Blenden Vordere I/O OPS- Steckplatz Wi-Fi- Steckplatz Seitliche Hintere I/O...

  • Seite 15: Vordere I/O

    Vordere I/O Nummer Element Beschreibung • USB-Type-C-Eingang • USB-3.0-Standard • Unterstützt DP v. 1.2 mit Audio, Video und Berührungssteuerung (VORDERER • Unterstützt LAN über 10M/100M TYPE C) • Unterstützt intensive Aufladung bis 100 W Intensive Aufladung unterstützt: 5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/3,25 A, 20 V/5 A •...

  • Seite 16: Hintere I/O

    Hintere I/O Nummer Element Beschreibung Serielle Schnittstelle; zur gegenseitigen Datenübertragung RS232 zwischen Geräten Audioausgang Audioausgabe an einen externen Lautsprecher/Headset RJ45-Standardanschluss (10 Mb/100 Mb/1000 Mb) zur Internetverbindung. Verfügt über Hub-Unterstützung zur Netzwerkfreigabe. SPDIF Mehrkanalton über optische Signale. Audioeingang Externer Computer-Audioeingang Externer Computer-Videoeingang •...

  • Seite 17: Seitliche I/O

    Seitliche I/O Nummer Element Beschreibung • USB-Typ-C TYPE-C- • Nur zum Lesen/Schreiben von Daten Daten • USB-3.0-Standard • USB-Type-A-Eingang • USB-3.0-Standard • Zum Anschluss von USB-Geräten, wie Festplatten, Tastatur, Maus usw. • Wechselt automatisch zwischen externem Computer und ViewBoard • Unterstützt: 5 V/0,9 A (x 2) •...
  • Seite 18 Nummer Element Beschreibung • USB-Type-C-Eingang • USB-3.0-Standard • Unterstützt DP v. 1.2 mit Audio, Video und Berührungssteuerung (Type-C 1) • Unterstützt intensive Aufladung bis 100 W Intensive Aufladung unterstützt: 5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/3,25 A Zum Anschluss an Geräte mit HDMI-Eingang.

  • Seite 19: Ops Und Wlan-Steckplatz

    OPS und WLAN-Steckplatz HINWEIS: OPS-Ausgang: 18 V/5 A.

  • Seite 20: Fernbedienung

    Fernbedienung Nummer Beschreibung Ein- und Ausschalten Bildschirmaufnahme Schreiben starten Zurück zum Startbildschirm des ViewBoard Player Zurück / zur vorherigen Seite zurückkehren Zum Erhöhen/Verringern der Lautstärke Zahlenfeld Informationen Eingangsquellenwahl Mediensteuerungstasten: • Rot: Wiedergabe/Pause • Grün: Stopp • Gelb: Vorwärts • Blau: Rücklauf Einstellungsmenü...
  • Seite 21 Batterien in die Fernbedienung einlegen So legen Sie Batterien in die Fernbedienung ein: 1. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. 2. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt. 3.
  • Seite 22 Reichweite des Fernbedienungsempfängers Die Abbildung zeigt die ungefähre Reichweite der Fernbedienung. Die effektive ° Reichweite beträgt 8 Meter, 30 nach links und rechts. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 30° 30° Aspect...

  • Seite 23: Gesten Verwenden

    Gesten verwenden Berührungsgesten ermöglichen dem Nutzer die Verwendung vordefinierter Befehle ohne eine Tastatur oder Maus. Mit Gesten am ViewBoard kann der Nutzer Objekte aus-/abwählen, die Position eines Objekts ändern, auf Einstellungen zugreifen, digitale Tinte löschen und vieles mehr. Ein Objekt aus- und abwählen (Klick) Tippen Sie zum Aus-/Abwählen von Optionen oder Objekten kurz auf das ViewBoard.
  • Seite 24 Ein Objekt verschieben Halten Sie ein Objekt am ViewBoard gedrückt und ziehen Sie es langsam mit Ihrem Finger an die gewünschte Position. Digitale Tinte löschen Verwenden Sie Ihre flache Hand, Handfläche oder Faust am ViewBoard und bewegen Sie Ihre Hand über den Bereich, den Sie löschen möchten.

  • Seite 25: Verbindungen Herstellen

    Verbindungen herstellen An Stromversorgung anschließen 1. Schließen Sie das Netzkabel an den Wechselspannungsanschluss an der Rückseite des Displays an. 2. Schließen Sie den Netzstecker an eine Steckdose an.

  • Seite 26: An Externe Geräte Anschließen Und Berührungssteuerung Aktivieren

    An externe Geräte anschließen und Berührungssteuerung aktivieren Type-C-Kabel Type-C oder USB-Kabel TOUCH HDMI-Kabel HDMI oder USB-Kabel TOUCH Computer DP-Kabel oder USB-Kabel TOUCH VGA-Kabel...

  • Seite 27: Usb-Type-C-Verbindung

    Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konfigurationen verbunden werden: USB-Type-C-Verbindung Zur Verbindung über Type-C: Verbinden Sie ein Type-C-Kabel von Ihrem externen Gerät mit dem Anschluss Vorderer Type-C/Type-C 1 am ViewBoard. HDMI-Verbindung Über HDMI verbinden: 1. Verbinden Sie ein HDMI-Kabel von Ihrem externen Gerät mit dem Anschluss VORDERER HDMI/HDMI 1/HDMI 2/HDMI3 am ViewBoard.

  • Seite 28: Rs-232-Verbindung

    RS-232-Verbindung RS-232 Computer Wenn Sie das Display über ein serielles RS-232-Kabel mit einem externen Computer oder Steuersystem verbinden, können bestimmte Funktionen ferngesteuert werden, wie z. B. Ein-/Abschaltung, Lautstärkeanpassung, Eingangswahl, Helligkeit und mehr.

  • Seite 29: Usb-Verbindung

    USB-Verbindung An Ihr ViewBoard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC. USB-Typ-A USB-Gerät Schließen Sie das USB-Gerät oder Speicherlaufwerk an den USB-Type-A-Anschluss des ViewBoard an. USB-Typ-C USB-Gerät Schließen Sie das USB-Gerät oder Speicherlaufwerk an den USB-Type-C-Anschluss des ViewBoard an.

  • Seite 30: Netzwerkverbindung

    Netzwerkverbindung Netzwerk Zur Verbindung mit einem lokalen Netzwerk schließen Sie ein Ethernet-Kabel an Ihr Netzwerk an und verbinden dann das andere Ende mit einem LAN-Anschluss des ViewBoard.

  • Seite 31: Medienverbindung

    Medienverbindung HDMI-Eingang Medienquelle So stellen Sie eine Verbindung zu einer Medienquelle her: 1. Verbinden Sie einen HDMI-Anschluss Ihres ViewBoard über ein HDMI-Kabel mit dem externen Gerät. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Drücken Sie zum Einschalten des ViewBoard die Ein-/Austaste.

  • Seite 32: Audioverbindung

    Audioverbindung Das ViewBoard unterstützt Audioeingang, Audioausgang und SPDIF. Audioeingang Verbinden Sie zur Wiedergabe von Audio von Ihrem externen Gerät über die Lautsprecher des ViewBoard ein Ende eines Audiokabels mit Ihrem externen Gerät und das andere Ende mit dem Audioeingang des ViewBoard. Computer Audioeingang Audioausgang...

  • Seite 33: Verbindung Mit Videoausgang

    Verbindung mit Videoausgang HDMI-Ausgang HDMI-Ausgang Projector So geben Sie Video über ein Anzeigegerät aus: 1. Verbinden Sie ein HDMI-Kabel mit dem HDMI-Eingang Ihres Anzeigegerätes und das andere Ende mit dem HDMI-Ausgang des ViewBoard. Schließen Sie das Netzkabel des ViewBoard an und schalten Sie den Netzschalter ein.

  • Seite 34: Optionale Anschlüsse

    Optionale Anschlüsse Das ViewBoard kommt mit einem OPS-Steckplatz sowie einem Wi-Fi-Steckplatz für optionale Erweiterungen, wie einen Slot-In-PC (z. B. VPC-35) oder eine Wi-Fi-Karte (z. B. VB-WIFI-005). Slot-In-PC (OPS-Steckplatz) installieren 1. Entfernen Sie die Abdeckung des OPS-Steckplatzes des Displays. 2. Stecken Sie den Slot-In-PC vorsichtig in den OPS-Steckplatz des Displays. 3.

  • Seite 35: Wi-Fi-Karte Installieren (Wi-Fi-Steckplatz)

    Wi-Fi-Karte installieren (Wi-Fi-Steckplatz) 1. Entfernen Sie die Abdeckung des Wi-Fi-Steckplatzes des Displays. 2. Stecken Sie die Slot-In-Wi-Fi-Karte vorsichtig in den Wi-Fi-Steckplatz des Displays. 3. Sichern Sie die Slot-In-Wi-Fi-Karte am Display.

  • Seite 36: Ihr Viewboard Verwenden

    Ihr ViewBoard verwenden ViewBoard ein-/ausschalten 1. Stellen Sie sicher, dass das Netzkabel an das Gerät und eine Steckdose angeschlossen ist, der Ein-/Ausschalter muss sich in der Ein-Position befinden. HINWEIS: Der Ein-/Ausschalter befindet sich an der Unterseite des Displays. 2. Schalten Sie das ViewBoard über die Ein-/Austaste ein.

  • Seite 37: Ersteinrichtung

    Ersteinrichtung Beim ersten Einschalten Ihres ViewBoard startet ein Ersteinrichtungsassistent. 1. Wählen Sie Ihre bevorzugte Sprache. 2. Konfigurieren Sie die Verbindung und stellen Sie eine Verbindung zu Ethernet oder WLAN her.
  • Seite 38 3. Stellen Sie Datum und Zeit wie erforderlich ein. 4. Richten Sie den Energiesparplan ein. 5. Datenschutz- und Copyright-Bedingungen annehmen oder ablehnen.
  • Seite 39 6. Ihren bevorzugten Systemmodus wählen.

  • Seite 40: Home Screen (Startbildschirm)

    Home Screen (Startbildschirm) Wählen Sie am Startbildschirm zwischen Use as Guest (Als Gast verwenden) und Sign In (Anmelden). How to Sign Up (So registrieren Sie sich) Wählen Sie How to Sign Up (So registrieren Sie sich) im unteren Bereich des Bildschirms, scannen Sie den QR-Code und befolgen Sie die Anweisungen zur Anmeldung.

  • Seite 41: Use As Guest (Als Gast Verwenden)

    Use as Guest (Als Gast verwenden) Wählen Sie Use as Guest (Als Gast verwenden) zur Anmeldung mit einem Gastkonto. HINWEIS: Bitte beachten Sie, dass Nutzereinstellungen bei Anmeldung mit einem Gastkonto nicht gespeichert werden können. Sign In (Anmelden) Wählen Sie Sign In (Anmelden) zur Anmeldung mit verschiedenen Konten.

  • Seite 42: Home Screen Message (Startbildschirm-Meldung)

    Home Screen Message (Startbildschirm-Meldung) Die Meldung am Startbildschirm kann durch direkte Auswahl am Startbildschirm bearbeitet werden. Zudem kann ein Kennwort eingerichtet werden, indem Sie die Schaltfläche Set Up Password (Kennwort einrichten) wählen.

  • Seite 43: Toolbar (Symbolleiste)

    Toolbar (Symbolleiste) Die Symbolleiste enthält Anwendungen und Tools. Auslösungssymbole befinden sich für schnellen Zugriff am rechten, linken und unteren Rand des Bildschirms. So starten Sie eine Anwendung oder ein Tool: 1. Tippen Sie auf ein Symbol zur Auslösung der Symbolleiste. 2.

  • Seite 44: Symbole Der Symbolleiste

    Symbole der Symbolleiste Symbol Beschreibung Zurück zum vorherigen Betriebsbildschirm. HINWEIS: Nur bei der Quelle ViewBoard. Zurück Zurück zum Startbildschirm. Startseite Zeigt alle aktuell geöffneten Anwendungen. Den kleinen Rahmen zur Anzeige in einem BiB-Fenster wählen. Aktuell HINWEIS: Durch Auswahl von „X“ wird die Anwendung geschlossen. Alle installierten Anwendungen anzeigen.
  • Seite 45 Symbol Beschreibung Verschiedene häufig verwendete Tools schnell anzeigen und anpassen. Werkzeuge Eingangsquelle-Signal auswählen und ändern. Eingangsquelle HINWEIS: Der Markert wird geschlossen, wenn ein Stift zurück in den Stifthalter gesteckt wird.

  • Seite 46: On-Screen Display (Osd) Menu (Osd-Menü) - General Settings (Allgemeine Einstellungen)

    On-Screen Display (OSD) Menu (OSD-Menü) - General Settings (Allgemeine Einstellungen) Greifen Sie über das OSD-Menü auf Input (Eingang), Display (Anzeige) und andere allgemeine Einstellungen zu. Input Settings (Eingangseinstellungen) Display Settings (Anzeigeeinstellungen) Öffnen Sie das OSD-Menü, indem Sie INPUT an der Fernbedienung drücken oder das Symbol Input Source (Eingangsquelle) ( ) berühren.
  • Seite 47 Eingangsquellen können auch das Signalquelle-Symbol anzeigen.

  • Seite 48: Input Settings (Eingangseinstellungen)

    Input Settings (Eingangseinstellungen) So wählen Sie eine Eingangsquelle: Drücken Sie INPUT an der Fernbedienung oder berühren Sie das Symbol Input Source (Eingangsquelle) ( damit das Menü Input Settings (Eingangseinstellungen) angezeigt wird. Drücken Sie zur Auswahl der gewünschten Eingangsquelle an der q/p/t/u Fernbedienung.
  • Seite 49 So stellen Sie die Helligkeit ein: Drücken Sie INPUT an der Fernbedienung oder berühren Sie das Symbol Input Source (Eingangsquelle) ( damit das Menü Input Settings (Eingangseinstellungen) angezeigt wird. Berühren und ziehen Sie den Helligkeitsregler direkt, um den Wert der Hintergrundbeleuchtung anzupassen.

  • Seite 50: Display Settings (Anzeigeeinstellungen)

    Display Settings (Anzeigeeinstellungen) So passen Sie die Anzeigeeinstellungen an: Drücken Sie INPUT an der Fernbedienung oder berühren Sie das Symbol Input Source (Eingangsquelle) ( damit das Menü Input Settings (Eingangseinstellungen) angezeigt wird. Wählen Sie dann das Register Display (Anzeige). Drücken Sie zur Auswahl der gewünschten Menüoption an der q/p/t/u Fernbedienung.

  • Seite 51: Display Settings (Anzeigeeinstellungen) - Menüoptionen

    Display Settings (Anzeigeeinstellungen) - Menüoptionen Element Beschreibung Auto Brightness Automatische Helligkeitsanpassung. Passt die maximale Helligkeit (Auto-Helligkeit) entsprechend dem Umgebungslicht an. Energy Saving Zur Reduzierung der Leistungsaufnahme aktivieren. (Energiesparen) Eye Care Passt den Filter an, der für ein komfortableres Anzeigeerlebnis (Augenschutz) intensives blaues Licht blockiert.

  • Seite 52: Eye Care (Augenschutz)

    Eye Care (Augenschutz) Eye Care (Augenschutz) blockiert für ein komfortableres Anzeigeerlebnis intensives blaues Licht. Pausen berechnen Wenn Sie längere Zeit auf die Anzeige blicken, sollten Sie regelmäßige Pausen einlegen. Nach einer (1) Stunde kontinuierlicher Betrachtung wird eine Pause von mindestens zehn (10) Minuten empfohlen. Kürzere, regelmäßigere Pausen sind im Allgemeinen besser als längere, seltenere Pausen.

  • Seite 53: Übungen Für Die Augen

    Augen- und Nackenübungen Augenübungen Augenübungen können dabei helfen, die Augen zu entlasten. Rollen Sie Ihre Augen langsam nach links, rechts, oben und unten. Wiederholen Sie diese Übung mehrmals. Übungen für die Augen (1) Halten Sie Körper und (3) Betrachten Sie ein (2) Bewegen Sie die Augen Kopf aufrecht.

  • Seite 54: Applications (Anwendungen)

    Anwendungen dar und variiert je nach Nutzer. Beschreibung Symbol myViewBoard Display Bildschirme kabellos an einem größeren Anzeigegerät spiegeln. myViewBoard Manager Verwalten Sie mehrere Installationen von ViewSonic-Geräten extern. myViewBoard Whiteboard Eine digitale Whiteboard-Anwendung. Settings (Einstellungen) Auf Systemeinstellungen zugreifen. vCast Unter Einsatz der ViewBoard Cast-Software vCastSender-Laptop-...

  • Seite 55: Viewboard-Einstellungen

    ViewBoard-Einstellungen Die ViewBoard-Eingangsquelle ist die Standardquelle, die beim Einschalten von ViewBoard aktiv ist. Drücken Sie MENU ( ) an der Fernbedienung oder tippen Sie auf das Einstellungssymbol ( ), um das Menü Settings (Einstellungen) aufzurufen. Wireless & Network (Drahtlos und Netzwerke) Prüfen Sie den aktuellen Netzwerkverbindungsstatus, richten Sie WLAN, Ethernet, Bluetooth und VPN ein und verwalten Sie diese und erstellen Sie einen WLAN- Hotspot.

  • Seite 56: Wi-Fi

    Wi-Fi Zum Einrichten und Verwalten der drahtlosen Access Points. • Umschaltschaltfläche antippen, um WLAN auf On (Ein) oder Off (Aus) zu schalten. • Bei Einstellen auf On (Ein) können Sie: Add a Network (Ein Netzwerk zufügen), Saved Networks (Gespeicherte Netzwerke) anzeigen, die Netzwerkliste Refresh (Aktualisieren) oder Advanced (Erweitert)-Einstellungen einsehen.

  • Seite 57: Ethernet

    Ethernet Lokales Netzwerk und Proxy einrichten. • Tippen Sie zum Verbinden oder Trennen der Ethernet-Verbindung auf das Auswahlmenü. • Sie können auch Local network (Lokales Netzwerk) und Proxy-Einstellungen anpassen.

  • Seite 58: Wireless Hotspot (Drahtlos-Hotspot)

    Wireless Hotspot (Drahtlos-Hotspot) Meine Internetverbindung mit anderen Geräten freigeben und einrichten. • Setzen Sie Wireless hotspot (Drahtlos-Hotspot) durch Antippen der Umschaltschaltfläche auf On (Ein) oder Off (Aus). • Richten Sie durch Antippen von Set up (Einrichten) Network name (Netzwerkname), Security (Sicherheit) und Password (Kennwort) ein.

  • Seite 59: Bluetooth

    Bluetooth Zum Verwalten von Verbindungen, Einstellen des Gerätenamen und der Erkennbarkeit. • Umschaltschaltfläche antippen, um Bluetooth auf On (Ein) oder Off (Aus) zu schalten. Nach Einstellung auf On (Ein) können Sie ein aufgelistetes Gerät zum Koppeln und Verbinden, zum Umbenennen, zum Entfernen wählen.

  • Seite 60: Vpn

    Virtual Private Networks einrichten und verwalten. So erstellen Sie ein VPN-Profil: 1. Navigieren Sie zu: Settings (Einstellungen) > Network & Internet (Netzwerk und Internet) > VPN und tippen Sie auf Add VPN (VPN hinzufügen). 2. Geben Sie Name ein.
  • Seite 61 3. Wählen Sie den VPN-Type (Typ). 4. Wählen Sie, ob PPP encryption (MPPE) (PPP-Verschlüsselung (MPPE)) aktiviert/ deaktiviert und/oder Advanced options (Erweiterte Optionen) angezeigt werden sollen.

  • Seite 62: File Sharing (Dateifreigabe)

    File Sharing (Dateifreigabe) Geben Sie Dateien über Samba frei.

  • Seite 63: Samba

    Samba Der SAMBA-Dienst bietet Dateifreigabe per LAN. Wenn der SAMBA-Dienst aktiviert ist, können Sie das ViewBoard-Dateisystem mit einem PC oder Mobilgerät erkunden. 1. Navigieren Sie zu: Settings (Einstellungen) > File Sharing (Dateifreigabe) > SAMBA. 2. Tippen Sie zum Aktivieren des SAMBA-Dienstes auf die Umschaltschaltfläche. 3.

  • Seite 64: Display (Anzeigen)

    Display (Anzeigen) Passen Sie die Einstellungen von Wallpaper (Hintergrundbild), Protection (Schutz) und HDMI Out (HDMI-Ausgang) an.

  • Seite 65: Wallpaper (Hintergrundbild)

    Wallpaper (Hintergrundbild) Sie können Ihr Hintergrundbild durch Standardbilder ändern oder Ihr eigenes Bild verwenden, indem Sie das Hinzufügen-Symbol ( ) antippen und die Bilddatei wählen.

  • Seite 66: Protection (Schutz)

    Protection (Schutz) Schalten Sie HDCP & Copyright (HDCP und Copyright)ein oder aus.

  • Seite 67: Hdmi Out (Hdmi-Ausgang)

    HDMI Out (HDMI-Ausgang) Passen Sie die Einstellung HDMI-Ausgangsauflösung an, aktivieren Sie die Videoausgabe und de-/aktivieren Sie die Stummschaltung des Displaylautsprechers bei Verbindung über den HDMI-Ausgang. HINWEIS: • Die Optionsschaltfläche zum Deaktivieren der ViewBoard-Lautsprecher ist standardmäßig nicht ausgewählt. • Wischen Sie bei der aufgelisteten Auflösungen zur Anzeige weiterer unterstützter Auflösungen nach oben.

  • Seite 68: Preference (Präferenzen)

    Preference (Präferenzen) Anzeigen und Anpassen der Einstellungen Touch, Language (Sprache), Keyboard & Input (Tastatur und Eingabe), Date & Time (Datum und Uhrzeit), Boot Mode & Advanced (Startmodus und erweitert), Start up & Shut down (Starten und herunterfahren) und Toolbar (Symbolleiste).

  • Seite 69: Marker

    Marker Schalten Sie WriteAway (Immer schreiben) ein/aus, ändern Sie die Funktion WriteAway (Immer schreiben) und koppeln Sie ViewSonic Ink. ViewSonic Ink Pairing (ViewSonic Ink-Kopplung) So koppeln Sie einen Stift: 1. Wählen Sie das Kopplungssymbol. 2. Drücken sie am Stift zweimal die Abwärtstaste, halten sIe die Taste dann gedrückt, bis die Stiftanzeigeleuchte einmal blinkt.

  • Seite 70: Touch (Berührung)

    Touch (Berührung) Touch Settings (Touch-Einstellungen) anpassen und Touch Sounds (Touch- Geräusche) und Windows Ink ein-/ausschalten. Language (Sprache) Bevorzugte Sprache aus den verfügbaren Sprachen auswählen.

  • Seite 71: Keyboard & Input Method (Tastatur Und Eingabemethode)

    Keyboard & Input Method (Tastatur und Eingabemethode) Aktivieren/deaktivieren Sie die virtuelle Tastatur und/oder ändern Sie die Standardeingabemethode. • Zur Anpassung erweiterter Tastatureinstellungen auf Settings (Einstellungen) tippen.

  • Seite 72: Date & Time (Datum/Zeit)

    Date & Time (Datum/Zeit) Zum Einstellen von Datum, Uhrzeit und Anzeigeformaten. Element Beschreibung Automatic Date & Time Bei Aktivierung synchronisiert das ViewBoard Datum und (Datum und Uhrzeit Uhrzeit automatisch über das Internet. automatisch) Time Zone (Zeitzone) Geeignete Zeitzone wählen. Time Format Wählen Sie zwischen 12- und 24-Stunden-Zeitformat.

  • Seite 73: Boot Mode & Advanced Settings (Startmodus Und Erweiterte Einstellungen)

    Boot Mode & Advanced Settings (Startmodus und erweiterte Einstellungen) Bevorzugten Startmodus anpassen und Kennwort festlegen/zurücksetzen. Element Beschreibung Normal Mode Die eingebetteten Bildschirmfreigabe-Apps laufen normal. (Normalmodus) Secured Mode Die eingebetteten Bildschirmfreigabe-Apps werden entfernt. (Abgesicherter Modus) Disable Embedded OS Das System startet automatisch neu, dann erscheint das (Eingebettetes eingebettete Betriebssystem nicht.

  • Seite 74: Startup & Shutdown (Hochfahren Und Herunterfahren)

    Element Beschreibung Password for Protection Startmodus und Eingabekennwort für ViewBoard- (Kennwort für Schutz) Einstellungen ändern. Local File Protection Policy Wählen Sie, wie lange lokal gespeicherte Dateien in der (Lokale Dateischutzrichtlinie) Anwendung Folder (Ordner) gespeichert aufbewahrt sollen. Color Correction Farbkorrektur des ViewBoard-Anzeige. (Farbkorrektur) Reset ViewBoard ViewBoard auf seine werkseitigen Standardeinstellungen...

  • Seite 75: Toolbar Setting (Symbolleisteneinstellung)

    Element Beschreibung Standby Mode Entscheiden Sie, was geschieht, wenn Sie die Ein-/Austaste (Bereitschaftsmodus) drücken, während ViewBoard eingeschaltet ist. Zum automatischen Ausführen von Sleep Mode (Schlafmodus), Energy Star wenn die Anzeige eine Stunde lang inaktiv ist. Black Screen After Bei Aktivierung schaltet das ViewBoard die Startup Hintergrundbeleuchtung nach dem geplanten Start (Schwarzer Bildschirm...

  • Seite 76: Input Source (Eingangsquelle)

    Input Source (Eingangsquelle) Passen Sie die Namen und Einstellungen von Eingangsquellen sowie die Einstellungen der seitlichen Symbolleiste an.

  • Seite 77: Label Input Source (Etikett Eingangsquelle)

    Label Input Source (Etikett Eingangsquelle) Etiketten für jede Eingangsquelle festlegen, damit diese einfach erkannt werden können.

  • Seite 78: Source (Quelle)

    Source (Quelle) Schalten Sie Wake Up by Active HDMI Input (Durch aktiven HDMI-Eingang aufwecken) um und wählen Sie Auto switch input ports (Eingänge automatisch umschalten). Element Beschreibung Wake up by Active HDMI input Der Bildschirm schaltet sich nach Einstecken des HDMI-Kabels (Durch aktiven HDMI- automatisch ein, wenn der Bildschirm abgeschaltet ist.

  • Seite 79: Apps

    Apps Sie können Anwendungsinformationen anzeigen und das Stoppen, Deinstallieren, Verschieben auf USB-Speicher, Löschen von Daten, Leeren des Caches und Löschen von Standardwerten erzwingen. HINWEIS: • Vorab geladene Apps können nicht deinstalliert werden. • Nicht alle Apps unterstützen die Funktion zum Verschieben auf den USB- Speicher.

  • Seite 80: Apps

    Apps Jede laufende oder installierte Anwendung anzeigen. Tippen Sie sie für detaillierte Informationen und Optionen an. • Durch Antippen einer laufenden Anwendung können Sie weitere Informationen einsehen, die Anwendung stoppen oder melden.
  • Seite 81 • Durch Auswahl von All (Alle) werden alle installierten Anwendungen aufgelistet. • Durch Antippen einer Anwendung werden weitere Informationen und Optionen angezeigt.
  • Seite 82 • Durch Auswahl von Download (Herunterladen) werden alle installierten Anwendungen, die deinstalliert werden können, angezeigt. • Durch Antippen einer Anwendung werden weitere Informationen über die Anwendung angezeigt.

  • Seite 83: System

    System Zeigen Sie die Einstellungen Storage (Speicher), Clone to USB (Auf USB klonen), Display ID (Anzeige-ID), Security (Sicherheit), System Update (Systemaktualisierung) und About device (Über das Gerät) und passen Sie diese an.

  • Seite 84: Clone To Usb (An Usb Klonen)

    Clone to USB (An USB klonen) Einstellungen auf ein externes USB-Laufwerk kopieren.

  • Seite 85: Display Id (Anzeigegerät-Id)

    Display ID (Anzeigegerät-ID) Der Fernbedienung eine Nummer per RS-232/LAN zuweisen. • Tippen Sie zum Zuweisen oder Ändern der Anzeige-ID auf Change (Ändern) und geben Sie eine Nummer ein. HINWEIS: Die Anzeige-ID ist für RS-232-Nutzer, der Bereich geht von 01 bis 99.

  • Seite 86: Security (Sicherheit)

    Security (Sicherheit) Einstellungen zu Certificate (Zertifikat), Speicher von Trusted Credential (Vertrauenswürdige Zugangsdaten) und Installation von Unknown sources (Unbekannte Quellen) prüfen. • Tippen Sie zum Zufügen weiterer Zertifikate auf Install certificate from storage (Zertifikat aus Speicher installieren).
  • Seite 87 • Durch Auswahl von Clear Credentials (Zugangsdaten löschen) werden alle manuell installierten Zugangsdaten entfernt. HINWEIS: Vorab geladene Berechtigungsnachweise können nicht gelöscht werden. • Unter Trusted Credentials (Vertrauenswürdige Zugangsdaten) können Sie alle vertrauenswürdigen und installierten CA-Zertifikate einsehen und bearbeiten.
  • Seite 88 • Durch Antippen von Zugangsdaten erhalten Sie detailliertere Informationen. • Erlauben Sie die Installation von Anwendungen von unbekannten Quellen, indem Sie das Kontrollkästchen unter Unknown source security (Sicherheit unbekannter Quellen) auswählen. HINWEIS: Anwendungen von unbekannten Quellen könnten inkompatibel sein oder funktionieren möglicherweise nicht richtig.

  • Seite 89: System Update (Systemaktualisierung)

    System Update (Systemaktualisierung) Das ViewBoard sucht automatisch nach Software-Aktualisierungen, wann immer es mit dem Internet (OTA) verbunden ist. Mit nur einem Klick können Nutzer ihre Version der ViewBoard-Software aktualisieren. Element Beschreibung Online Update Suchen Sie manuell online nach einer neuen Software-Version. (Online-Aktualisierung) Local Update Aktualisieren Sie die Software manuell mit einer lokalen Datei.

  • Seite 90: About Device (Über Das Gerät)

    About Device (Über das Gerät) Zeigt Informationen zum Embedded Player, Legal information (Rechtliche Informationen) und Asset Tagging (Asset-Markierung). • Durch Auswahl von Edit (Bearbeiten) können die Asset-Informationen angepasst werden. • Tippen Sie zur Prüfung von Open-Source-Lizenzen auf Legal information (Rechtliche Informationen).

  • Seite 91: Vorinstallierte Anwendungen Und Einstellungen

    Vorinstallierte Anwendungen und Einstellungen myViewBoard Display Bildschirme kabellos an einem größeren Anzeigegerät spiegeln. So teilen Sie einen Bildschirm an einem ViewBoard mit myViewBoard Display: 1. Öffnen Sie myViewBoard Display an dem ViewBoard, an dem Sie Ihren Bildschirm teilen möchten. 2. Navigieren Sie an dem Gerät, dessen Bildschirm Sie teilen möchten, zu: https://myviewboard.com/display.

  • Seite 92: Myviewboard Manager

    Manager Verwalten Sie mehrere Installationen von ViewSonic-Geräten extern. Sobald Geräte eingerichtet sind und myViewBoard Manager darauf installiert ist, können sie der Entität zugefügt und über die Manager-Webanwendung extern verwaltet werden. HINWEIS: Nur für Entitäts-Admins von myviewboard.com nach der Anmeldung verfügbar.

  • Seite 93: Myviewboard Whiteboard

    myViewBoard Whiteboard Eine digitale Whiteboard-Anwendung. HINWEIS: Weitere Informationen über myViewBoard Whiteboard finden Sie unter: https://wiki.myviewboard.com/Whiteboard_for_Android. Floating Toolbar (Schwebende Symbolleiste) Element Beschreibung Verschieben Schwebende Symbolleiste verschieben. Voreingestellte Zwischen Präsentations- und Vorbereitungsmodus Modi wechseln. Aktuellen Inhalt der Zwischenablage auf der Leinwand Zwischenablage einfügen.
  • Seite 94 Main Toolbar (Hauptsymbolleiste) Element Beschreibung Bildaufnahme Bildschirmaufnahme, Video- und Audioaufzeichnung. Zum Verschieben der Symbolleiste in den linken, rechten Verschieben oder unteren Bereich des Bildschirms wählen und halten. Whiteboard-Dateien öffnen, speichern, exportieren und Datei drucken. Ressourcen (Bild, Video, Audio usw.) am Whiteboard Magisches Feld importieren.
  • Seite 95 Background Management (Hintergrundverwaltung) Element Beschreibung Anmelden An einem myViewBoard-Konto anmelden. Hintergrund- Leinwandhintergrund ändern. verwaltung FollowMe- In ein Cloud-Speicherkonto hochgeladene angepasste Einstellungen Bilder anzeigen. Aus einheitlichen oder abgestuften Farben als Hintergrund Farbpalette wählen. Vorinstalliert Auf dem Whiteboard vorinstallierte Hintergründe wählen. myViewBoard- Originale von myViewBoard erstellte Inhalte anzeigen.

  • Seite 96: Vcast

    vCast Unter Einsatz der ViewBoard®-Cast-Software (vCast, vCast Pro und vCastSender) ermöglicht die vCast-Anwendung ViewBoard den Empfang von Laptop-Bildschirmen (Windows/Mac/Chrome) und Bildschirmen, Fotos, Videos, Anmerkungen und Kameras mobiler Nutzer (iOS/Android).

  • Seite 97: Netzwerkinformationen

    ͫ UDP 48689, 25123 (Gerätesuche und -Übertragung und Audioübertragung vom Client-Gerät) ͫ UDP 5353 (Multicast-Suchgeräte-Protokoll) • Port and DNS for Activation (Port und DNS für Aktivierung): ͫ Port: 443 ͫ DNS: https://vcastactivate.viewsonic.com • OTA-Dienst ͫ Server Port (Serveranschluss): TCP 443 ͫ Server-FQDN-Name: https://vcastupdate.viewsonic.com...

  • Seite 98: Display Group Settings (Anzeigegruppeneinstellungen)

    Display Group Settings (Anzeigegruppeneinstellungen) Passen sie die Display Group Settings (Anzeigegruppeneinstellungen) an, indem Sie das Symbol Display Group (Anzeigegruppe) ( ) rechts unten am Bildschirm wählen. 1. Schalten Sie „Turn On/Off Display Group“ (Anzeigegruppe ein-/ausschalten) zum Aktivieren der Funktion Display Group (Anzeigegruppe) ein. HINWEIS: Andere vorinstallierte ViewBoard Cast-Geräte in demselben Netzwerkwerk werden aufgelistet.
  • Seite 99 2. Wählen Sie die Geräte, die sich der Anzeigegruppe anschließen sollen, und wählen Sie zum Speichern der Einstellungen OK. HINWEIS: • Wenn die Geräte, die Sie gruppieren möchten, nicht aufgelistet sind, können Sie ihre entsprechende IP-Adresse oder den Verbindungs-PIN-Code eingeben. •...

  • Seite 100: Synchronized Group Screen All The Time (Gruppenbildschirm Dauerhaft Synchronisiert)

    Synchronized Group Screen All the Time (Gruppenbildschirm dauerhaft synchronisiert) Wenn „Synchronized Group Screen All the Time (Gruppenbildschirm dauerhaft synchronisiert)“ eingeschaltet ist, erscheint dauerhaft ein synchronisierter Gruppenbildschirm. Bei Deaktivierung erfolgt nur eine vCast-Spiegelung. HINWEIS: Wählen Sie zunächst die Geräte, die gruppiert werden sollen, schalten Sie dann „Screen All the Time (Gruppenbildschirm dauerhaft synchronisiert)“...

  • Seite 101: Moderator Mode (Moderatormodus)

    Moderator Mode (Moderatormodus) Moderator Mode (Moderatormodus) ermöglicht dem Moderator die Steuerung der mit dem ViewBoard oder Display verbundenen Geräte. Rufen Sie den Moderator Mode (Moderatormodus) auf, indem Sie das Symbol Moderator Mode (Moderatormodus) ( ) rechts unten am Bildschirm wählen. Bei Aktivierung kann der Moderator eine Liste aller verbundenen Bildschirme im linken schwebenden Fenster anzeigen, den Bildschirm jedes Teilnehmers vorab prüfen, dann den Bildschirm eines Teilnehmers wählen und zur Präsentation an...

  • Seite 102: Broadcast (Übertragen)

    Broadcast (Übertragen) Bei Aktivierung wird der ViewBoard-Bildschirm an die verbundenen Bildschirme aller Teilnehmer gleichzeitig übertragen. Die Teilnehmer können die Präsentationsinhalte nur ansehen, bis der Moderator die Funktion Broadcast (Übertragen) deaktiviert. Multiple Screen Sharing (Freigabe mehrerer Bildschirme) Standardmäßig ist vCast so eingestellt, dass mehrere Bildschirme angezeigt werden können.

  • Seite 103: Von Windows-, Macbook- Und Chrome-Geräten Übertragen

    • Der aktive Präsentator kann die Bildschirme jedes einzelnen Teilnehmers zur Fernsteuerung der Übertragungsgeräte berühren. • Die Zahl der Präsentatorbildschirme hängt von der Prozessorleistung Ihrer Windows-CPU und den Router-Spezifikationen ab. Von Windows-, MacBook- und Chrome-Geräten übertragen 1. Stellen Sie sicher, dass das Client-Gerät (z. B. Laptop) mit demselben Netzwerk wie das ViewBoard verbunden ist.
  • Seite 104 HINWEIS: Nachstehend wird hervorgehoben, wo PIN code (PIN-Code) zu finden ist: 5. Zudem können Sie durch Anklicken von Device List (Geräteliste) und des aufgelisteten Device Name (Gerätename) eine Verbindung zum ViewBoard herstellen. HINWEIS: Nachstehend wird hervorgehoben, wo Device Name (Gerätename) zu finden ist:...

  • Seite 105: Von Android-Geräten Übertragen

    Von Android-Geräten übertragen 1. Stellen Sie sicher, dass das Client-Gerät (z. B. Android-Telefon oder -Tablet) mit demselben Netzwerk wie das ViewBoard verbunden ist. HINWEIS: Den Netzwerknamen finden Sie unter Room Network (Raumnetzwerk). 2. Scannen Sie am Android-Client-Gerät den am ViewBoard angezeigten QR-Code, damit die Anwendung vCastSender direkt heruntergeladen wird, oder laden Sie die Anwendung vom Google Play Store herunter.
  • Seite 106 3. Starten Sie nach der Installation die Anwendung vCastSender. 4. Stellen Sie zur Verbindung mit ViewBoard den PIN-Code ein und wählen Sie OK. HINWEIS: Nachstehend wird hervorgehoben, wo PIN code (PIN-Code) zu finden ist: 5. Außerdem können Sie durch Auswahl von Device List (Geräteliste) und anschließende Auswahl des aufgelisteten Device Name (Gerätename) eine Verbindung zum ViewBoard herstellen.
  • Seite 107 6. Und Sie können eine Verbindung zum ViewBoard herstellen, indem Sie Scan auswählen und dann zur automatischen Verbindung den QR-Code am Bildschirm im Rahmen platzieren.

  • Seite 108: Von Apple Ios-Geräten Übertragen

    Von Apple iOS-Geräten übertragen Apple AirPlay® ist mit vCast kompatibel, unterstützt Bildschirmspiegelung und Inhaltsstreaming nur in derselben Subnetz-Umgebung. Wenn AirPlay zur Übertragung an ein ViewBoard genutzt wird, wird zur Verbindung ein „AirPlay Password (AirPlay-Kennwort)“ am Bildschirm generiert. 1. Stellen Sie sicher, dass das Client-Gerät (z. B. iPhone oder iPad) mit demselben Netzwerk wie das ViewBoard verbunden ist.
  • Seite 109 2. Öffnen Sie am iOS-Client-Gerät direkt AirPlay und wählen Sie Device Name (Gerätename) des ViewBoard, zu dem eine Verbindung hergestellt werden soll. HINWEIS: Nachstehend wird hervorgehoben, wo Device Name (Gerätename) zu finden ist: 3. Geben Sie das am Bildschirm generierte AirPlay Password (AirPlay-Kennwort) an dem zu verbindenden Client-Gerät an.
  • Seite 110 4. Zudem können Sie eine Verbindung zum ViewBoard herstellen, indem Sie Scan auswählen und dann zur automatischen Verbindung den QR-Code am Bildschirm im Rahmen platzieren.

  • Seite 111: Von Einem Mobilgerät Mit Einem Viewboard Verbinden

    Von einem Mobilgerät mit einem ViewBoard verbinden Wählen Sie nach dem Verbindungsaufbau Receive (Empfangen). ViewBoard erscheint mit einer Symbolleiste am Mobilgerät. Nutzer können mit dem ViewBoard mit Anmerkungen, Dateifreigabe usw. interagieren. Element Beschreibung Umschalten Symbolleiste aus- oder einblenden. Startseite Zum Startseite zurückkehren. Zurück Zur vorherigen Betrieb zurückkehren.

  • Seite 112: Übertragung Mit Chromecast

    Übertragung mit Chromecast vCast unterstützt native Chromecast-Bildschirmfreigabe über die Chrome-Browser- Übertragung, wenn die Chromecast-Funktion aktiviert ist. HINWEIS: Chromecast unterstützt keinen Kennwortschutz und keine Übertragung mehrerer Bildschirme. 1. Stellen Sie sicher, dass das Client-Gerät (z. B. Laptop) mit demselben Netzwerk wie das ViewBoard verbunden ist. HINWEIS: Den Netzwerknamen finden Sie unter Room Network (Raumnetzwerk).
  • Seite 113 3. Navigieren Sie in einem Chrome-Browser zu: Settings (Einstellungen) > Save and share (Speichern und freigeben) > Cast... (Übertragen...) > wählen Sie den Bildschirm, an den übertragen werden soll.

  • Seite 114: Übertragung Mit Miracast

    Übertragung mit Miracast vCast unterstützt natives Miracast zur Übertragung von Inhalten von Windows- und Android-Geräten an ein ViewBoard, wenn die Miracast-Funktion aktiviert ist. HINWEIS: • Miracast unterstützt keinen Kennwortschutz und keine Übertragung mehrerer Bildschirme. • Miracast-Freigabe ist nur über WLAN verfügbar. •...
  • Seite 115 3. Bitte befolgen Sie die nachstehenden Schritte zur Übertragung: Bei Windows-Geräten: 1. Drücken Sie am Windows-Gerät Win + K und wählen Sie das Display, an das übertragen werden soll. 2. Wählen Sie zur Aktivierung der Berührungsrückmeldung-Funktion das Kontrollkästchen „Allow mouse, keyboard, touch, and pen input from the device“ (Maus-, Tastatur-, Berührungs- und Stifteingabe vom Berät erlauben).

  • Seite 116: Rs-232-Protokoll

    RS-232-Protokoll Dieses Dokument beschreibt die Hardware-Schnittstelle und Software-Protokolle der RS-232-Schnittstellenkommunikation zwischen ViewSonic-LED-Display und Computern oder anderen Steuergeräten mit RS-232-Protokoll. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten HINWEIS: Nachstehend wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS-232-Protokoll mit dem Anzeigegerät...

  • Seite 117: Lan-Hardware-Spezifikationen

    LAN-Hardware-Spezifikationen ViewSonic-LFD-Kommunikationsport an der Rückseite: 1. Anschlusstyp: 8P8C RJ45 2. Pinbelegung: Pin-Nr. Signal Anmerkung Ausgabe vom Display Ausgabe vom Display Eingabe an Display BI_D3+ Bei 1G BI_D3- Bei 1G Eingabe an Display BI_D4+ Bei 1G BI_D4- Bei 1G Rahmen Erde RS-232-Kommunikationseinstellung •...

  • Seite 118: Protokoll

    Protokoll Festlegen-Funktionen Der PC kann das Anzeigegerät mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte Anzeigegerätfunktionen über die RS-232- Schnittstelle von extern steuern. Das Festlegen-Funktion-Paket besteht aus 9 Bytes. Beschreibung Festlegen-Funktion: Länge: Nachrichten-Gesamtlänge ohne „CR“ in Bytes LFD-ID Identifizierung jedes Displays (01 bis 98;...
  • Seite 119 Beispiel 1: Stellen Sie Brightness (Helligkeit) auf 76 für Display (#02) ein und dieser Befehl ist gültig Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Value1 Value2 Value3 0x30 0x38 0x73 0x24 0x30 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x30 0x34 0x2B...
  • Seite 120 Tabelle: Festlegen-Funktionen A. Basisfunktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Code Code Typ (ASCII) (Drei ASCII-Bytes) (ASCII) (Hex) 1. Die Einschaltung per LAN-Steuerung funktioniert nur in bestimmten Modi. Siehe Bedienungsanleitung des Displays für Ein- /Ausschalten 000: STBY *3.2.1 Einzelheiten.

  • Seite 121: Wertebereich

    Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion 000: Freigeben *Einzelheiten finden Sie Tastensperre 001: Sperren im Hinweis 000: Freigeben *Einzelheiten finden Sie Menüsperre > 001: Sperren im Hinweis Nummer 000~009 *3.1.1 000: AUFWÄRTS 001: ABWÄRTS 002: LINKS 003: RECHTS Tastenfeld *3.1.1 004: ENTER...
  • Seite 122 HINWEIS: 1. Verhalten bei Sperren Sperrmodus Verhalten 1. Sämtliche Tasten außer Ein/Aus auf Gerätebedienfeld und Fernbedienung gesperrt Tastensperre 2. Sämtliche Festlegen-Funktionen sollten über RS-232 ausgeführt werden können, auch Befehle, die von Fernbedienungstasten wie MUTE ausgelöst werden. 1. „MENU“-Taste der Frontblende und Fernbedienung sperren 2.

  • Seite 123: Optionale Funktion

    B. Optionale Funktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Code Code Typ (ASCII) (Drei ASCII-Bytes) (ASCII) (Hex) Eingänge in Eingangswahl: Zyklus “ Zyklusschleife hängen *3.3.1 vom Display selbst ab Kontrast 000 bis 100 Bildschärfe 000 bis 100 Farbe &...
  • Seite 124 Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion 000: TV 001: AV 002: S-Video 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4 Wertebereich ist mit 005: DVI dem der Festlegen- BiB-Eingang *2.9 006: VGA1 Eingangsauswahl 016: VGA2 identisch 026: VGA3 007: Einsteck-PC (OPS/SDM)/HDBT...
  • Seite 125 Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion 001: Hintergrund- beleuchtung aus 101: Hintergrund- beleuchtung ein Funktion ein_aus *3.3.2 002: Standbild aus 102: Standbild ein 003: Berührung aus 103: Berührung ein HINWEIS: 1. Kacheln-Definition von h. Monitoren, v. Monitoren und Position H.

  • Seite 126: Get-Function Listing

    Get-Function Listing Der PC kann bestimmte Informationen vom LFD abfragen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert- Byte grundsätzlich 000 enthält. Get-Function Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung jedes TV/DS (01 bis 98, Standard ist 01). Befehlstyp Befehlstyp identifizieren, “g”...
  • Seite 127 Beispiel 1: Helligkeit von TV-05 abrufen; dieser Befehl ist gültig. Der Helligkeitswert ist 67. Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Value1 Value2 Value3 0x30 0x38 0x67 0x62 0x30 0x30 0x30 0x0D 0x35 Antwort (Hexadezimalformat) Name Länge Befehlstyp Befehl Value1 Value2 Value3 0x30 0x38 0x72...
  • Seite 128 Tabelle: Abrufen-Funktionen A. Basisfunktion Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Code Code Typ (ASCII) (Drei ASCII-Bytes) (ASCII) (Hex) Helligkeit abrufen 000 bis 100 1. Bei einer Android- Plattform, deren Hauptmodus per Hintergrundbeleuchtung Hintergrund- gesteuert und andere beleuchtung abrufen 000 bis 100 Quellen per Helligkeit *3.2.0...
  • Seite 129 Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Antwort im neuen Gerätenamen abrufen 32-Byte-Format *3.2.0 (bei Modellen mit LAN) MAC-Adresse Antwort im neuen abrufen 32-Byte-Format *3.2.0 (bei Modellen mit LAN) IP-Adresse abrufen Antwort im neuen *3.2.0 32-Byte-Format *3.2.0 Seriennummer Antwort im neuen abrufen 32-Byte-Format *3.2.0...
  • Seite 130 HINWEIS: 1. Beispiel zum Abrufen der Betriebsstunden Angenommen, die angesammelten Betriebsstunden betragen 123.456 Stunden Senden: 0x 38 30 31 67 31 30 30 30 0D (Betriebsstunden abrufen) Antwort: 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D 2.
  • Seite 131 B. Optionale Funktion Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Code Code Typ (ASCII) (Drei ASCII-Bytes) (ASCII) (Hex) Kontrast abrufen 000 bis 100 Schärfe abrufen 000 bis 100 Farbe abrufen 000 bis 100 Farbton abrufen 000 bis 100 Sowohl „Hintergrund- beleuchtung Hintergrund- 000: AUS...
  • Seite 132 Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion 001: Hintergrund- beleuchtung aus 101: Hintergrund- Funktion ein_aus beleuchtung ein abrufen 002: Standbild aus *3.3.2 102: Standbild ein 003: Berührung aus 103: Berührung ein HINWEIS: 1. Beispiel zum Abrufen des Datums Angenommen, das aktuelle Datum von Display 01 ist wie folgt: Datum: 2017-3/15 Senden: 0x 38 30 31 67 32 59 30 30 0D (Datum abrufen: Jahr)
  • Seite 133 C. Automatische Antwort *3.2.1 Das Display versendet aktualisierte Daten/Status automatisch ohne ABRUFEN- Anfrage vom Host, wann immer folgende Daten/Status durch den Benutzer über eine der verfügbaren Methoden geändert wird, wie: Fernbedienungseinheit, Tasten am vorderen Bedienfeld oder Touchscreen. • Ein-/Austaste • Eingangswahl •...

  • Seite 134: Fernbedienungssignale Weiterleiten

    Fernbedienungssignale weiterleiten Wenn das Anzeigegerät vom PC auf Weiterleitung der Fernbedienungssignale eingestellt wird, sendet das Anzeigegerät als Reaktion auf Fernbedienungstastenbetätigung ein 7-Bytes-Paket (gefolgt von CR). In diesem Modus hat die Fernbedienung keinen Einfluss auf die Anzeigefunktion. Zum Beispiel: Die Taste VOL + bewirkt keine Änderung der Lautstärke des Displays, sondern sendet stattdessen den Lautstärke-erhöhen-Code über die RS-232- Schnittstelle an den PC.
  • Seite 135 Taste Code (Hex) Basis Optional *3.1.1 *3.1.1 Letzter Kanal INFO (Anzeige) ASPECT (ZOOM, GRÖßE) Lautstärke erhöhen (+) Lautstärke vermindern (-) STUMM Kanal/Seite aufwärts (+)/Helligkeit + Kanal/Seite aufwärts (-)/Helligkeit - Ein/Aus SOURCE (Eingang) SLEEP MENU AUFWÄRTS ABWÄRTS Links (-) Rechts (+) OK (Enter, Einstellen) EXIT...
  • Seite 136 Taste Code (Hex) Basis Optional *3.1.1 *3.1.1 (F1) ■ Grün (F2) ■ Gelb (F3) ■ Blau (F4) ■ HINWEIS: 1. Der Infrarot-Weiterleitungscode unterscheidet sich vom Fernbedienung- Tastencode. 2. Im Infrarot-Weiterleitungsmodus wird eine spezielle Befehlssequenz für die Ein/Aus-Taste ausgeführt. 2-1. Wenn das Display ausgeschaltet ist und den IR-Betriebscode empfängt: Das Anzeigegerät schaltet sich ein, leitet dann den Ein/Aus-Code per RS-232 weiter.

  • Seite 137: Anhang

    Anhang Technische Daten Element Kategorie Technische Daten IFP6553 IFP7553 IFP8653 Modell VS19955 VS19956 VS19957 Größe 64,5” 74,6” 85,6” 1428,48 (H) × 1650,24 (H) x 1895,04 (H) x Anzeigebereich 803,52 (V) mm 928,26 (V) mm 1065,96 (V) mm LCD-Bildschirm Oberflächen- Blendschutz (Trübung 25 %), harte Beschichtung (9H) behandlung Helligkeit 450 nits (typisch)
  • Seite 138 Element Kategorie Technische Daten Interner 2 x 15 W Lautsprecher Audio Subwoofer 1 x 15 W Mikrofon 8-Array-Mikrofon RS-232 RS-232-Kommunikation Ein/Aus Spannung 100 V – 240 V Wechselspannung, 50/60 Hz ≤ 5.000 m Höhe 16.404,2 ft Relative Betriebsbedingungen 20 bis 80 %, nicht kondensierend Luftfeuchtigkeit 0 °C bis 40 °C Temperatur...

  • Seite 139: Anzeigemodi

    Anzeigemodi DisplayPort Auflösung Bildfrequenz (@) 640 x 480 60, 67, 72 Hz 800 x 600 56, 60, 72, 75 Hz 832 x 624 75 Hz 1024 x 768 60, 70, 75 Hz 1152 x 864 75 Hz 1152 x 870 75 Hz 1280 x 720 60 Hz...

  • Seite 140: Usb-Typ-C

    USB-Typ-C Auflösung Bildfrequenz (@) 640 x 480 60, 67, 72 Hz 800 x 600 56, 60, 72, 75 Hz 832 x 624 75 Hz 1024 x 768 60, 70, 75 Hz 1152 x 864 75 Hz 1152 x 870 75 Hz 1280 x 720 60 Hz 1280 x 960...

  • Seite 141: Hdmi-Ausgang

    HDMI-Ausgang Auflösung Bildfrequenz (@) 720 x 480 60 Hz 1920 x 1080 60 Hz 3840 x 2160 60 Hz...

  • Seite 142: Problemlösung

    Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des ViewBoard auftreten könnten. Problem Lösungsvorschläge 1. Vergewissern Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. Fernbedienung 2. Überzeugen Sie sich davon, dass die Batterien richtig funktioniert nicht in die Fernbedienung eingelegt wurden.

  • Seite 143: Touch-Funktion

    Touch-Funktion Problem Lösungsvorschläge 1. Vergewissern Sie sich, dass die Treiber richtig installiert wurden. 2. Installieren Sie den/die Treiber neu. Touch-Funktionen 3. Vergewissern Sie sich, dass das Gerät richtig arbeiten nicht installiert wurde. 4. Vergewissern Sie sich, dass der Touchpen in Ordnung ist.

  • Seite 144: Wartung

    Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Gerätes beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. HINWEIS: Falls sich Feuchtigkeit unter dem Glas niederschlagen sollte, lassen Sie...

  • Seite 145: Informationen Zu Richtlinien Und Service

    Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. CE-Konformität für europäische Länder Dieses Gerät stimmt mit der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU überein.

  • Seite 146: Rohs2-Konformitätserklärung

    RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Empfohlene maximale...

  • Seite 147: Energy-Star-Erklärung

    ENERGY-STAR-konform sind, dämmen die Emission von Treibhausgasen durch Einhaltung strenger Kriterien bezüglich der Energieeffizienz oder der durch die U.S. Environmental Protection Agency festgelegten Anforderungen ein. Als ENERGY-STAR-Partner strebt ViewSonic nach der Erfüllung der ENERGY-STAR- Richtlinien und der Kennzeichnung aller zertifizierten Modelle mit dem ENERGY- STAR-Logo.

  • Seite 148: Indische Beschränkung Zu Gefährlichen Stoffen

    Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.

  • Seite 149: Hinweise Zum Urheberrecht

    Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.

  • Seite 150: Kundendienst

    Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. HINWEIS: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...

  • Seite 151: Eingeschränkte Garantie

    ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
  • Seite 152 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
  • Seite 153 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
