Montage- und Betriebsvorschrift
DE
KAPITEL 4
TECH� DATEN

ABMESSUNGEN

KAPITEL 5
WARTUNG
m
GEFAHR
m
GEFAHR
Rauchmelder – RMR

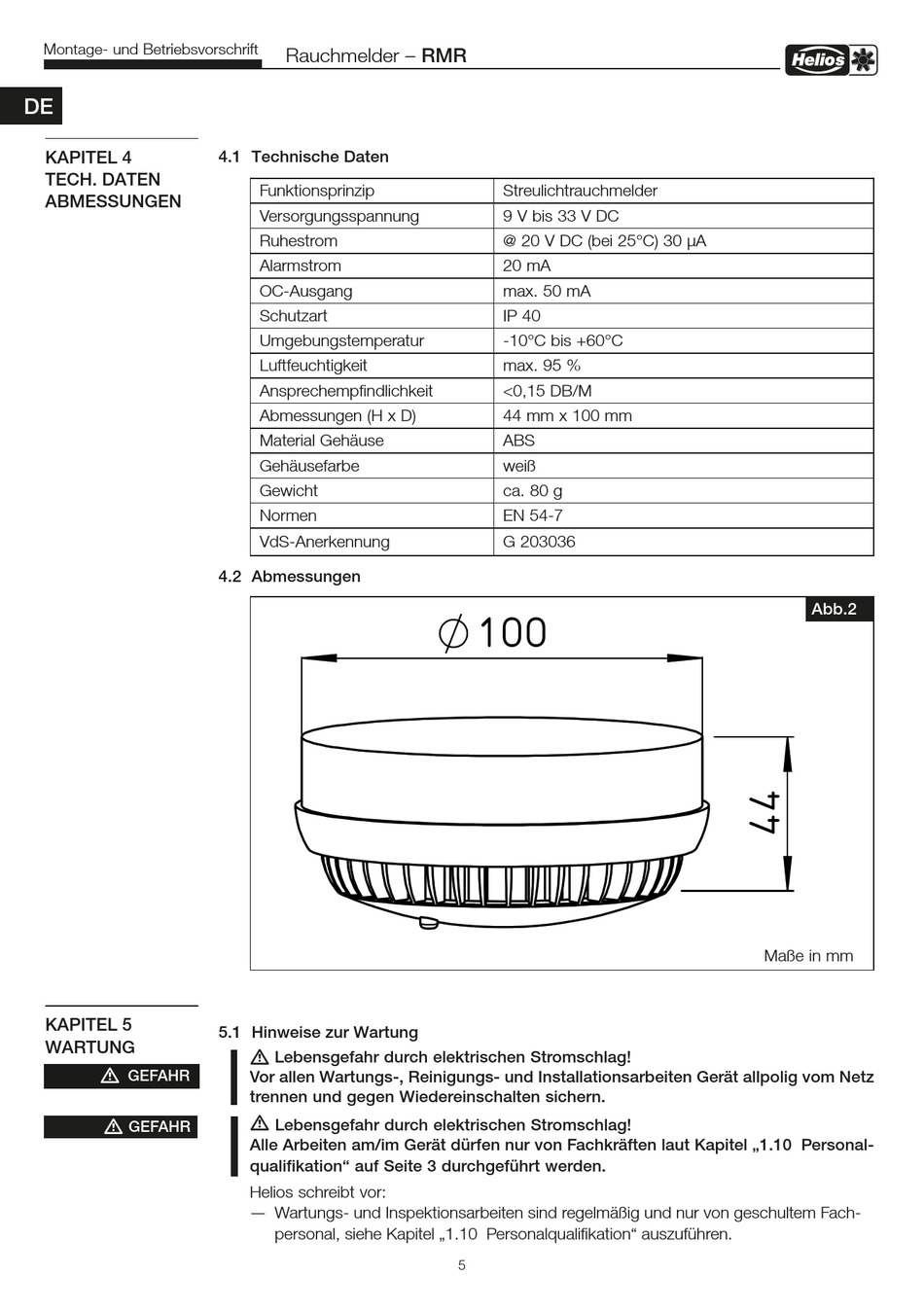

4�1 Technische Daten
Funktionsprinzip
Versorgungsspannung
Ruhestrom
Alarmstrom
OC-Ausgang
Schutzart
Umgebungstemperatur
Luftfeuchtigkeit
Ansprechempfindlichkeit
Abmessungen (H x D)
Material Gehäuse
Gehäusefarbe
Gewicht
Normen
VdS-Anerkennung
4�2 Abmessungen
5�1 Hinweise zur Wartung
m
Lebensgefahr durch elektrischen Stromschlag!
Vor allen Wartungs-, Reinigungs- und Installationsarbeiten Gerät allpolig vom Netz
trennen und gegen Wiedereinschalten sichern�
m
Lebensgefahr durch elektrischen Stromschlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1�10 Personal-
qualifikation" auf Seite 3 durchgeführt werden�
Helios schreibt vor:
― Wartungs- und Inspektionsarbeiten sind regelmäßig und nur von geschultem Fach-
personal, siehe Kapitel „1.10 Personalqualifikation" auszuführen.
Streulichtrauchmelder
9 V bis 33 V DC
@ 20 V DC (bei 25°C)
20 mA
max. 50 mA
IP 40
-10°C bis +60°C
max. 95 %
<0,15 DB/M
44 mm x 100 mm
ABS
weiß
ca. 80 g
EN 54-7
G 203036
100
5
30 μA
Abb�2
Maße in mm
