Smoke detector – RMR

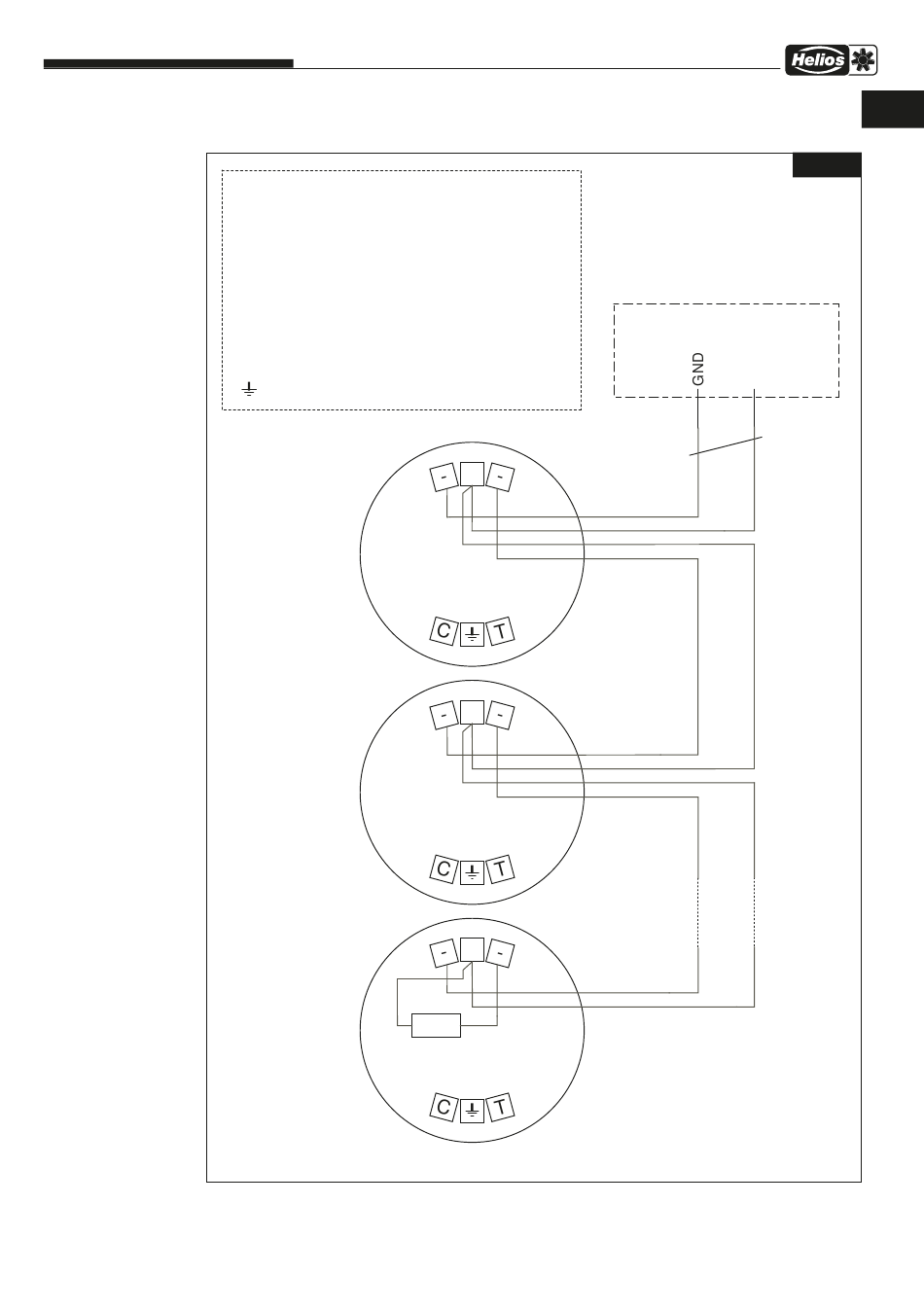

3�3 Wiring SS-1146
RMR
,
Art.Nr. 4984 005
Supply Voltage 9-33V DC
Versorgung 9-33V DC
Quiescent Current approx� 30 µA
Ruhestrom ca. 30 µA
Alarm Current 20 mA
Alarmstrom 20 mA
open collector- output
C - open Kollektor-Ausgang,
switches off in the event of an alarm (-)
schaltet bei Alarm gegen (-)
(max. output load 50mA)
(max. Ausgangsbelastung 50mA)
unused
T - unbenutzt
unused
- unbenutzt
RMR
Art.Nr. 4984 005
RMR
Art.Nr. 4984 005
RMR
Art.Nr. 4984 005
+
+
Max. number of
max. Melderanzahl
detectors see
siehe Anleitung der
instructions for the
Auswerteeinheit
evaluation unit.
+
R/ EM
Terminating resistor or end
Endwiderstand bzw.
modul depending on
Endmodul abhängig
central.
von der Zentrale
4
Control cabinet
Schaltschrank-
evaluation unit
Auswerteeinheit
(evaluation)
(Auswertung)
+
2
z.B. J-Y(ST)Y 0,8mm²
if necessary wiring with
ggf. Verdrahtung
functional integrity
mit Funktionserhalt
Connection to the
Der Anschluss der
detector base�
Geräte erfolgt
am Meldersockel
EN
Fig�1
