Montage- und Betriebsvorschrift
Rauchmelder – RMR

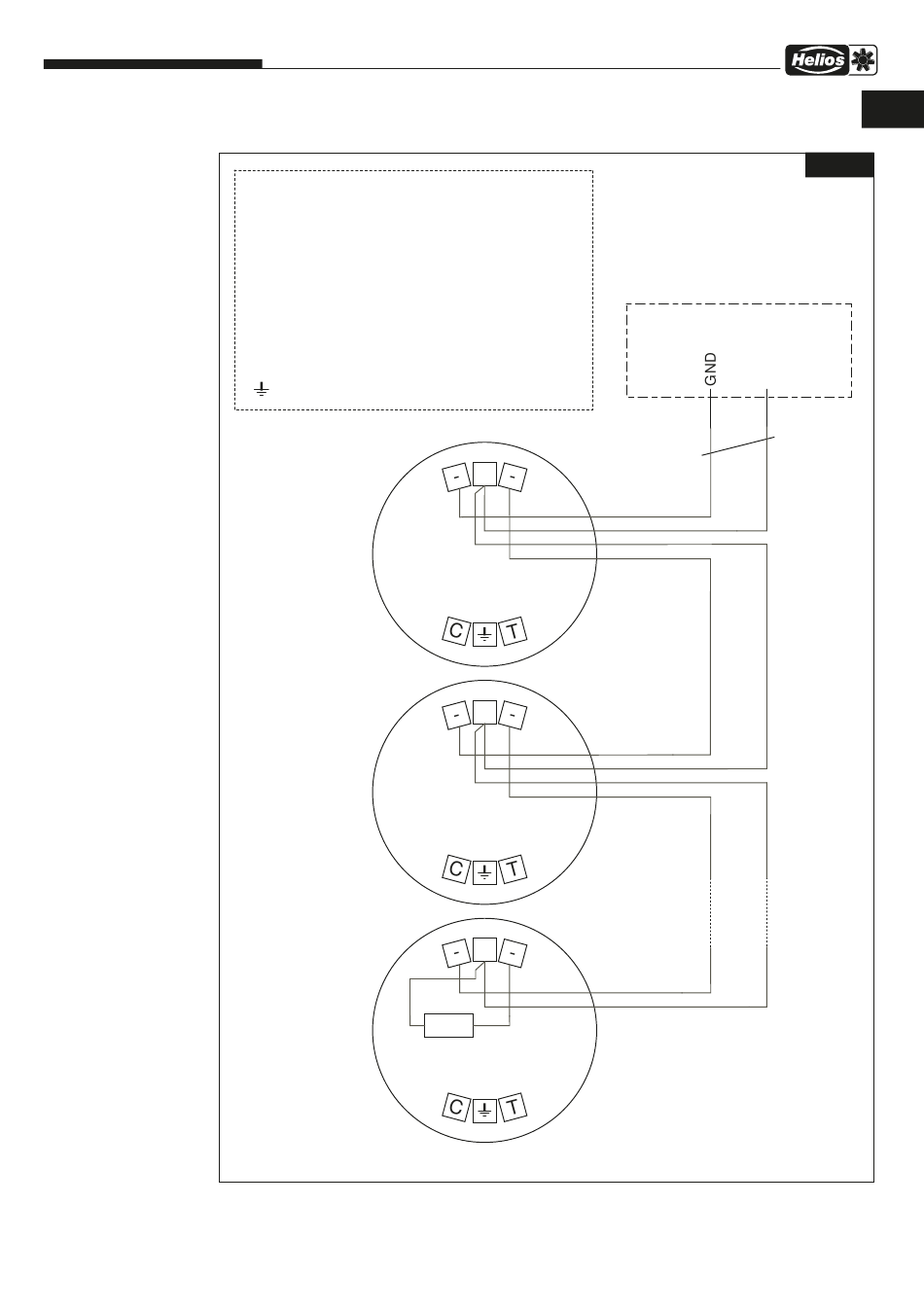

3�3 Schaltplan SS-1146
RMR
,
Art.Nr. 4984 005
Versorgung 9-33V DC
Ruhestrom ca. 30 µA
Alarmstrom 20 mA
C - open Kollektor-Ausgang,
schaltet bei Alarm gegen (-)
(max. Ausgangsbelastung 50mA)
T - unbenutzt
- unbenutzt
RMR
Art.Nr. 4984 005
RMR
Art.Nr. 4984 005
RMR
Art.Nr. 4984 005
85440 001 SS-1146 26.07.16
+
+
max. Melderanzahl
siehe Anleitung der
Auswerteeinheit
+
R/ EM
Endwiderstand bzw.
Endmodul abhängig
von der Zentrale
4
Schaltschrank-
Auswerteeinheit
(Auswertung)
+
2
z.B. J-Y(ST)Y 0,8mm²
ggf. Verdrahtung
mit Funktionserhalt
Der Anschluss der
Geräte erfolgt
am Meldersockel
DE
Abb�1
