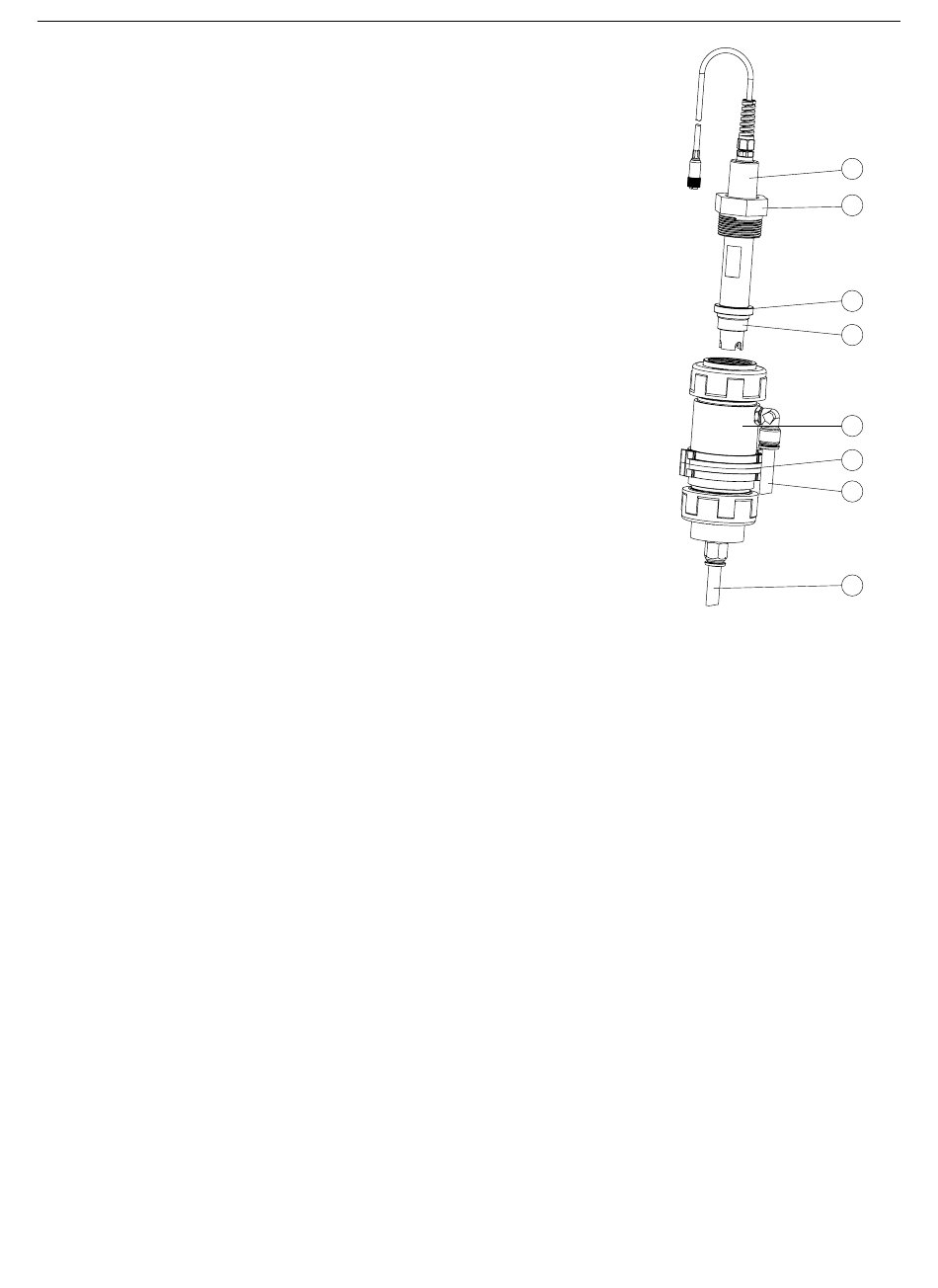

TEIL C Anschluss der Sonde an das Steuergerät
• Entfernen Sie die Schutzkappe und überprüfen Sie, ob der O-Ring (2) vorhanden ist.
• Setzen Sie die Mutter (5) in die Sonde ein. Schrauben Sie den Adapter (4) vorsichtig in die
Sonde und achten Sie darauf, dass der O-Ring nicht beschädigt wird.
• Befestigen Sie den Kragen (7) mit der mitgelieferten Schraube an der Platte.
• Setzen Sie die zusammengebaute Fließzelle (siehe Teil B) in die Manschette (7) ein und
überlappen Sie die beiden Flügel der Manschette. Drücken Sie die überlappenden Flügel
von Hand zusammen, bis die Manschette einrastet.
• Führen Sie die Sonde (3) vorsichtig in die Durchflusszelle ein und achten Sie dabei darauf,
dass der O-Ring nicht beschädigt wird. Der auf der Sonde montierte Adapter (4) sollte sich
nun in der Durchflusszelle befinden.
• Schrauben Sie die Mutter (3) so fest, dass die Elektroden- und Durchflusszellenbaugruppe
sicher sitzt.
• Führen Sie den Schlauch des Ansaugventils (6a) in den Sattel ein.
• Führen Sie den Schlauch des Dosierventils (6b) in den Sattel ein.
Hinweis: Bereiten Sie die Sonde vor und kalibrieren Sie sie, bevor Sie sie in die
Durchflusszelle einbauen.
