4.3. VERKABELUNG

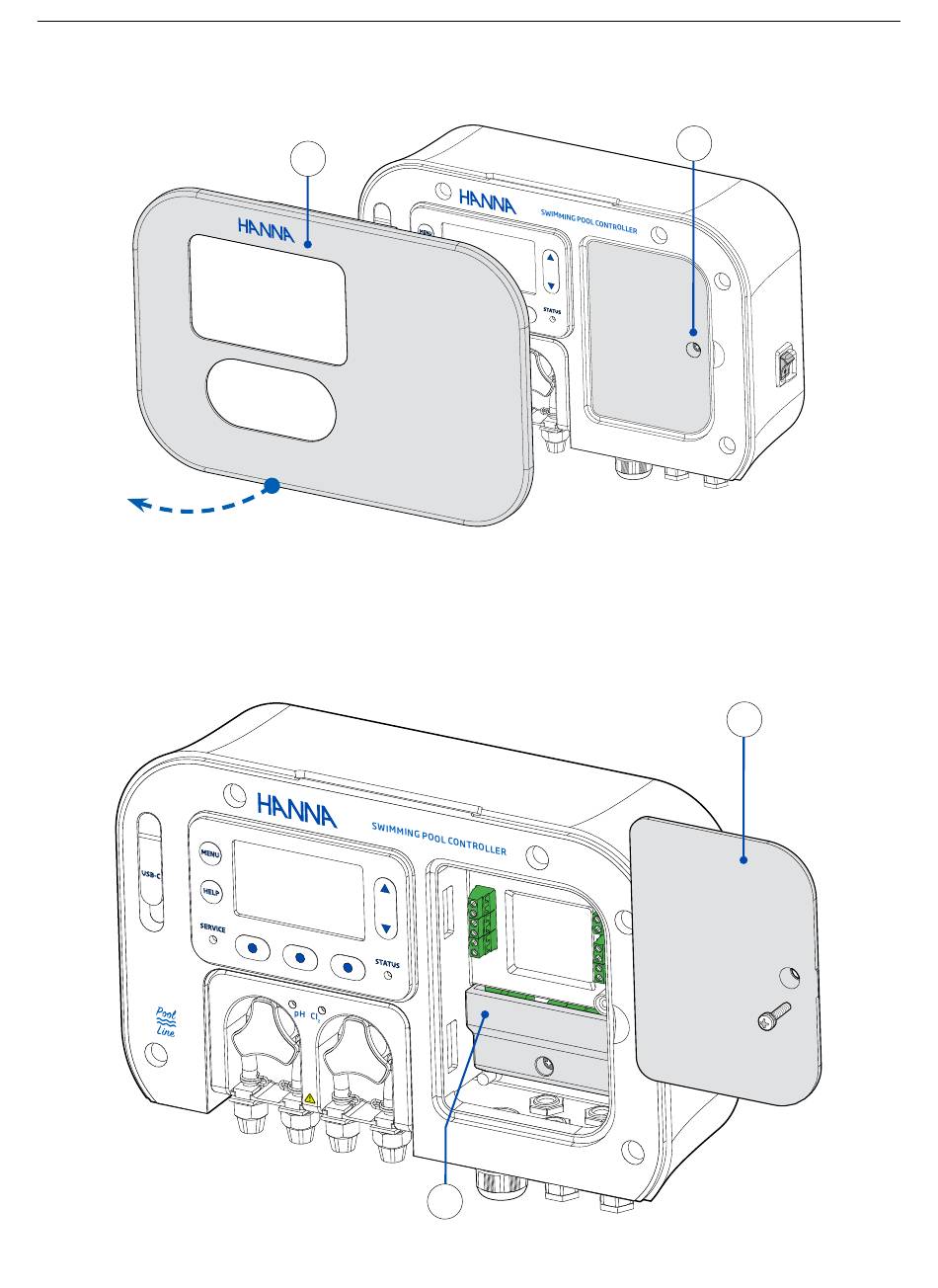

Entfernen Sie die magnetische Frontplatte (A), um Zugang zur Abdeckung der elektrischen Anschlüsse (B) zu erhalten.
Fach für elektrische Niederspannungsanschlüsse-
1. Entfernen Sie mit einem Schraubendreher die einzelne Schraube, mit der die Schalttafelabdeckung (B) befestigt ist
Fach für elektrische Hochspannungsanschlüsse-
2. Entfernen Sie mit einem Schraubendreher die einzelne Schraube, mit der die Abdeckung der Sicherheitsblende- (C) befestigt ist
A
C
Beschreibung
B
B
