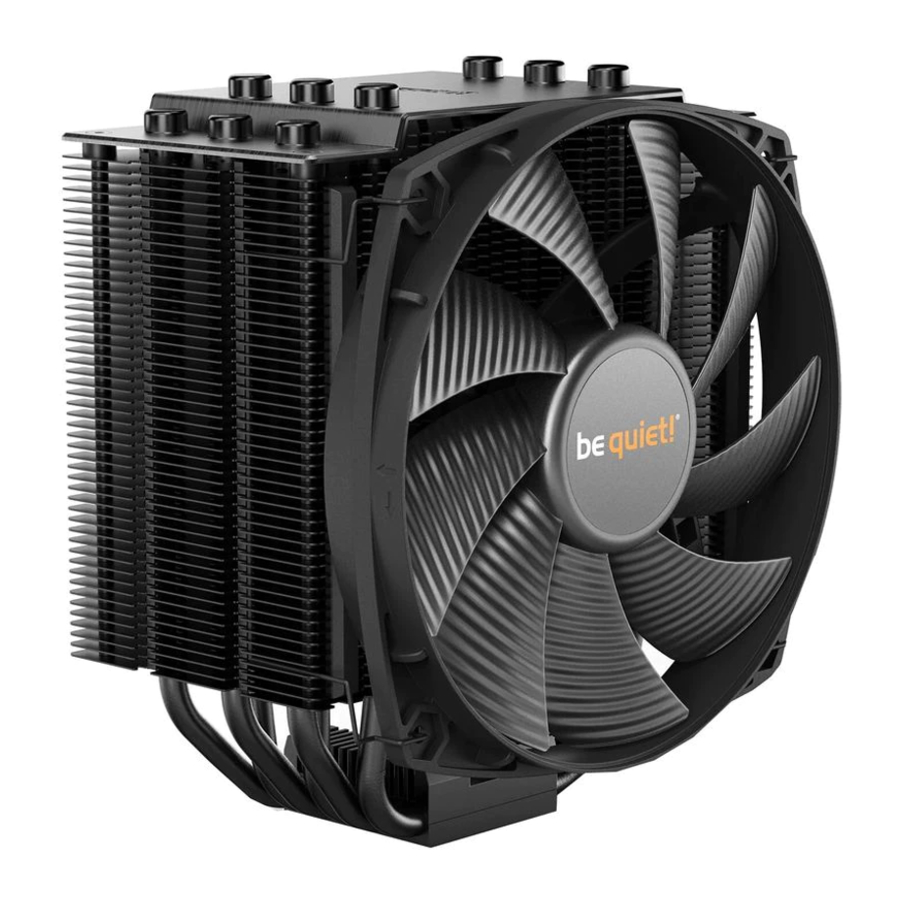

BE QUIET! DARK ROCK 4 Installationsanleitung

Einleitung

Produktinformationen zu diesem CPU-Kühler:

www.bequiet.com/bk021

Die folgenden Anweisungen führen Sie durch den Installationsprozess. Sollten Sie Installationsprobleme haben, zögern Sie bitte nicht, unseren Kundendienst unter service@bequiet.com zu kontaktieren. Bitte beachten Sie, dass be quiet! keine Haftung für Schäden aufgrund von Kompatibilitätsproblemen übernehmen kann.

Lieferumfang

Bezeichnung Menge
be quiet! Dark Rock 4 Kühler 1
135mm Lüfter 1
Intel Backplate 1
Intel Montagewinkel 2
Lange AMD Montagewinkel 2
Intel Montagewinkel LGA 1700 2
Kühler-Montagebrücke 1
Intel Abstandshülse A 4
Intel Abstandshülse B 4
AMD Abstandshülsen 4
Befestigungsschrauben für Montagewinkel 4
Befestigungsschrauben für Montagebrücke 2
Intel Backplate-Schrauben 4
AMD Backplate-Schrauben 4
O-Ringe 4
Kreuzschlitzschraubendreher 1
Wärmeleitpaste 1
Lüfterklammern 4

Intel: LGA 2011 (-3) square ILM / LGA 2066

Allgemein
Wir empfehlen die Vormontage des Kühlers außerhalb des PC-Gehäuses für die spätere Installation.

Die folgenden Teile werden hierfür benötigt:
1x Dark Rock 4 CPU-Kühler (1), 1x 135mm Lüfter (2), 2x Intel Montagewinkel (4), 1x Kühler-Montagebrücke (7), 4x Intel Abstandshülse A (8), 4x Befestigungsschrauben für Montagewinkel (11), 2x Befestigungsschrauben für Montagebrücke (12), 1x Kreuzschlitzschraubendreher (16), 1x Wärmeleitpaste (17), 2x Lüfterklammern (18)

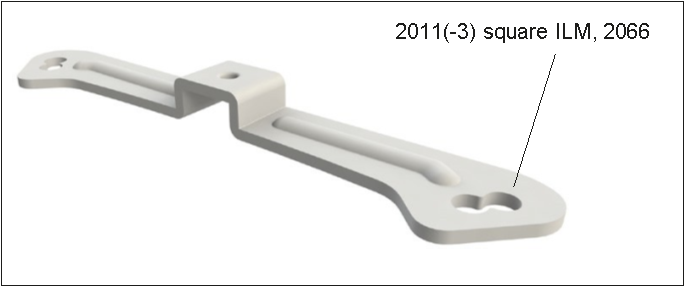

Intel: LGA 2011 (-3) square ILM / LGA 2066 Übersicht

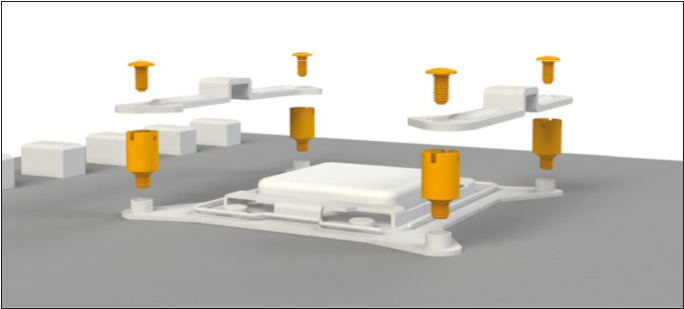

Montage des Kühler-Montagerahmens

Schrauben Sie zunächst die Intel Abstandshülsen A auf die Gewinde des Sockelrahmens. Legen Sie die Intel Montagewinkel über die Intel Abstandshülsen und schrauben Sie diese mit den Befestigungsschrauben für Montagewinkel fest. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden.
Montage des Kühler-Montagerahmens

Montage des CPU-Kühlers

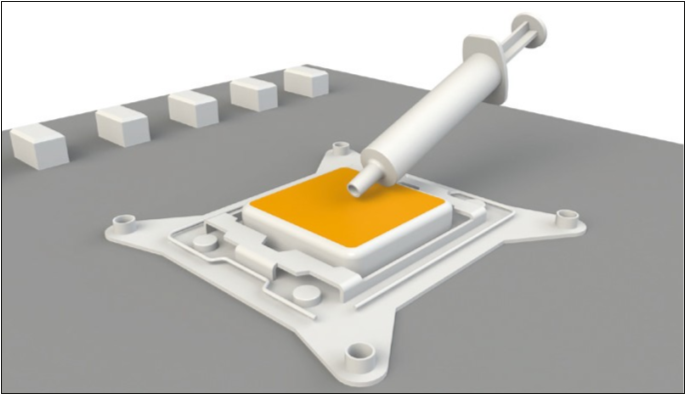

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste auf der Oberfläche der CPU. Die mitgelieferte Menge reicht für ein oder zwei Anwendungen aus.


Die mitgelieferte Wärmeleitpaste ist nicht zum Verzehr geeignet. Bei Verschlucken viel Wasser trinken und umgehend ärztliche Hilfe in Anspruch nehmen. Außerhalb der Reichweite von Kindern aufbewahren. Kontakt mit Haut und Augen vermeiden.

Montage des CPU-Kühlers - Schritt 1

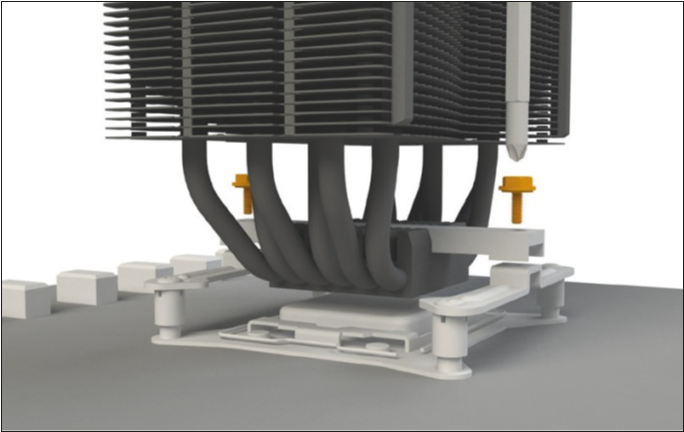

Positionieren Sie die Kühler-Montagebrücke mittig auf dem Kühler. Anschließend setzen Sie die Kühler-Einheit auf die CPU. Führen Sie die Befestigungsschrauben für die Montagebrücke von oben in die Kühler-Montagebrücke ein und ziehen Sie diese dann abwechselnd fest. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden.

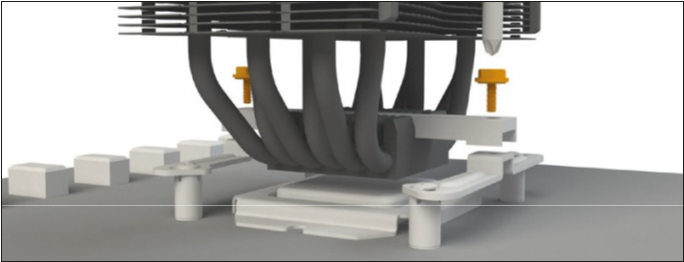

Montage des CPU-Kühlers - Schritt 2

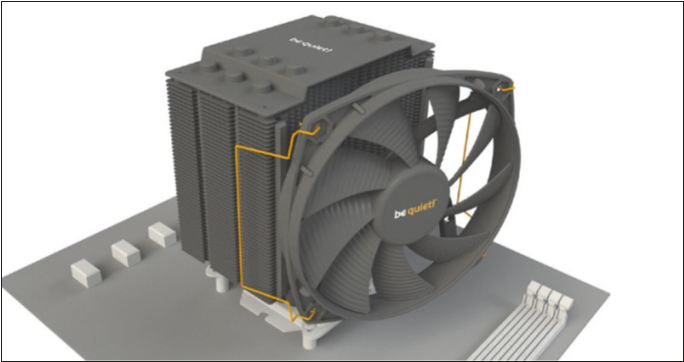

Befestigen Sie den 135mm Lüfter mit den Lüfterklammern an der Kühler-Einheit. Verbinden Sie den Lüfter mit dem PWM-Signal des Mainboards.

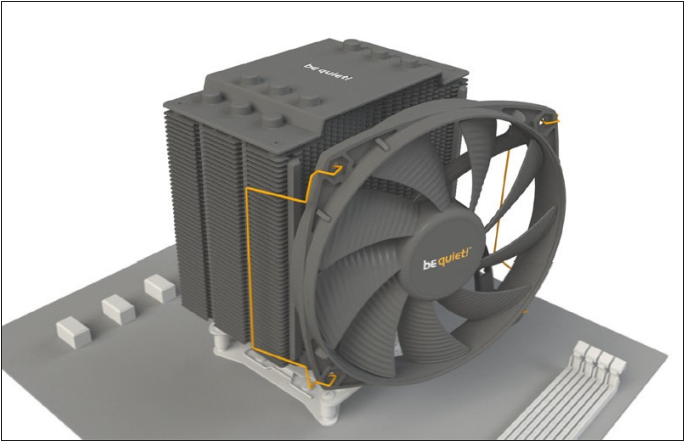

Montage des CPU-Kühlers - Schritt 3

Beim Demontieren des 135mm Lüfters drücken Sie die Nasen der Lüfterklammern vom Lüfter weg.

Intel: LGA 1200 / 1150 / 1151 / 1155

Allgemein
Wir empfehlen die Vormontage des Kühlers außerhalb des PC-Gehäuses für die spätere Installation.

Die folgenden Teile werden hierfür benötigt:

1x Dark Rock 4 CPU-Kühler (1), 1x 135mm Lüfter (2), 1x Intel Backplate (3), 2x Intel Montagewinkel (4), 1x Kühler-Montagebrücke (7), 4x Intel Abstandshülse B (9), 4x Befestigungsschrauben für Montagewinkel (11), 2x Befestigungsschrauben für Montagebrücke (12), 4x Intel Backplate-Schrauben (13), 4x O-Ringe (15), 1x Kreuzschlitzschraubendreher (16), 1x Wärmeleitpaste (17), 2x Lüfterklammern (18)

Montage der Backplate

Positionieren Sie die Intel Backplate-Schrauben in den Aussparungen auf der Rückseite der Intel Backplate. Achten Sie dabei auf die Ausrichtung mit den für den jeweiligen Sockel vorgebohrten Löchern.

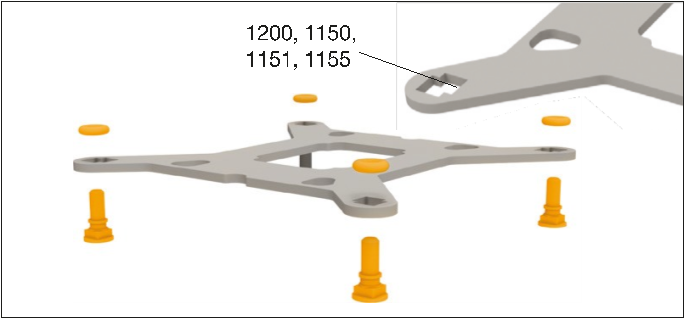

Montage der Backplate - Teil 1

Zur Befestigung der Backplate-Schrauben an der Intel Backplate verwenden Sie die O-Ringe. Sobald die Montage der Intel Backplate für den jeweiligen Intel Sockel abgeschlossen ist, positionieren Sie diese unter dem Mainboard. Achten Sie darauf, dass die Backplate-Schrauben exakt in den Mainboard-Löchern positioniert sind.

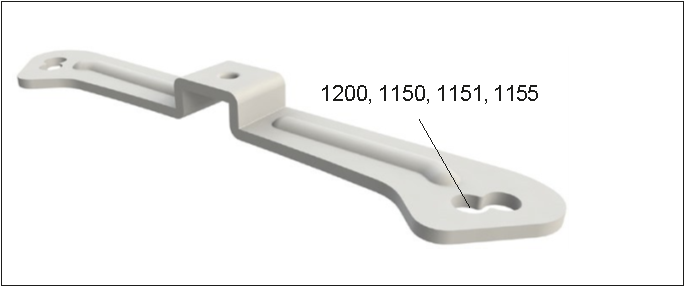

Montage der Backplate - Teil 2

Installation der Montagewinkel

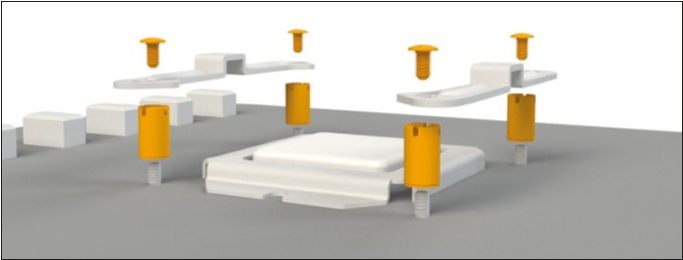

Schrauben Sie die Intel Abstandshülsen B auf die zuvor positionierte Intel Backplate. Positionieren Sie dann die Intel Montagewinkel über den Intel Abstandshülsen B und befestigen Sie diese mit den Befestigungsschrauben für Montagewinkel. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden.
Installation der Montagewinkel

Montage des CPU-Kühlers

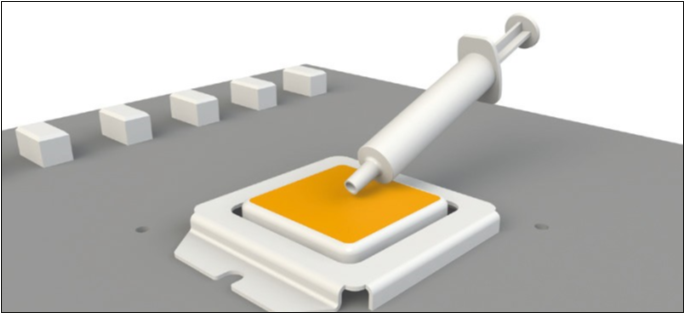

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste auf der Oberfläche der CPU. Die mitgelieferte Menge reicht für ein oder zwei Anwendungen aus.
Montage des CPU-Kühlers Schritt 1


Die mitgelieferte Wärmeleitpaste ist nicht zum Verzehr geeignet. Bei Verschlucken viel Wasser trinken und umgehend ärztliche Hilfe in Anspruch nehmen. Außerhalb der Reichweite von Kindern aufbewahren. Kontakt mit Haut und Augen vermeiden.

Positionieren Sie die Kühler-Montagebrücke mittig auf dem Kühler. Anschließend setzen Sie die Kühler-Einheit auf die CPU. Führen Sie die Intel-/Befestigungsschrauben für die Montagebrücke von oben in die Kühler-Montagebrücke ein und ziehen Sie diese dann abwechselnd fest. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden.
Montage des CPU-Kühlers - Schritt 2

Befestigen Sie den 135mm Lüfter mit den Lüfterklammern an der Kühler-Einheit. Verbinden Sie den Lüfter mit dem PWM-Signal des Mainboards.
Montage des CPU-Kühlers - Schritt 3

Beim Demontieren des 135mm Lüfters drücken Sie die Nasen der Lüfterklammern vom Lüfter weg.

Intel: LGA 1700

Allgemeines
Wir empfehlen die Vormontage des Kühlers außerhalb des PC-Gehäuses für die spätere Installation.

Folgende Teile werden hierfür benötigt:

1x Dark Rock 4 CPU-Kühler (1), 1x 135mm Lüfter (2), 1x Intel Backplate (3), 2x Intel Montageschienen LGA 1700 (6), 1x Kühler-Montagebrücke (7), 4x Intel Abstandsmutter B (9), 4x Befestigungsschrauben für Montageschienen (11), 2x Befestigungsschrauben für Montagebrücke (12), 4x Intel Backplate-Schrauben (13), 4x O-Ringe (15), 1x Kreuzschlitzschraubendreher (16), 1x Wärmeleitpaste (17), 4x Lüfterklammern (18)

Backplate-Montage

Positionieren Sie die Intel Backplate-Schrauben in den hierfür vorgesehenen Aussparungen auf der Rückseite der Intel Backplate. Achten Sie hierbei auf die korrekte Ausrichtung zu den für jeden Sockel speziell gebohrten Löchern.

Zur Fixierung der Backplate-Schrauben auf der Intel Backplate verwenden Sie die O-Ringe. Ist die Montage der Intel Backplate für den jeweiligen Intel-Sockel abgeschlossen, positionieren Sie diese unter dem Mainboard. Achten Sie hierbei darauf, dass die Intel Backplate-Schrauben exakt in den Mainboard-Löchern sitzen.

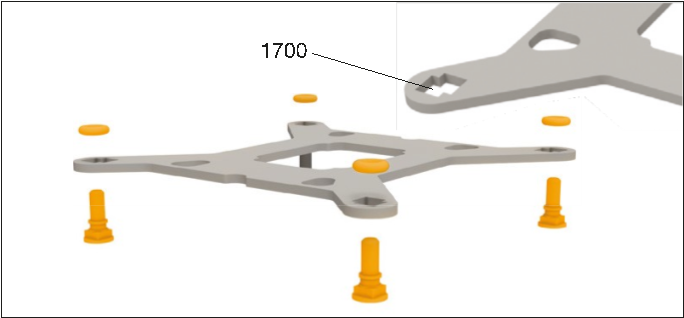

Intel: LGA 1700-Backplate-Montage

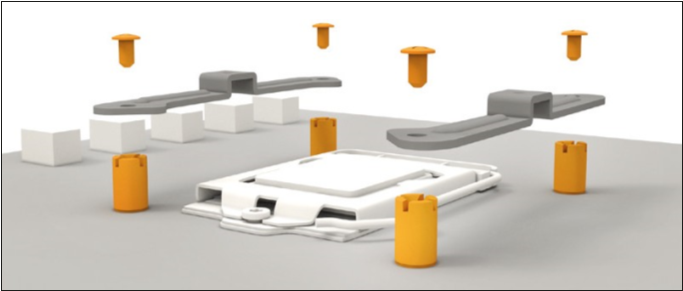

Installation der Montageschienen

Schrauben Sie die Intel Abstandsmutter B auf die zuvor positionierte Intel Backplate. Positionieren Sie anschließend die Intel Montageschienen LGA 1700 über den Intel Abstandsmuttern B und befestigen Sie diese mit den Befestigungsschrauben für Montageschienen. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden. Intel: LGA 1700-Montage der Montageschienen -Schritt 1

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste auf der Oberfläche der CPU. Die mitgelieferte Menge ist für eine bis zwei Anwendungen ausreichend.


Die mitgelieferte Wärmeleitpaste ist nicht für den menschlichen Verzehr geeignet. Bei Verschlucken viel Wasser trinken und umgehend einen Arzt aufsuchen. Von Kindern fernhalten. Kontakt mit Haut und Augen vermeiden.

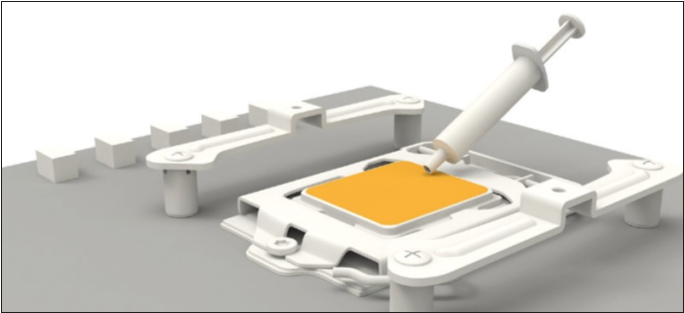

Intel: LGA 1700-Montage der Montageschienen -Schritt 2

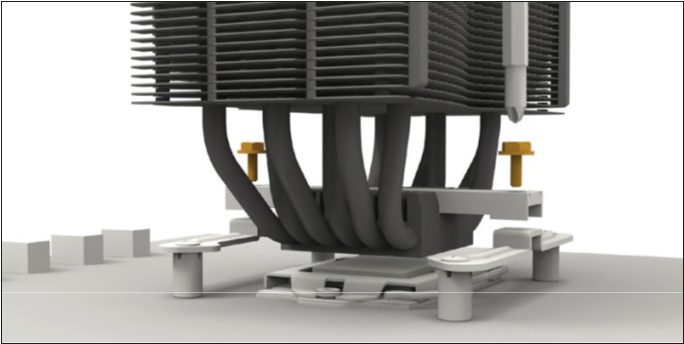

Positionieren Sie die Kühler-Montagebrücke mittig auf dem Kühler. Setzen Sie anschließend die Kühleinheit auf die CPU. Führen Sie die Befestigungsschrauben für die Montagebrücke von oben in die Kühler-Montagebrücke ein und ziehen Sie diese anschließend abwechselnd fest. Intel: LGA 1700-Montage der Montageschienen -Schritt 3

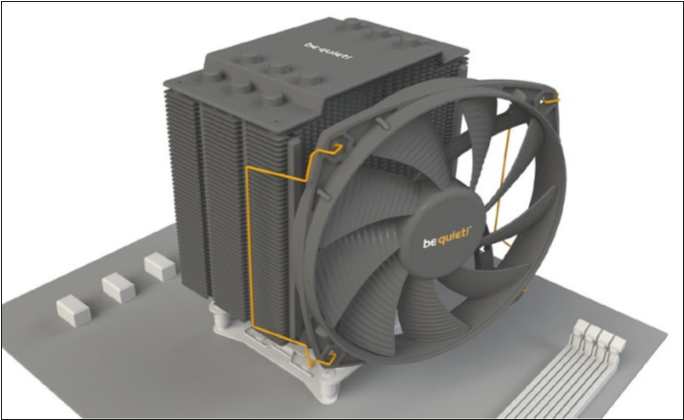

Montieren Sie den 135mm Lüfter mit Hilfe der Lüfterklammern auf der Kühleinheit. Verbinden Sie den Lüfter mit dem PWM-Signal des Mainboards. Intel: LGA 1700-Montage der Montageschienen -Schritt 4

Beim Demontieren des 135mm Lüfters drücken Sie die Nasen der Lüfterklammern vom Lüfter weg.

AMD: AM5 / AM4

Allgemeines
Wir empfehlen die Vormontage des Kühlers außerhalb des PC-Gehäuses für die spätere Installation.

Folgende Teile werden hierfür benötigt:

1x Dark Rock 4 CPU-Kühler (1), 1x 135mm Lüfter (2), 2x lange AMD Montageschienen (5) 1x Kühler-Montagebrücke (7), 4x AMD Abstandsmuttern (10), 2x Befestigungsschrauben für Montagebrücke (12), 4x AMD Backplate-Schrauben (14), 1x Kreuzschlitzschraubendreher (16), 1x Wärmeleitpaste (17), 2x Lüfterklammern (18) AMD: AM5 / AM4 Übersicht

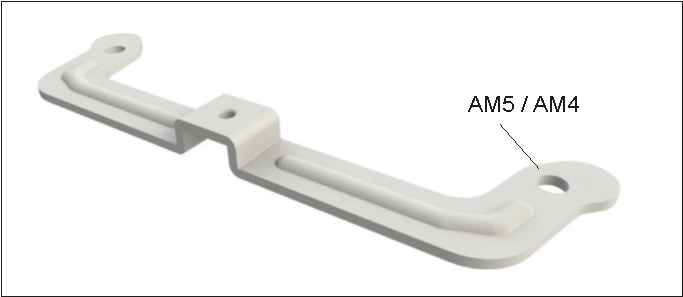

Montage des Kühler-Montagerahmens

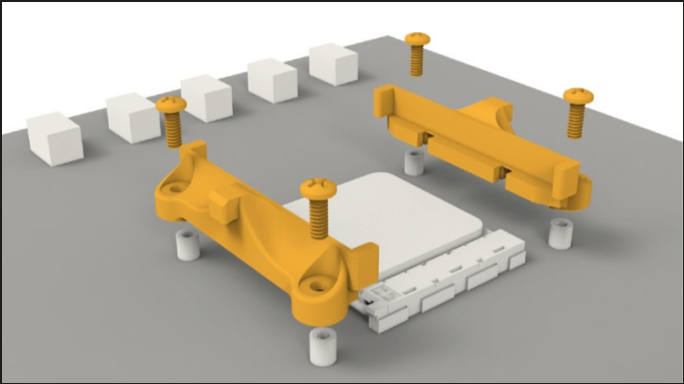

Um die Montage des Kühlers zu ermöglichen, entfernen Sie bitte beide Kunststoffhalterungen des AMD-Retentionsmoduls. Die werkseitig an der Rückseite des Mainboards befestigte Backplate wird für die spätere Installation des Kühlers benötigt. AMD: AM5 / AM4-Montage des Kühler-Montagerahmens Teil 1

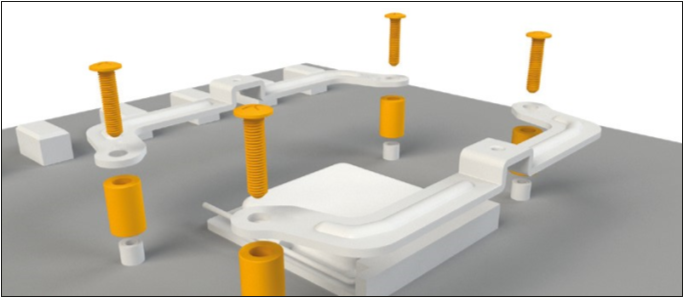

Setzen Sie die vier AMD Abstandsmuttern auf die von der Vorderseite durchgesteckten Backplate-Bolzen und befestigen Sie beide langen AMD Montageschienen mit den AMD Backplate-Schrauben. AMD: AM5 / AM4-Montage des Kühler-Montagerahmens Teil 2

Montage des CPU-Kühlers

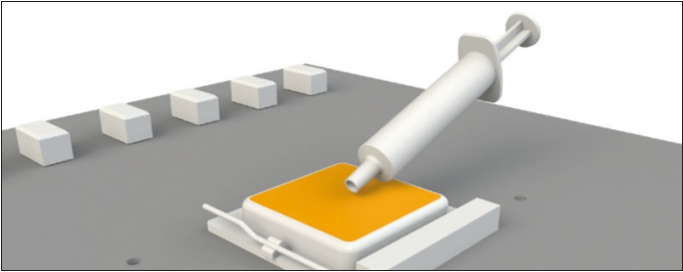

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste auf der Oberfläche der CPU. Die mitgelieferte Menge ist für eine bis zwei Anwendungen ausreichend.AMD: AM5 / AM4-Montage des CPU-Kühlers -Schritt 1


Die mitgelieferte Wärmeleitpaste ist nicht für den menschlichen Verzehr geeignet. Bei Verschlucken viel Wasser trinken und umgehend einen Arzt aufsuchen. Von Kindern fernhalten. Kontakt mit Haut und Augen vermeiden.

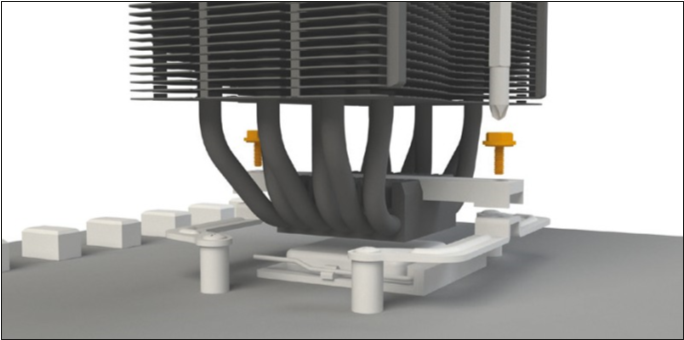

Positionieren Sie die Kühler-Montagebrücke mittig auf dem Kühler. Setzen Sie anschließend die Kühleinheit auf die CPU. Führen Sie die Befestigungsschrauben für die Montagebrücke von oben in die Kühler-Montagebrücke ein und ziehen Sie diese anschließend abwechselnd fest. Hierfür können Sie den Kreuzschlitzschraubendreher verwenden. AMD: AM5 / AM4-Montage des CPU-Kühlers -Schritt 2

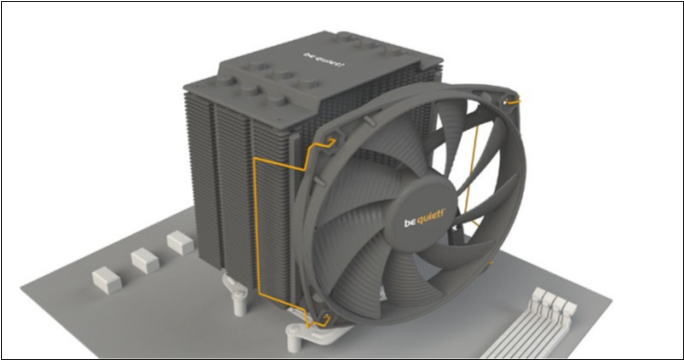

Montieren Sie den 135mm Lüfter mit Hilfe der Lüfterklammern auf der Kühleinheit. Verbinden Sie den Lüfter mit dem PWM-Signal des Mainboards. AMD: AM5 / AM4-Montage des CPU-Kühlers -Schritt 3

Beim Demontieren des 135mm Lüfters drücken Sie die Nasen der Lüfterklammern vom Lüfter weg.

Garantie

  • 3 Jahre Herstellergarantie für Endverbraucher (Nur Originalkauf bei autorisierten be quiet!-Händlern)
  • Garantiearbeiten können nur mit beiliegender Kopie des Kaufbelegs eines autorisierten be quiet!-Händlers bearbeitet werden
  • Manipulationen und bauliche Veränderungen jeglicher Art sowie Schäden durch externe mechanische Einwirkungen führen zu einem vollständigen Erlöschen der Garantie
  • Es gelten unsere Allgemeinen Garantiebedingungen, einsehbar unter bequiet.com

Eingeschränkte Garantie

Gemäß den unten angegebenen Bedingungen dieser eingeschränkten Garantie gewährleistet be quiet!, dass seine neuen Produkte für die Dauer der Garantiezeit frei von Mängeln sind, die auf fehlerhafte Materialien und fehlerhafte Herstellung zurückzuführen sind.

  1. ANWENDBARKEIT
    Diese nicht übertragbare Garantie gilt für neu gekaufte, originalverpackte be quiet! Produkte und kann nur vom ursprünglichen Endkäufer geltend gemacht werden. Ein Kaufnachweis ist für Garantieleistungen erforderlich und sollte daher aufbewahrt werden. be quiet! bietet keine Garantieregistrierungsdienste an.
  2. GARANTIEZEITRAUM
    Für berechtigte Produkte sind Teile und Arbeitsleistungen für den anwendbaren Garantiezeitraum ab Kaufdatum gewährleistet. Der anwendbare Garantiezeitraum variiert je nach Produktmodell und ist in Ihrer Benutzerdokumentation, auf der Produktverpackung oder wie unten aufgeführt angegeben. Sollten sich diese Garantiezeiträume unterscheiden, gilt der längste angegebene Garantiezeitraum. Ersetzte Produkte werden für den Rest des ursprünglichen Garantiezeitraums oder dreißig Tage, je nachdem, welcher Zeitraum länger ist, gewährleistet.
  3. AUSSCHLÜSSE
    Folgendes ist nicht durch die Garantie abgedeckt:
    1. Normaler Verschleiß.
    2. Jedes Produkt, das ohne Genehmigung von be quiet! modifiziert wurde, oder dessen Seriennummer oder Garantiesticker unkenntlich gemacht, geändert oder entfernt wurde.
    3. Schäden, Verschlechterung oder Fehlfunktionen, die aus folgendem resultieren: Unfall, Missbrauch, unsachgemäße oder falsche Verwendung, Nachlässigkeit, Anschluss an eine ungeeignete Spannungsquelle, unbefugte Produktmodifikation oder Nichtbeachtung der dem Produkt beiliegenden Anweisungen.
      Feuer, Wasser, Blitzschlag oder andere Naturereignisse.
      Reparaturen oder Reparaturversuche durch Personen, die nicht von be quiet! autorisiert sind.
      Versand- oder Transportschäden (Ansprüche müssen beim Spediteur geltend gemacht werden).
      Jede andere Ursache, die nicht mit einem Material- oder Herstellungsfehler zusammenhängt.
    4. Kartons, Gehäuse, Batterien, Schränke, Bänder, Zubehör oder andere Verbrauchsmaterialien, die mit diesem Produkt verwendet werden.
    5. be quiet!, Inc. garantiert nicht, dass dieses Produkt Ihren Anforderungen entspricht. Es liegt in Ihrer Verantwortung, die Eignung dieses Produkts für Ihren Zweck zu bestimmen.
    6. Kosten für Ausbau oder Installation.
    7. Versandkosten.
    8. Alle Nebenkosten.
  4. AUSSCHLUSS VON SCHADENERSATZANSPRÜCHEN
    Die einzige Verpflichtung und Haftung von be quiet! im Rahmen dieser Garantie ist auf die Reparatur oder den Ersatz eines defekten Produkts nach eigenem Ermessen beschränkt. be quiet! haftet in keinem Fall für besondere, zufällige, indirekte oder Folgeschäden jeglicher Art, einschließlich, aber nicht beschränkt auf Gewinn-, Umsatz- oder Datenverluste (ob direkt oder indirekt), Schäden, die aus einer Dienstunterbrechung und einem Geschäftsverlust resultieren, oder für Haftung aus unerlaubter Handlung in Bezug auf dieses Produkt oder dessen Nutzung oder Besitz, selbst wenn be quiet! zuvor auf die Möglichkeit solcher Schäden hingewiesen wurde.
  5. EINSCHRÄNKUNGEN STILLSCHWEIGENDER GEWÄHRLEISTUNGEN
    Es gibt keine weiteren, ausdrücklichen oder stillschweigenden Gewährleistungen, einschließlich, aber nicht beschränkt auf die der Marktgängigkeit oder der Eignung für einen bestimmten Zweck. Die Dauer stillschweigender Gewährleistungen ist auf die im Absatz II.50 angegebene Garantiedauer beschränkt.
  6. ÖRTELICHES RECHT UND IHRE GARANTIE
    Diese Garantie gewährt Ihnen spezifische gesetzliche Rechte. Sie können auch andere Rechte haben, die Ihnen nach lokalem Recht zustehen. Diese Rechte können variieren.
  7. KEINE ANDEREN GARANTIEN
    Kein be quiet!-Mitarbeiter, Händler oder anderer Vertreter ist befugt, Änderungen, Erweiterungen oder Ergänzungen an dieser Garantie vorzunehmen.
  8. SO ERHALTEN SIE TECHNISCHEN SUPPORT ODER GARANTIELEISTUNGEN
    Bitte beachten Sie das Handbuch Ihres Produkts oder besuchen Sie den Abschnitt Online-Support unter www.bequiet.com für Details und Kontaktinformationen. Für Garantieleistungen müssen Sie einen Kaufnachweis erbringen.
