Betriebsanleitung

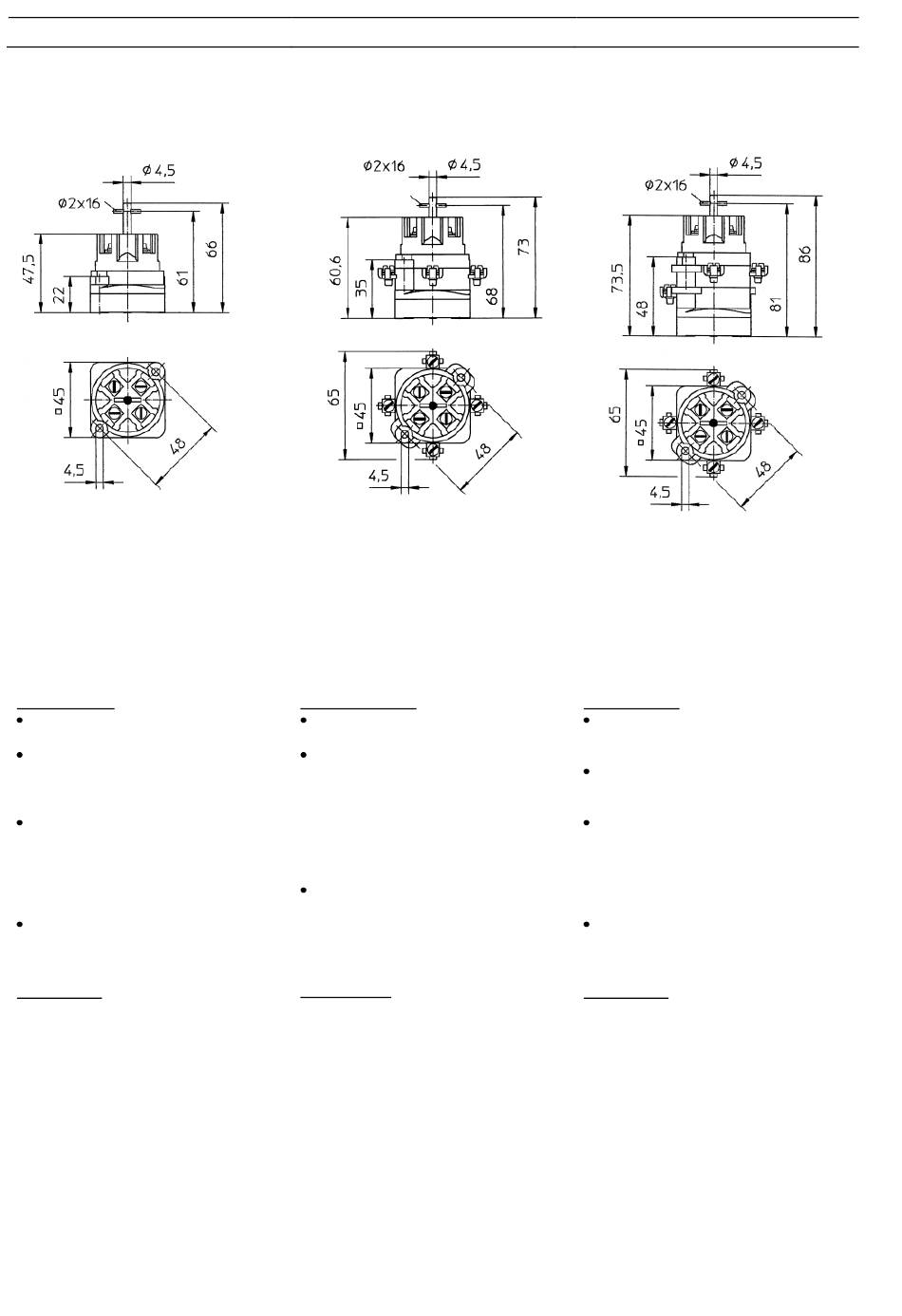

4 Maßzeichnungen
8008/2-0..
5 Transport und Lagerung
Transport und Lagerung sind nur in
Originalverpackung gestattet.
6 Installation
Netzanschluss:
Der Leiteranschluss ist mit besonderer
Sorgfalt durchzuführen.
Die Leiterisolation muss bis an die
Klemme heranreichen.
Beim Abisolieren darf der Leiter selbst
nicht beschädigt (eingekerbt) werden.
Durch eine geeignete Auswahl der
verwendeten Leitungen sowie durch
die Art der Verlegung ist
sicherzustellen, dass die maximal
zulässigen Leitertemperaturen nicht
überschritten werden.
Beachten Sie auch die Angaben zu
den Klemmen innerhalb der
Technischen Daten.
Vorsicherung:
Für den Kurzschlussschutz ist eine
Vorsicherung max. 35 A der
Auslösecharakteristik gG gemäß
IEC/EN 60269-1 zulässig.
Die Überlastsicherung der Verbraucher
muss unabhängig davon erfolgen.
Operating Instructions
4 Dimensional Drawings
8008/2-1..
M1047K
5 Transport and Storage
Transport and storage are only permitted
in the original packing.
6 Installation
Mains connection:
The conductors must be carefully
connected.
The conductor insulation must reach to
the terminal. The conductor itself must
not be damaged (nicked) when
removing the insulation.
Ensure that the maximum permissible
conductor temperatures are not ex-
ceeded by suitable selection of cables
and means of running them.
Please also refer to the terminal details
in the technical data.
Back-up fuses:
For short-circuit protection, a back-up
fuse rated at max. 35 A with tripping
characteristic gG to IEC/EN 60269-1
may be used.
The load overload fuse must be inde-
pendent of this.
Bedieningshandleiding
4 Maattekeningen
8008/2-6..
M1239K
5 Transport en opslag
Transport en opslag is alleen toegestaan
in de originele verpakking,
6 Installatie
Netaansluiting:
De aderaansluiting moet met
bijzondere zorgvuldigheid uitgevoerd
worden.
De aderisolatie moet tot aan de klem
reiken. Bij het afstrippen mag de ader
zelf niet beschadigd (gekerfd) worden.
Door een geschikte keuze van de
gebruikte leidingen en door de wijze
van leggen moet ervoor gezorgd
worden dat de maximaal toegestane
adertemperaturen niet overschreden
worden.
Neem ook de gegevens over de
klemmen bij de Technische gegevens
in acht.
Voorzekering:
Voor de kortsluitbeveiliging is een
voorzekering 35 A van de karakteristiek
gG conform IEC/EN 60269-1 toegestaan.
De overbelastingszekering van de
verbruikers moet daarvan onafhankelijk
plaatsvinden.
M1048K
