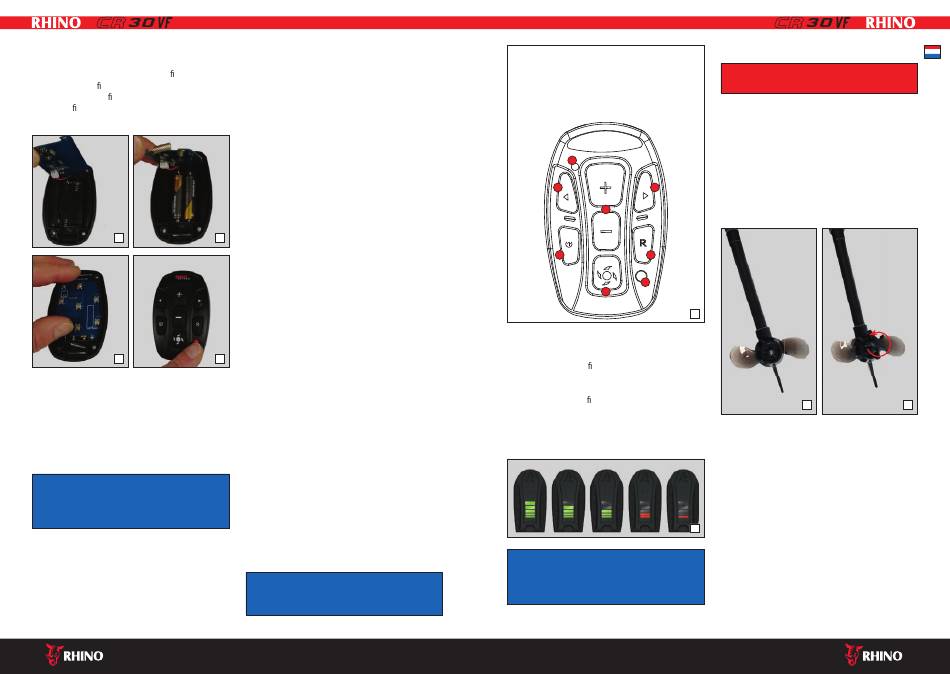

Verwijder de vier schroeven aan de onderkant van de behuizing
(Fig. 11) met een geschikte kruiskopschroevendraaier.
Verwijder het deksel met de drukknopplaat ( g. 12) en til de nu
zichtbare printplaat ( g. 13) voorzichtig op door deze nabij de
antenne vast te pakken ( g. 14), zodat het batterijvak toegan-
kelijk wordt ( g. 15). De printplaat hoeft niet van de connector
losgekoppeld te worden!
15
17
Plaats de twee AAA batterijen volgens de aangegeven polariteit
(Fig. 16) en let erop dat u ze correct in de houders drukt.
Plaats de printplaat precies in de daarvoor bestemde uitsparing
(Fig. 17).
Plaats vervolgens de drukknopplaat in het deksel, controleer
of deze in de juiste positie zit en draai de schroeven die u uit de
bodem van de behuizing hebt verwijderd weer handvast aan.
OPMERKING: De behuizing moet gemakkelijk
op de drukknopplaat passen - gebruik geen
overmatige kracht. Een verkeerde montage
zal storingen veroorzaken!
Druk op knop 7 om te controleren of het apparaat goed functio-
neert (Fig. 18). Als de rode LED kort brandt, is de afstandsbedie-
ning klaar voor gebruik.
De afstandsbediening wordt gesynchroniseerd met de motor
nadat deze is ingeschakeld.
Bij fabrieksinstellingen kan het in zeldzame gevallen voorko-
men dat twee motoren op één afstandsbediening reageren of
42
dat één motor op twee afstandsbedieningen reageert. Als dit
gebeurt, koppelt u de motoren los van de overeenkomstige
afstandsbediening en koppelt u ze als volgt opnieuw.
A)De motor loskoppelen van de afstandsbediening:
Stap 1
Sluit de motor aan op de accu en schakel hem in door maximaal
twee seconden op de aan/uit-knop te drukken. De inschakel-
melodie klinkt.
Stap 2
Houd de aan/uit-knop nogmaals vijf seconden ingedrukt om
de motor in de koppelmodus te zetten. Na het loslaten van de
knop klinkt er een korte pieptoon en knippert de batterij-indi-
cator op en neer.
Stap 3
16
Druk nu onmiddellijk ongeveer vier seconden op de aan/uit-
knop. Er klinkt een pieptoon en de LED-balkjes gaan van boven
naar beneden uit.
Stap 4
Door nogmaals kort op de aan/uit-knop te drukken gaat de
LED weer branden en de motor reageert dan niet meer op de
afstandsbediening. Als de motor en de afstandsbediening nog
steeds gekoppeld zijn, herhaal dan stap 4 en sluit de motor
opnieuw aan (item B).
18
B) De motor koppelen aan de afstandsbediening:
Stap 1
Sluit de motor aan op de accu en schakel hem in door maximaal
twee seconden op de aan/uit-knop te drukken. De inschakel-
melodie klinkt.
Stap 2
Houd de aan/uit-knop nogmaals vijf seconden ingedrukt om de
motor in de koppelstand te zetten. Na het loslaten van de knop
klinkt er een korte pieptoon en knippert de batterij-indicator
op en neer.
Stap 3
Breng de afstandsbediening dicht bij de motorkop en druk
op een willekeurige knop (bijv. Start/Stop, knop 4) op de
afstandsbediening. De afstandsbediening moet nu gekoppeld
zijn aan de motor.
OPMERKING: U kunt meerdere
afstandsbedieningen aan één motor koppelen en
maximaal drie motoren aan één afstandsbediening.
(1) Besturingsknop - links
(2) Bedieningsknop - rechts
(3) Terugzetten naar rechtuit varen
(4) Propeller aan/uit
(5) Druk op + en - om de snelheid te verhogen of te verlagen
(6) Achteruit
(7) Batterijtest van de afstandsbediening:
LED (8) moet kort oplichten
8
1 2
5
3 6
7
4
2.5 Accuweergave
In de motorkop is een LED-accuniveau-indicator geïntegreerd,
bestaande uit vijf balkjes ( g. 20). Groen betekent dat de
accucapaciteit voldoende is. Rood betekent dat u in de buurt
van de wal moet blijven om de accu te vervangen of op te
laden. Dit display is gecon gureerd voor gewone AGM-accu's
en reageert daarom verschillend, afhankelijk van het gebruikte
type accu (loodzuur, AGM, lithium). Het is daarom slechts een
ruwe indicatie van de resterende capaciteit.
OPMERKING: Door het ontwerp kan fel
zonlicht de zichtbaarheid van de LED-weergave
verminderen. Geef wat schaduw met uw
hand om de accu te controleren.
2.6 Verwisselen/bevestigen van de propeller
LET OP: Altijd de accu loskoppelen voordat
u de propeller verwisselt!
Draai met de meegeleverde schroefsleutel de propeller-
borgmoer los (Fig. 21+22). De propeller moet met één hand
worden vastgehouden om te voorkomen dat hij gaat draaien.
De borgmoer mag niet met hamerslagen of soortgelijke mid-
delen worden losgemaakt, omdat dit tot beschadiging van de
borgmoer of de as kan leiden. De propeller kan gemakkelijk
verwijderd worden na het verwijderen van de borgschroef.
Let er bij de montage van de nieuwe propeller op dat de
groef en de breekpen overeenkomen, anders kan de propeller
niet goed bevestigd worden. Draai vervolgens de borgmoer
handvast aan.
19
21
Controleer de schroef na elk gebruik op stukken lijn of
waterplanten die erin verward zijn geraakt en verwijder deze
zo nodig.
2.7 Bediening van de motor
Sturen:
De bedieningsknoppen (Fig. 19) 1 en 2 regelen de vaarrichting
van de motor. De stuurhoek is beperkt tot 90° naar rechts en
naar links.
20
Noodstop: De CR30VF is ontworpen voor een eenvoudige en
veilige bediening. Hij heeft een noodstopschakelaar die de aan-
drijving onmiddellijk uitschakelt wanneer de bestuurder door
een ongeval de controle over de boot verliest. De schakelaar
op de motorkop is gekoppeld aan een magneet (Fig. 25) die
via een koord met een clip (Fig. 24) aan kleding of de pols kan
worden bevestigd.
