RHINO CR30VF Bedienungsanleitung Seite 20

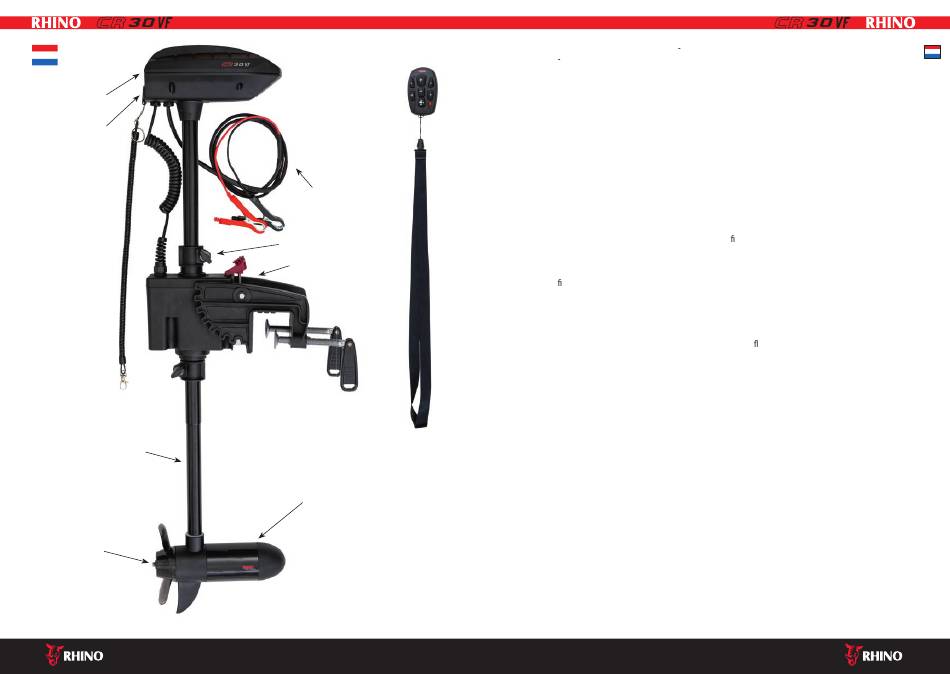

Draaibare kop
Noodstopmagneet
Corrosiebestendige stang
Power Propeller
38
Afstandsbediening
Accukabel
Af te stellen op een groot
aantal verschillende dieptes
De motor kan snelopgeklapt worden
Motorunit
CR30FV AFSTANDSBEDIENDE ELEKTRISCHE BUITEN
BOORDMOTOR GEBRUIKSAANWIJZING
1. ALGEMEEN
Inleiding ............................................................................... 1.1
Garantievoorwaarden .......................................................... 1.2
Gebruik ................................................................................ 1.3
2. SYSTEEMOVERZICHT EN INSTALLATIE
Montage .............................................................................. 2.1
Elektrische aansluiting ......................................................... 2.2
Inschakelen van de motor en instellen van de richting ........ 2.3
Afstandsbediening ............................................................... 2.4
Batterijweergave .................................................................. 2.5
Verwisselen/bevestigen van de propeller ............................ 2.6
Bediening van de motor ....................................................... 2.7
3. OVERIGE INFORMATIE
Onderhoud ........................................................................... 3.1
Problemen oplossen ............................................................. 3.2
Technische speci caties ........................................................ 3.3
4. DECLARATION OF CONFORMITY
5. TECHNISCHE GEGEVENS & ONDERDELEN
1. ALGEMEEN
1.1 Inleiding
Gefeliciteerd met de aanschaf van een Rhino CR30VF
elektrische buitenboordmotor.
Deze motor is een Rhino ontwikkeling, speciaal aangepast
aan de eisen van de sportvisserij. Hoogwaardig materiaal en
ontwerp, in combinatie met geavanceerde technologie, maken
deze motor een duurzame en betrouwbare metgezel in alle
situaties. Voor de voortdurende verbetering van onze producten
behouden wij ons het recht voor om, zonder voorafgaande
kennisgeving, onderdelen en componenten te wijzigen. Om
onnodige bedieningsfouten te voorkomen, dient u de volgende
gebruiksaanwijzing zorgvuldig te lezen.
Bij de omgang met elektrische buitenboordmotoren moeten al-
tijd bepaalde voorzorgsmaatregelen in acht worden genomen:
• Draag een reddingsvest wanneer u de buitenboordmotor
bedient!
• Bevestig de motor alleen met ontkoppelde accu!
• De propeller en montagedelen kunnen scherpe randen
hebben - draag beschermende handschoenen!
• Plaats de aandrijfaccu op een goed geventileerde plaats en zo
dat deze niet kan omvallen!
• Aansluitklemmen niet met geleidende materialen afdekken -
kans op kortsluiting!
Let bij het varen op de weersomstandigheden en houd de
accucapaciteit in de gaten. Vertraag in de buurt van de oever en
in ondiep water. Vermijd altijd contact met de bodem. Kantel de
motor wanneer het risico bestaat dat u de grond raakt. Kijk uit
voor zwemmers in het water en houd altijd voldoende afstand.
1.2 Garantievoorwaarden
De Rhino elektrische buitenboordmotor heeft een garantie
van twee jaar (alleen geldig in combinatie met een
aankoopbewijs) vanaf de datum van aankoop. De garantie
geldt niet voor delen die aan slijtage onderhevig zijn, zoals
gra etborstels of breekpennen. De garantie geldt uitsluitend
voor niet-commercieel gebruik van de motor en is niet van
toepassing in geval van bedieningsfouten, ongevallen, onjuiste
reparaties of wijzigingen aan het product. Service en reparaties
mogen uitsluitend worden uitgevoerd door Zebco Europe
GmbH of haar servicepartners.
1.3 Gebruik van de motor
Dankzij de exibele instelmogelijkheden kan de motor niet
alleen aan bellyboten worden bevestigd, maar in de meeste
gevallen ook aan de achtersteven van kleine tot middelgrote
opblaasboten (maximale lengte: 3,60 meter), roeiboten en
kleine glasvezelboten. De stuurinrichting kan zelfs zijdelings
op een kajak worden gemonteerd! De motor is voldoende be-
schermd voor gebruik in zout water, maar moet na gebruik toch
regelmatig en zorgvuldig met zoet water worden afgespoeld.
2. SYSTEEMOVERZICHT EN INSTALLATIE
2.1 Montage
Bevestig de motor aan de juiste motorsteun op de boot. Zorg
ervoor dat u beide bevestigingsbouten stevig vastdraait. (Fig. 1)
De schroefmontage wordt uitgelegd in paragraaf 2.5.
Om de montagehoek aan te passen pakt u met één hand de
motorkop vast en drukt u met de andere hand de pen voor de
positionering in. Houd de pen ingedrukt totdat de gewenste
hoek is bereikt. Laat de pen los en zorg ervoor dat het mecha-
nisme stevig vastklikt. (Fig.2)
