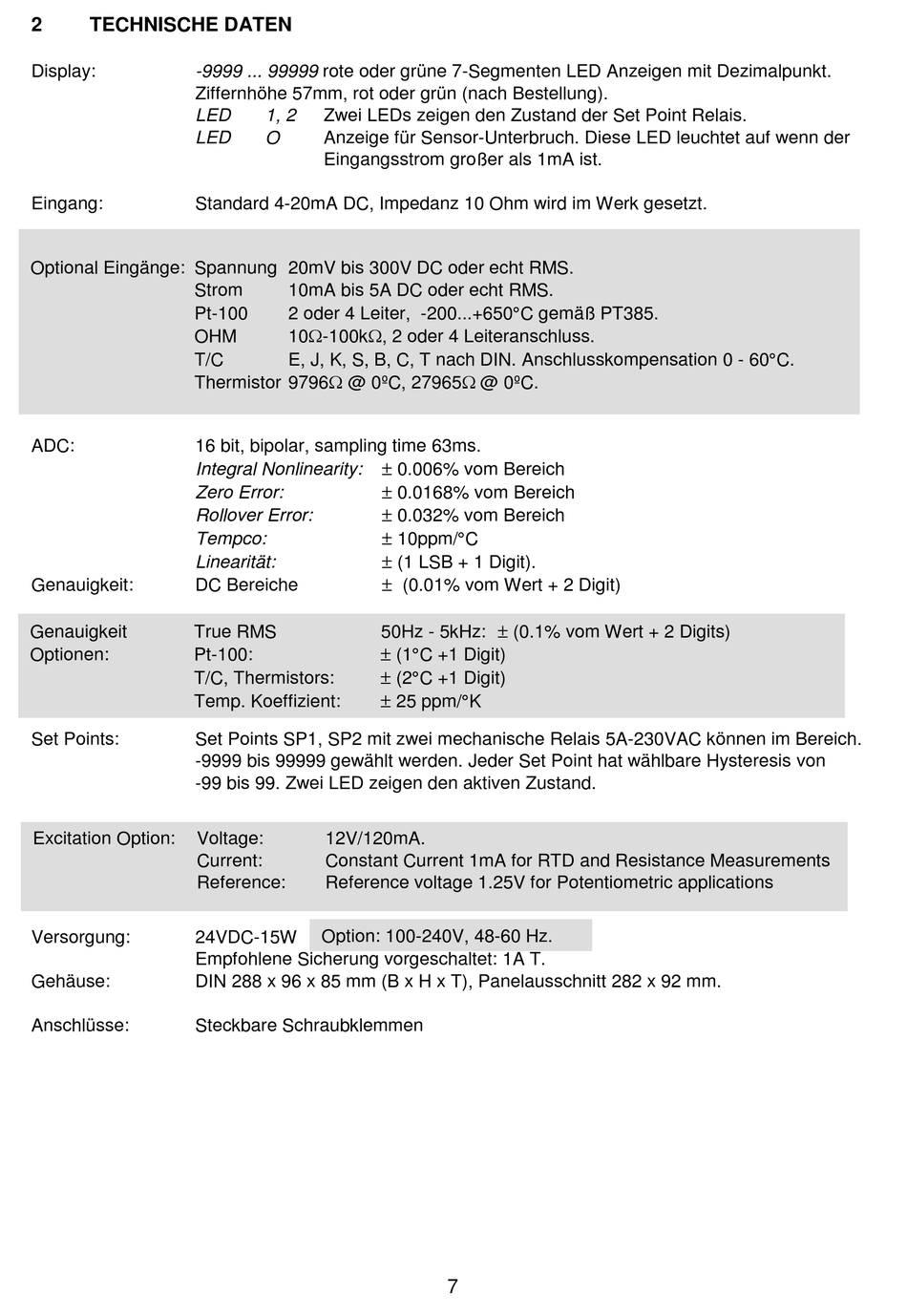

2 TECHNISCHE DATEN
Display: -9999 ... 99999 rote oder grüne 7-Segmenten LED Anzeigen mit Dezimalpunkt.
Ziffernhöhe 57mm, rot oder grün (nach Bestellung).
LED
LED
Eingang: Standard 4-20mA DC, Impedanz 10 Ohm wird im Werk gesetzt.
Optional Eingänge: Spannung 20mV bis 300V DC oder echt RMS.
Strom
Pt-100
OHM
T/C
Thermistor 9796 @ 0ºC, 27965@ 0ºC.
ADC: 16 bit, bipolar, sampling time 63ms.
Integral Nonlinearity:
Zero Error:
Rollover Error:
Tempco:
Linearität:
Genauigkeit: DC Bereiche
Genauigkeit True RMS
Optionen: Pt-100:
T/C, Thermistors:
Temp. Koeffizient:
Set Points: Set Points SP1, SP2 mit zwei mechanische Relais 5A-230VAC können im Bereich.
-9999 bis 99999 gewählt werden. Jeder Set Point hat wählbare Hysteresis von
-99 bis 99. Zwei LED zeigen den aktiven Zustand.
Excitation Option: Voltage:
Current:
Reference:
Versorgung: 24VDC-15W
Empfohlene Sicherung vorgeschaltet: 1A T.
Gehäuse: DIN 288 x 96 x 85 mm (B x H x T), Panelausschnitt 282 x 92 mm.
Anschlüsse: Steckbare Schraubklemmen
1, 2 Zwei LEDs zeigen den Zustand der Set Point Relais.
O Anzeige für Sensor-Unterbruch. Diese LED leuchtet auf wenn der
Eingangsstrom großer als 1mA ist.
10mA bis 5A DC oder echt RMS.
2 oder 4 Leiter, -200...+650C gemäß PT385.
10-100k, 2 oder 4 Leiteranschluss.
E, J, K, S, B, C, T nach DIN. Anschlusskompensation 0 - 60C.
 0.006% vom Bereich
 0.0168% vom Bereich
 0.032% vom Bereich
 10ppm/C
 (1 LSB + 1 Digit).
 (0.01% vom Wert + 2 Digit)
50Hz - 5kHz:  (0.1% vom Wert + 2 Digits)
 (1C +1 Digit)
 (2C +1 Digit)
 25 ppm/K
12V/120mA.
Constant Current 1mA for RTD and Resistance Measurements
Reference voltage 1.25V for Potentiometric applications
Option: 100-240V, 48-60 Hz.
