7
MESSBEREICHE
OC557 wird im Werk nach Kundenspezifikationen für den gewünschten Messbereich kalibriert und für
die Anzeigewerte parametrisiert.
Für ein anderes Eingangssignal stehen weitere Bereiche zur Wahl:

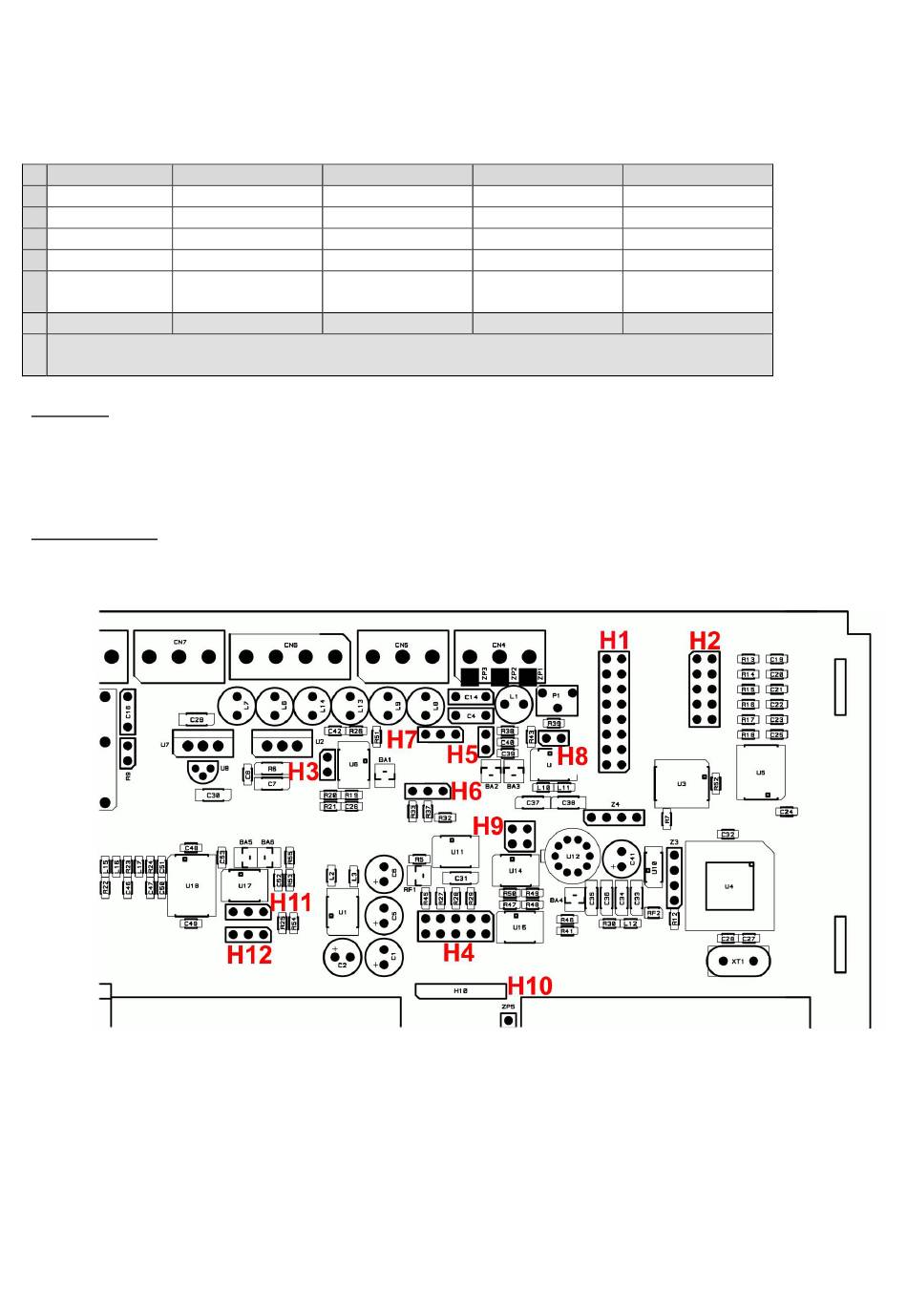

Wahl von Messbereichen im Gerät
20mV
H5 = offen
H5 = geschlossen
H7 = 1+2
H7 = 1+2
H6 = offen
H6 = offen
H8 = offen
H8 = geschlossen
H9 = 1+3 (DC)
H9 = 1+3 (DC)
H9 = 3+4 (AC)
H9 = 3+4 (AC)
*
Z5 = offen
Z5 = offen
Z5 = 2.00V Ref
*
R39 = Gain
Brücke H5 definiert den Typ der Eingangsstufe:
Differentieller Eingang: H5 = offen
Single Ended Eingang: H5 = geschlossen (- Eingang des Instrumentationsverstärkers wird auf GND geschlossen).
Beim 20mV Messbereich wird die Eingangsstufe mit Instrumentationsverstärker bestückt und differentiell betrieben.
Schliesspunkt Z5 auf der Lötseite definiert den Bipolaren- oder den Unipolaren Eingangstyp:
Z5 – geschlossen:
Z5 – offen:
1V
H5 = geschlossen
H7 = 2+3
H6 = offen
H8 = geschlossen
H9 = 1+3 (DC)
H9 = 3+4 (AC)
Z5 = offen
Unipolarer Messbereich z.B. 4-20mA, 0-10V.
Bipolarer Messbereich z.B. -10...+10V
10V
100V
H5 = geschlossen
H7 = 2+3
H6 = 2+3
H8 = geschlossen
H9 = 1+3 (DC)
H9 = 3+4 (AC)
Z5 = offen
11
20mA
H5 = geschlossen
H7 = 1+2
H6 = 1+2
H8 = offen
H9 = 1+3
Z5 = geschlossen
