5 Digit Display 99999, rot, Option grün
57mm Ziffernhöhe
16 Bit Auflösung
DC und AC Prozesssignale
RTD und Thermoelemente
Zwei Set Point Relais
Versorgung 100-240VAC
DIN-Gehäuse 288x96mm
Excitation für externe Sensoren
OC 557 ist 5-stellige programmierbare Großanzeige mit 16 Bit Auflösung, vorwiegend zum Anschluss
an Prozesssignale 0/4-20mA, 20mV bis 300VDC oder echt RMS, RTD-Sensoren, Thermistoren,
Widerstände, DIN-Thermoelemente, und andere Signalquellen bestimmt.
Das Eingangssignal kann über die Tastatur hinter der Frontblende zwei Anzeigewerten zugeordnet
werden, z.B. 4-20mA = 0-15500. Das Eingangssignal kann über die Tastatur hinter der Frontblende zwei
Anzeigewerten zugeordnet werden, z.B. 4-20mA = 0-15500.
Die Tasten hinter der Frontblende ermöglichen den Zutritt zum Menu. Das Menu beinhaltet die
Einstellung von zwei Set Point Relais, die Wahl der Eingangsstufe, des Filters, der Tara, der Messrate,
der Anzeigeauflösung und des Passworts.
Das Service Menu HtESt ist zur Kalibration und auch Überprüfung der Funktion bestimmt.
Zwei Set Points SP1-SP2 sind im gesamten Anzeigebereich frei einstellbar und können mit zwei NPN-
Open Collector Transistoren oder mit zwei Relais mit je einem Wechselkontakt bestellt werden. Jeder
Set Point hat eine wählbare Hysterese und die Wahl des Ausgangs im aktivierten Zustand.
Spitzenwertspeicher
misst und speichert den maximalen Anzeigewert während der ganzen Messzeit. Nach einem
Tastendruck wird der Spitzenwert in die Anzeige eingelesen. Der Speicher kann gelöscht werden.
Digitalfilter
errechnet den Mittelwert mehrerer Messungen, bevor sie vom Display angezeigt werden. Die
Filterkonstante ist zwischen 1 und 99 wählbar. Der Filter kann auch ausgeschaltet werden.
Tara
wird über die Tastatur oder über externes Steuersignal aktiviert und setzt die Anzeige auf null. Der Tara
Wert bleibt gespeichert, auch wenn das Gerät von der Versorgung abgeschaltet wird.

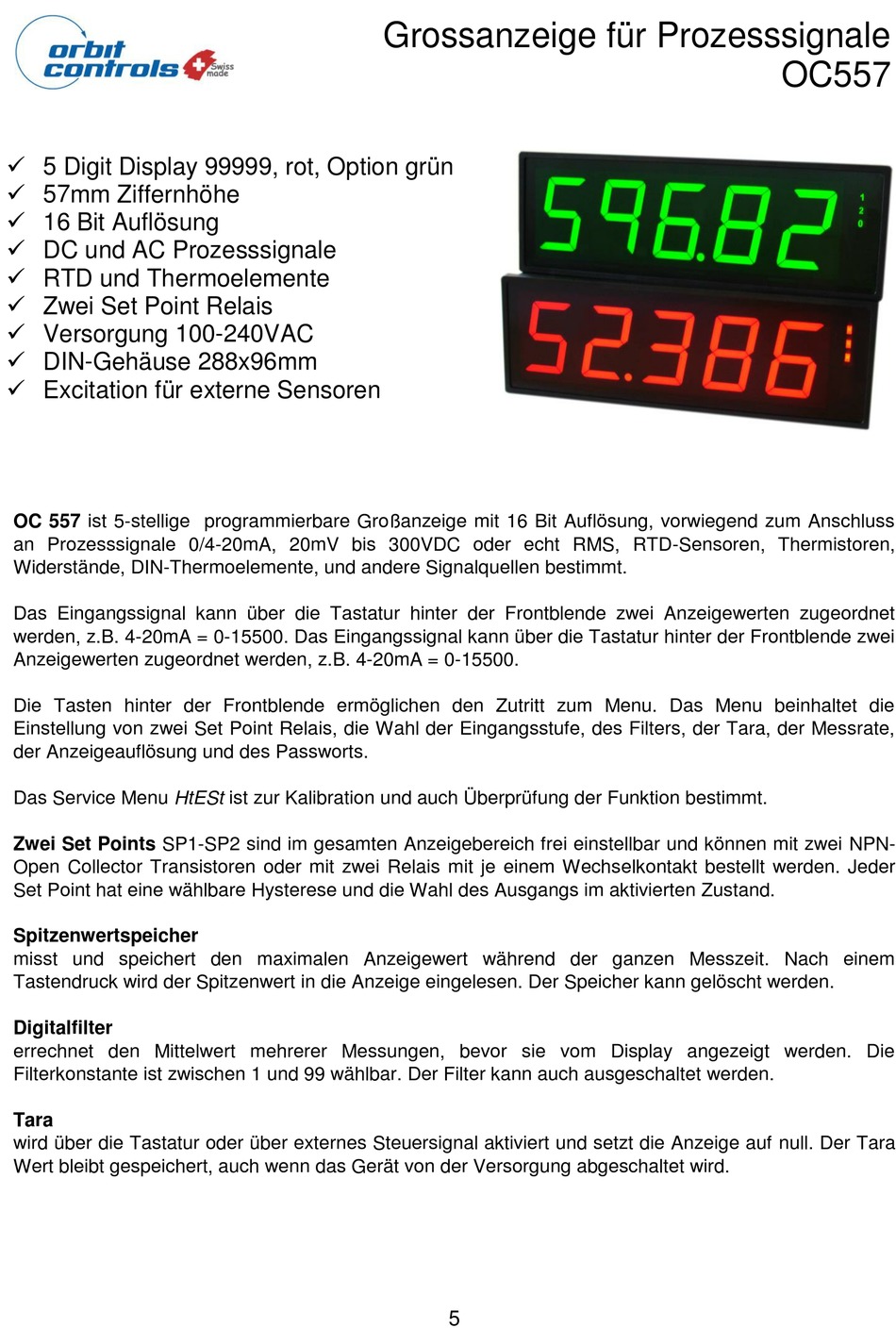

Grossanzeige für Prozesssignale
5
OC557
