Elektronischer Schwingungswächter
®
ESW
-small-Transmitter
7. Montage des Schwingungswächters
- Sämtliche Montage-, Anschluss- und Einstellarbeiten dürfen nur durch
Fachpersonal ausgeführt werden!
- Schützen Sie den ESW
sonstigem mechanischen Schock!
- Über die Befestigung oder die optionale Erdungsklemme muss das Gehäuse des
Messgerätes in den Potentialausgleich der zu überwachenden Maschine einbezogen
werden. Die Verbindung muss extrem niederohmig sowie langzeitstabil sein. Hierzu
sind zwingend die gültigen VDE-Vorschriften zu beachten.
®

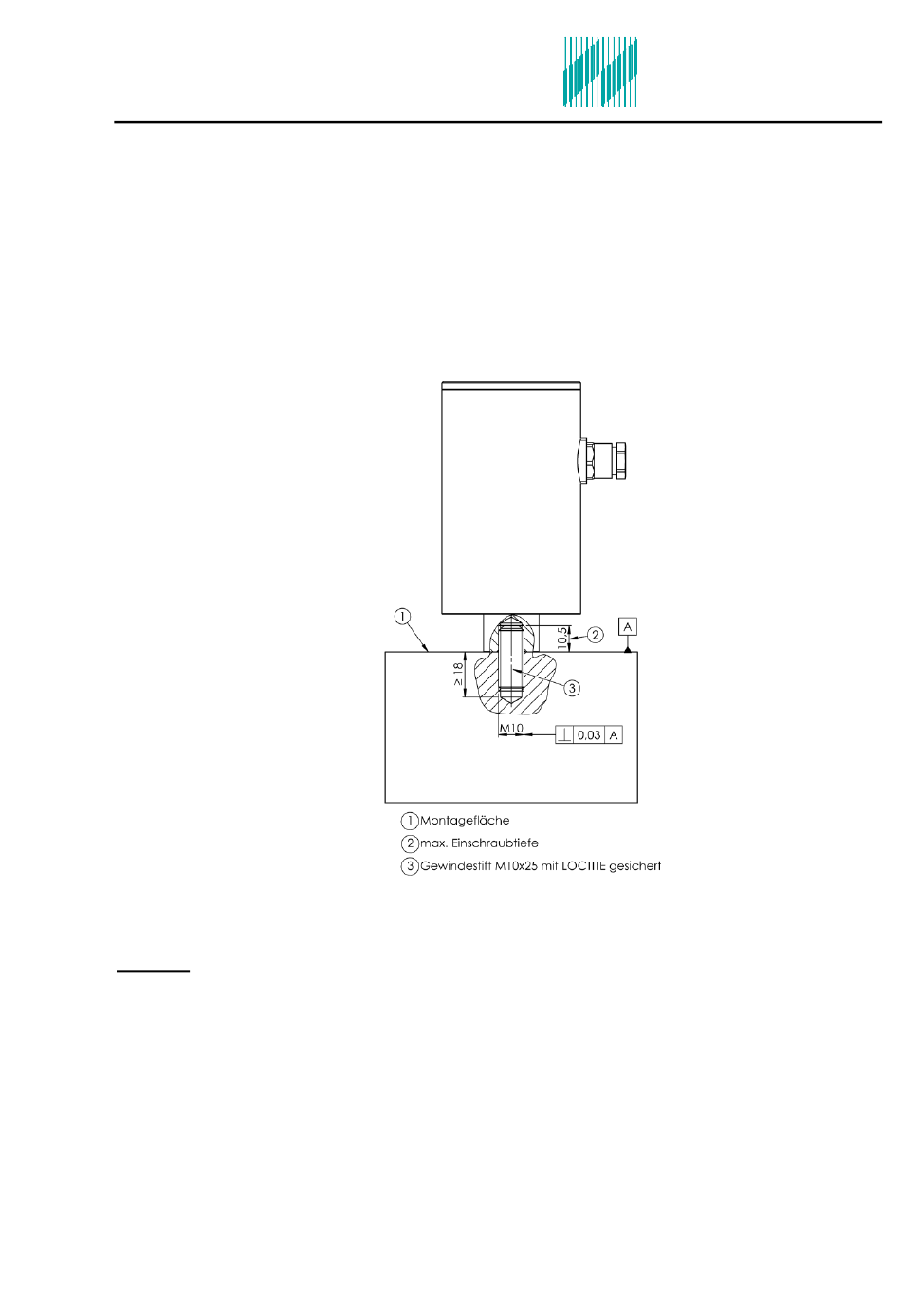

Der ESW
-small-Transmitter wird mittels eines Gewindestiftes AM10*25 nach
DIN 913 an der zu überwachenden Maschine montiert.
Wichtig:
1. Die Messachse des ESW
übereinstimmen (siehe Gehäusezeichnung).
2. Die auf dem Gerät angebrachten Hinweise sind unbedingt zu beachten.
3. Die Montagefläche muss plan, sauber und frei von Farbe und Rost sein.
4. Die Gewindebohrung muss senkrecht zur Montagefläche und frei von Spänen und
sonstigen Fremdkörpern sein. Weiterhin darf die Gewindebohrung keine Farbe, Rost,
Schmiermittel oder isolierenden Stoffe enthalten. Gleiches gilt auch für die geräteseitig
vorhandene Gewindebohrung und den Gewindestift selbst.
5. Der Gewindestift muss mit einem geeigneten flüssigen Gewindesicherungsmittel gegen
unbeabsichtigtes Lösen gesichert werden.
6. Das Gerät muss kraftschlüssig an der Montagefläche anliegen.
7. Die Hinweise zum „Öffnen des Messgerätes" sind unbedingt zu beachten.
®
-small-Transmitter unbedingt vor Sturz, Schlag und
®
-small-Transmitter muss mit der vorhandenen Schwingrichtung
9
holthausen
elektronik GmbH
