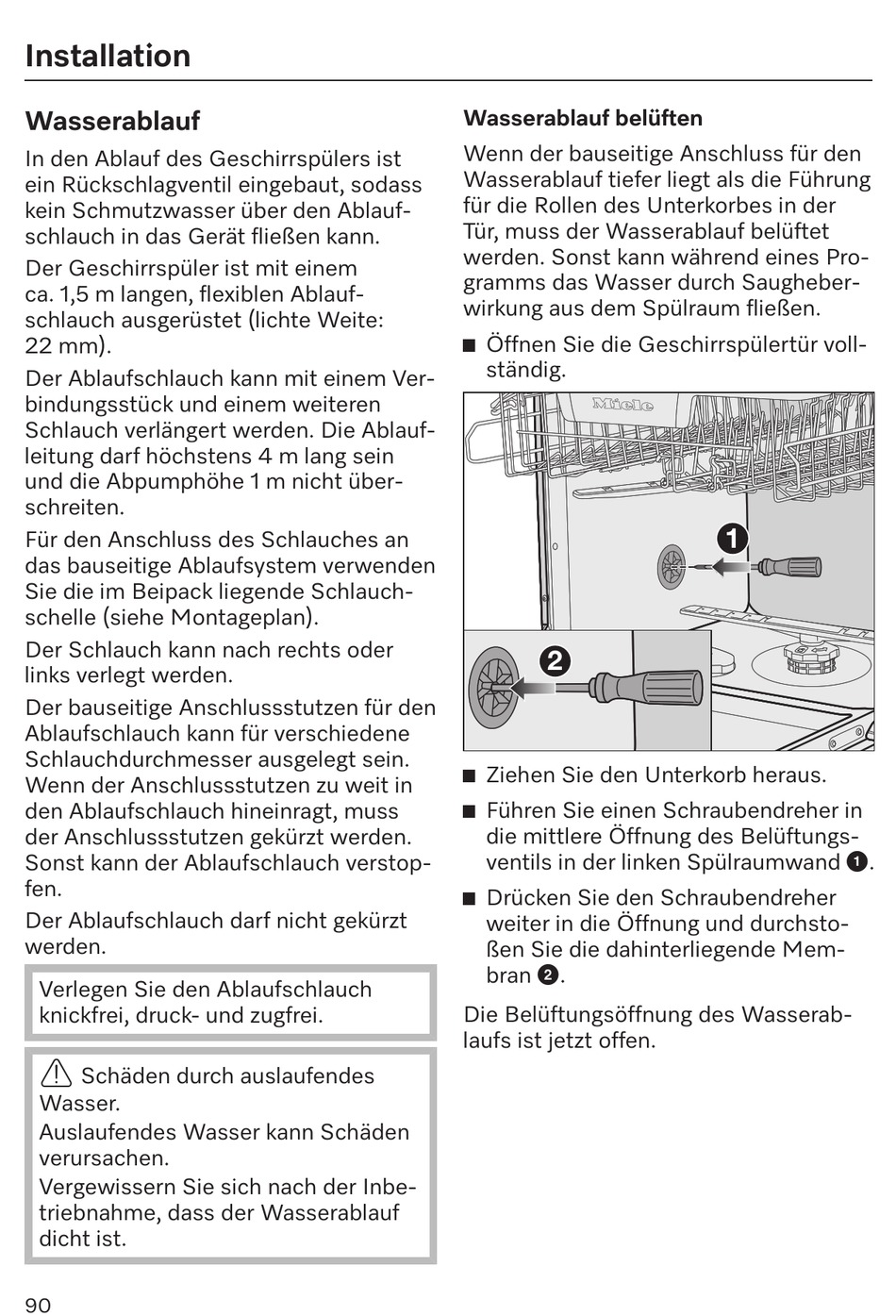

Installation
Wasserablauf
In den Ablauf des Geschirrspülers ist
ein Rückschlagventil eingebaut, sodass
kein Schmutzwasser über den Ablauf-
schlauch in das Gerät fließen kann.
Der Geschirrspüler ist mit einem
ca. 1,5 m langen, flexiblen Ablauf-
schlauch ausgerüstet (lichte Weite:
22 mm).
Der Ablaufschlauch kann mit einem Ver-
bindungsstück und einem weiteren
Schlauch verlängert werden. Die Ablauf-
leitung darf höchstens 4 m lang sein
und die Abpumphöhe 1 m nicht über-
schreiten.
Für den Anschluss des Schlauches an
das bauseitige Ablaufsystem verwenden
Sie die im Beipack liegende Schlauch-
schelle (siehe Montageplan).
Der Schlauch kann nach rechts oder
links verlegt werden.
Der bauseitige Anschlussstutzen für den
Ablaufschlauch kann für verschiedene
Schlauchdurchmesser ausgelegt sein.
Wenn der Anschlussstutzen zu weit in
den Ablaufschlauch hineinragt, muss
der Anschlussstutzen gekürzt werden.
Sonst kann der Ablaufschlauch verstop-
fen.
Der Ablaufschlauch darf nicht gekürzt
werden.
Verlegen Sie den Ablaufschlauch
knickfrei, druck- und zugfrei.
Schäden durch auslaufendes
Wasser.
Auslaufendes Wasser kann Schäden
verursachen.
Vergewissern Sie sich nach der Inbe-
triebnahme, dass der Wasserablauf
dicht ist.
90
Wasserablauf belüften
Wenn der bauseitige Anschluss für den
Wasserablauf tiefer liegt als die Führung
für die Rollen des Unterkorbes in der
Tür, muss der Wasserablauf belüftet
werden. Sonst kann während eines Pro-
gramms das Wasser durch Saugheber-
wirkung aus dem Spülraum fließen.
Öffnen Sie die Geschirrspülertür voll-
ständig.
2
Ziehen Sie den Unterkorb heraus.
Führen Sie einen Schraubendreher in
die mittlere Öffnung des Belüftungs-
ventils in der linken Spülraumwand .
Drücken Sie den Schraubendreher
weiter in die Öffnung und durchsto-
ßen Sie die dahinterliegende Mem-
bran .
Die Belüftungsöffnung des Wasserab-
laufs ist jetzt offen.
1
