Steuer- und Überwachungsgeräte
Sicherheitshinweise
Das Universalsteuergerät für Industrie-
schmieranlagen ist für den Betrieb an
Indust rie-, Gleich- bzw. Wechselstromnetzen
(siehe Technische Daten) konzipiert.
Ein anderer Einsatz ist nicht gestattet.
Der elektrische Anschluss des Gerätes darf
nur von geschultem Fachpersonal, welches in
der Lage ist, Berührungsgefahren zu erken-
nen, vorgenommen werden. Dabei sind die
örtlichen Anschlussbedingungen und die gel-
tenden Vorschriften (z.B. DIN, VDE) zu berück-
sichtigen.
Bei unsachgemäß angeschlossenen Geräten
kann erheblicher Sach- und Personen-
schade n entstehen.
Alle Einstellungen an dem Gerät dürfen nur
von qualifiziertem Personal durchgeführt
werden. Qualifiziertes Personal sind Per-
sonen, die vom Betreiber der Anlagen ge-
schult, beauftragt und eingewiesen wurden.
Der eigenmächtige Umbau des Gerätes sowie
die Verwendung nicht genehmigter Ersatz-
teile und Hilfsmittel sind nicht gestattet.
Das Gerätegehäuse darf nicht geöffnet werde n.
Bei einer Störung des Gerätes wenden Sie
sich bitte an eine SKF Lubrication Systems
Vertretung.

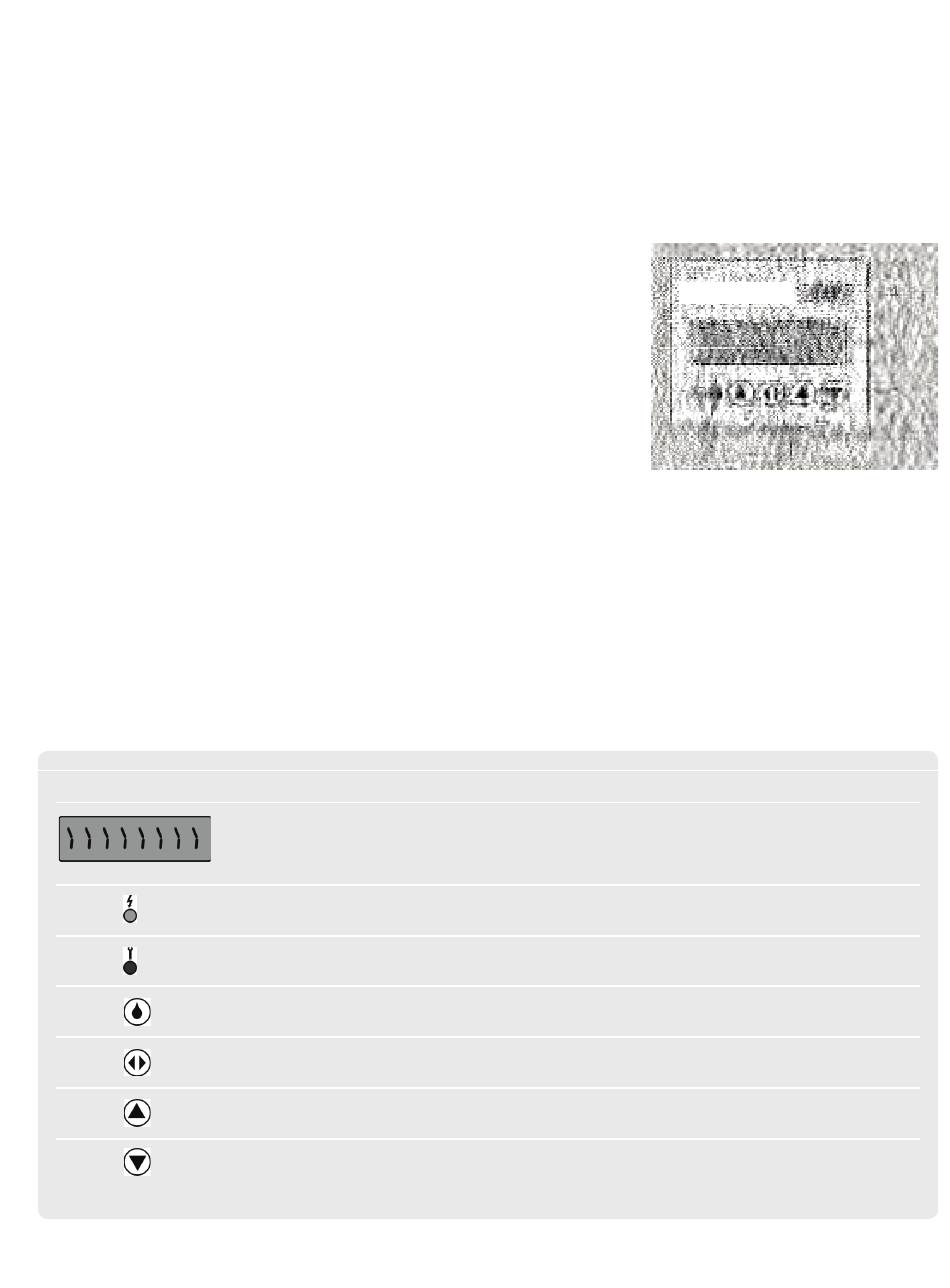

Übersicht der Anzeige und Besienelemente
Darstellung
1-1700-1-DE
Bedienung
Die Bedienung des im Kompaktaggregat
montierten Universalsteuergerätes Version I
darf nur von Fachpersonal durchgeführ t
werde n, welches in der Lage ist, Berührungs-
gefahren zu erkennen, es sei denn, das
Steuergerä t verfügt über eine separate
Spannungsversorgung, die von geschultem
Fachpersonal für den Zweck der Parame-
trierung installiert worden ist, und alle
andere n berührbaren Teile sind spannungs-
frei geschaltet.
Bezeichnung
LC-Display
Betriebsspannungs-LED
Störungs-LED
DK-Taste
Select-Taste
UP-Taste
Down-Taste
Funktion
Anzeigefunktion
Statusanzeige: zeigt Zustände der Ein- und Ausgänge an
Parameteranzeige: zeigt die eingestellten und änderbaren Parameter an
Infoanzeige: Anzeige des geladenen Gerätetyps und Softwareversion
Leuchtet, wenn Betriebsspannung am Gerät anliegt
Leuchtet bei Störung
1. Auslösen einer Zwischenschmierung
2. Löschen einer Störungsmeldung
Wechsel in die Parameteranzeige,
Anwahl der anzuzeigenden bzw. der zu ändernden Parameterwerte
Wechsel in die Infoanzeige,
Ändern von Parameterwerten
Ändern von Parameterwerten
Aufbau des Bediendisplays
Die Abbildung zeigt das Bediendisplay mit
seinen Anzeige- und Bedienelementen.
Anzeigeelemente sind das 8-stellige LC-Dis-
play (1) und die LED-Anzeigen (2). Die Tast-
schalter (3) sind die Bedienelemente. Eine
Übersicht der Anzeige- und Bedienelemente
zeigt die Tabelle.
1 LC-Display
3 Tastschalter
2 Leuchtdioden (LED)
4 Service-
Schnittstelle
LED-Anzeige
Eine leuchtende grüne LED zeigt an, dass
Betriebsspannung am Gerät anliegt.
Leuchtet die rote LED, zeigt dies in der Regel
einen Fehlerzustand an.
3
