R

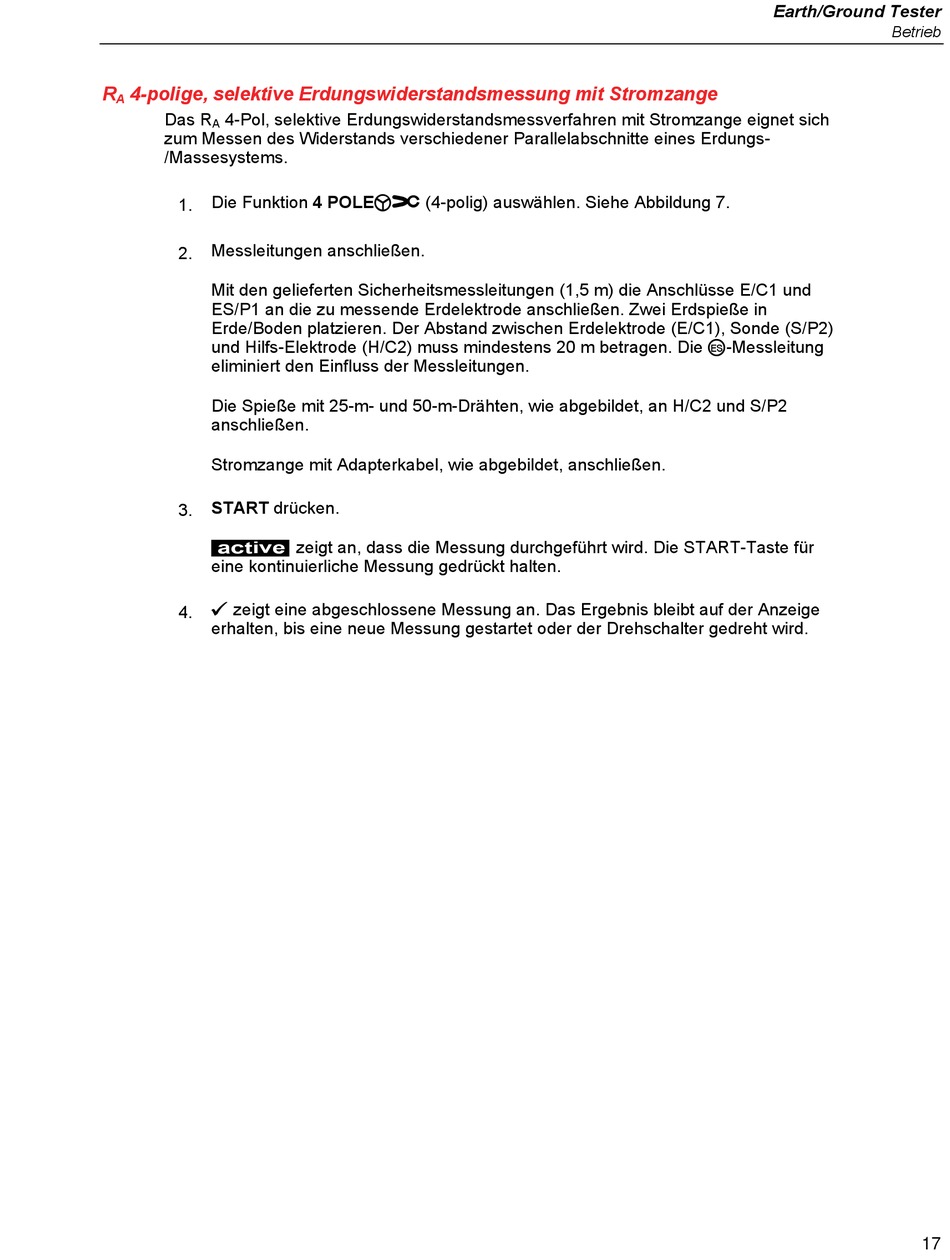

4-polige, selektive Erdungswiderstandsmessung mit Stromzange
A
Das R
4-Pol, selektive Erdungswiderstandsmessverfahren mit Stromzange eignet sich
A
zum Messen des Widerstands verschiedener Parallelabschnitte eines Erdungs-
/Massesystems.
Die Funktion 4 POLE (4-polig) auswählen. Siehe Abbildung 7.
1.
Messleitungen anschließen.
2.
Mit den gelieferten Sicherheitsmessleitungen (1,5 m) die Anschlüsse E/C1 und
ES/P1 an die zu messende Erdelektrode anschließen. Zwei Erdspieße in
Erde/Boden platzieren. Der Abstand zwischen Erdelektrode (E/C1), Sonde (S/P2)
und Hilfs-Elektrode (H/C2) muss mindestens 20 m betragen. Die -Messleitung
eliminiert den Einfluss der Messleitungen.
Die Spieße mit 25-m- und 50-m-Drähten, wie abgebildet, an H/C2 und S/P2
anschließen.
Stromzange mit Adapterkabel, wie abgebildet, anschließen.
START drücken.
3.
zeigt an, dass die Messung durchgeführt wird. Die START-Taste für
eine kontinuierliche Messung gedrückt halten.
zeigt eine abgeschlossene Messung an. Das Ergebnis bleibt auf der Anzeige
4.
erhalten, bis eine neue Messung gestartet oder der Drehschalter gedreht wird.
Earth/Ground Tester
Betrieb
17
