IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACIÓN ELECTRICA
UBICAZIONE COMPONENTI ELETTRICI (TC)
- Generatore (1), in bagno d'olio, all'interno del coperchio del semicarter
sinistro;
- Bobina (2) e condensatore (10) sotto il serbatoio carburante;
- Centralina elettronica (3) sotto la sella;
- Regolatore di tensione-raddrizzatore (4) sul lato destro del telaio, dietro
al cannotto di sterzo (450-510);
- Regolatore di tensione-raddrizzatore (4) nella zona inferiore del
cannotto di sterzo, dietro al portanumero anteriore (250);
- Candela accensione (5) sulla destra della testa cilindro;
- Motorino di avviamento da 12V- 450W (6) dietro al cilindro motore;
- Teleruttore avviamento elettrico (8) sotto la sella.
- Tre fusibili (9) da 15A (uno dei quali di riserva) sotto la sella;
- Batteria 12V-2,3Ah (7) sotto la sella (250);
- Batteria 12V-6Ah (7) sotto la sella (450-510).

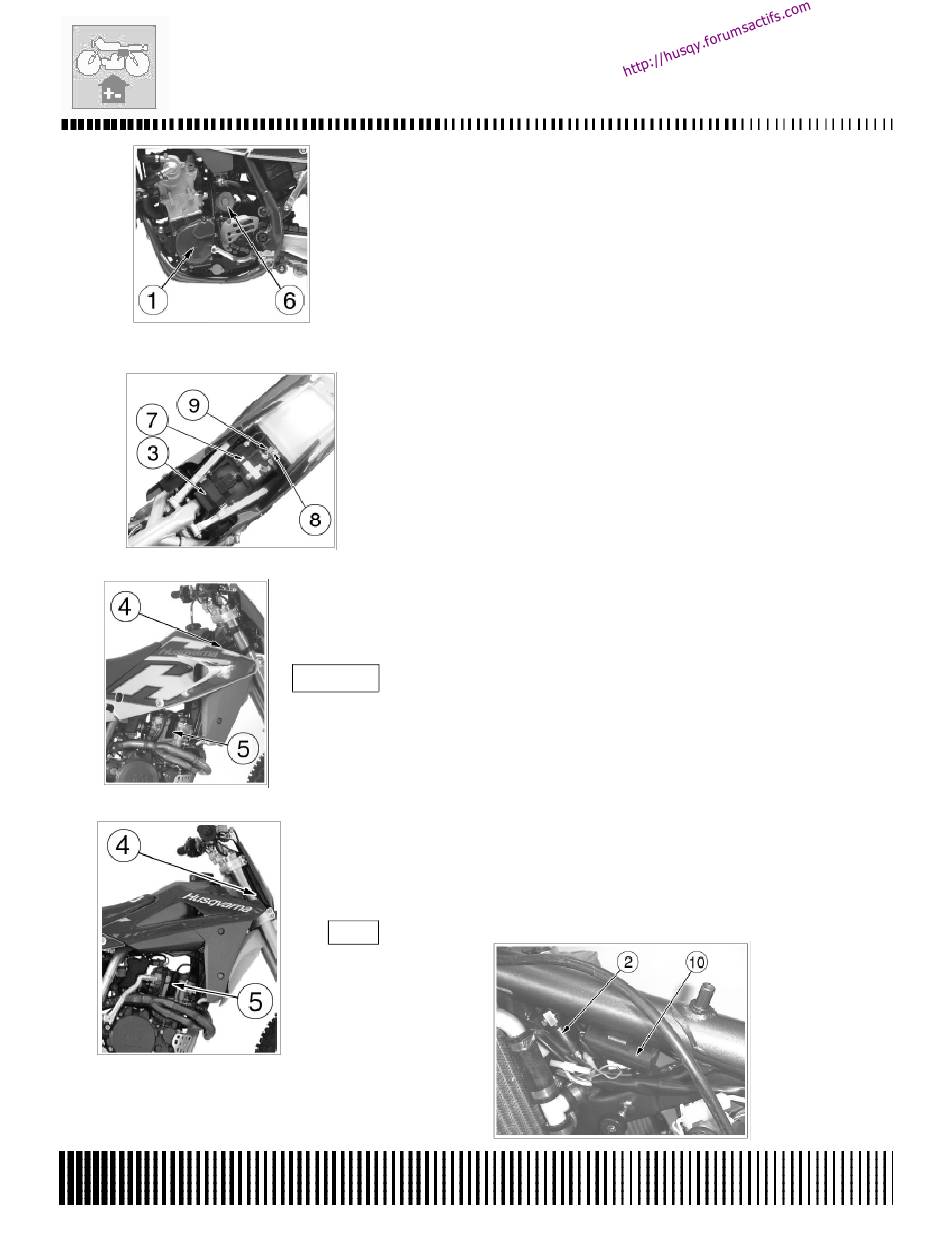

ELECTRICAL COMPONENTS LOCATION (TC)
- Generator (1), in oil bath, on the inner side of L.H. crankcase cover;
- Ignition coil (2) and condenser (10) under the fuel tank;
- Electronic power unit (3) under the saddle;
- Voltage regulator-rectifier (4) on the right side of the frame at the back of
the steering sleeve (450-510);
- Voltage regulator-rectifier (4) in the lower steering tube zone, behind the
front number holder (250);
- Spark plug (5) on the R.H. side of cylinder head;
- Starting motor 12V-450W (6) behind the cylinder;
- Electric start remote control switch (8) under the saddle.
- Three 15 A fuses (9) (one of them is a spare fuse) under the saddle;
- Battery 12V-2,3Ah (7) under the saddle (250);
- Battery 12V-6Ah (7) under the saddle (450).
450-510
POSITION COMPOSANTS ÉLECTRIQUES (TC)
- Générateur (1), en bain d'huile, à l'intérieur du couvercle carter gauche;
- Bobine (2) et condensateur (10) sous le réservoir carburant;
- Centrale électronique (3) sous la siege;
- Régulateur de tension-redresseur (4) fixé du côté droite du cadre,
derrière le fourreau de direction (450-510);
- Régulateur de tension-redresseur (4) fixé sur la zone inférieur du
fourreau de direction, derrière le porte numero avant (250);
- Bougie d'allumage (5) fixé du côté droite du tête cylindre;
- Moteur démarrage de 12V-450W (6) derrière le cylindre moteur;
- Télérupteur mise en marche électrique (8) sous la siege.
- Trois fusibles (9) de 15A (l'un d'eux est de réserve) sous la siege;
- Batterie de 12V-2,3Ah (7) sous la siege (250);
- Batterie de 12V-6Ah (7) sous la siege (450).
250
Part. N. 8000 A4443 (11-2004)
M.10
