Hachette U96 Bauanleitung

Ein weiterer motor

Vorschau ausblenden Andere Handbücher für U96:

Diese Anleitung herunterladen

Ein weiterer Motor

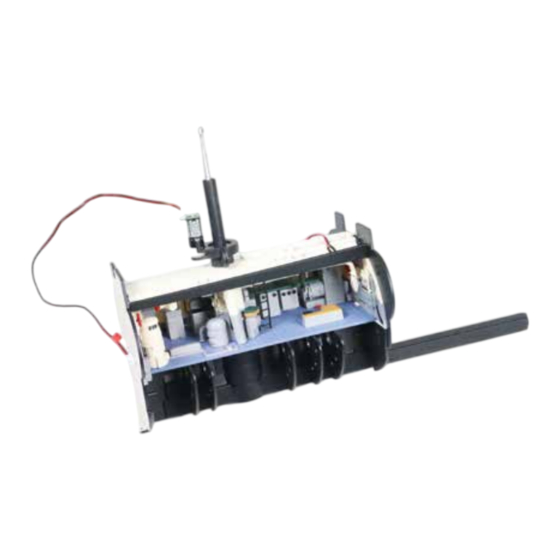

Der Motor, der für die Drehung des Angriffssehrohrs zuständig ist, wird mit einem Kabel versehen und oben an der

Halterung des Sehrohrs befestigt.

Ihre Bauteile im Überblick

Teilenummer

47-1

47-2

47-3

47-4

47-1

47-3

Name

Zahnrad

Motor

Kabel

Kabelmarkierung

Schritt-für-Schritt-Bauanleitung

47-2

Material

POM

–

47-4

Schrauben

Typ

Anzahl

Abmessungen

2+1

1,7 x 6 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Ein weiterer Motor Der Motor, der für die Drehung des Angriffssehrohrs zuständig ist, wird mit einem Kabel versehen und oben an der Halterung des Sehrohrs befestigt. 47-1 47-2 47-3 47-4 Ihre Bauteile im Überblick Teilenummer Name Material 47-1 Zahnrad Schrauben 47-2 Motor...
Seite 2 SCHRITT 1 Anbringen des Motors Legen Sie die Kabelmarkierung 47-4 und das Kabel 47-3 bereit und entfernen Sie dessen Umwicklung, wie abgebildet. 47-4 47-3 Lösen Sie die Kabelmarkierung 47-4 von der Trägerfolie und bringen Sie sie mit einem Abstand von rund 8 mm zu einem Stecker am Kabel 47-3 an.
Seite 3 Schritt-für-Schritt-Bauanleitung Legen Sie die Sektion mit der Angriffs- sehrohr-Baugruppe bereit und setzen Sie das Zahnrad 47-1 und den Motor 47-2 die Aufnahmen an der Halterung 46-3. 47-2 47-1 46-3 Fixieren Sie die Laschen am Motor 47-2 zwei Schrauben an der Halterung 46-3. 46-3 47-2 DAS BAUERGEBNIS...
