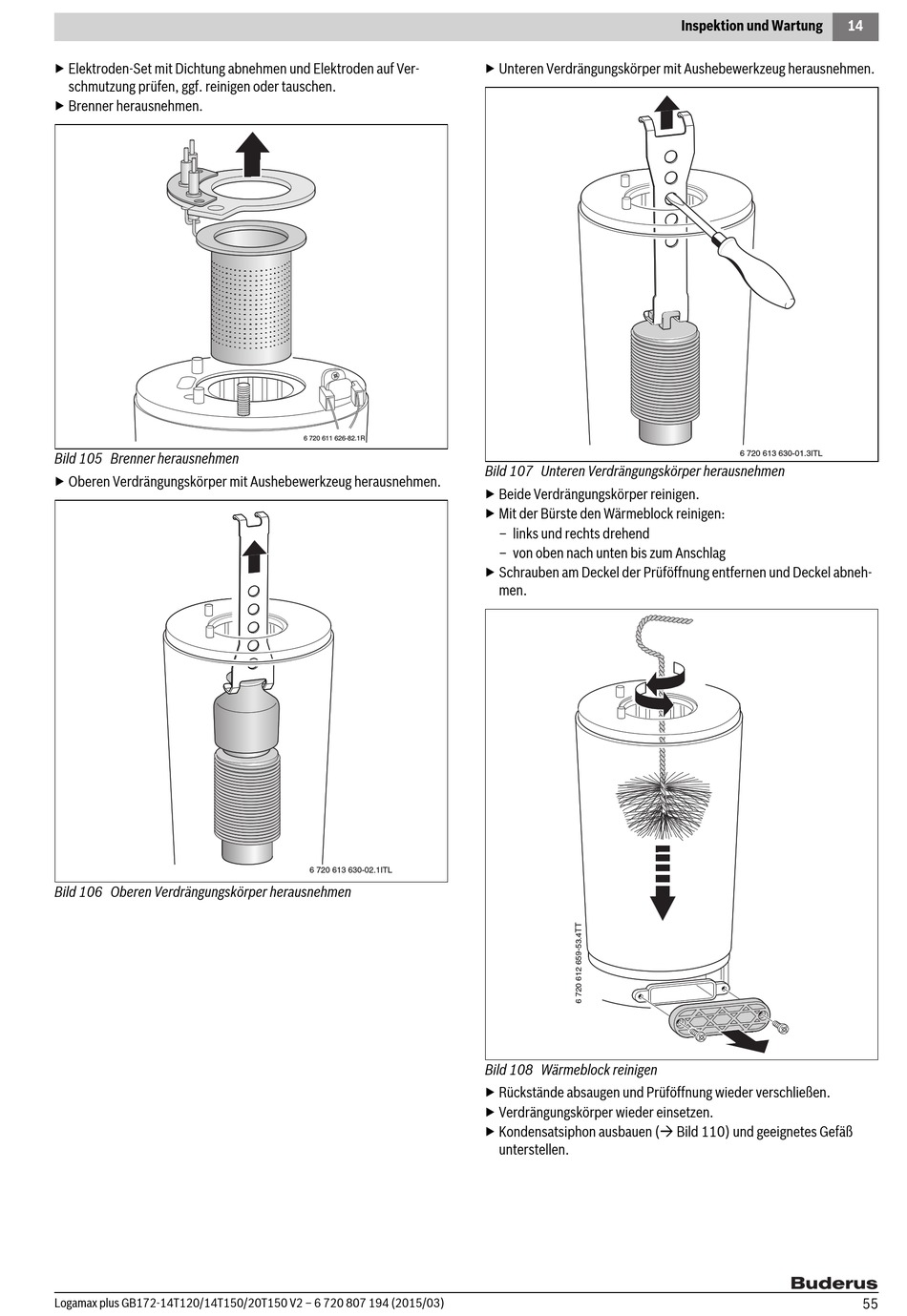

▶ Elektroden-Set mit Dichtung abnehmen und Elektroden auf Ver-
schmutzung prüfen, ggf. reinigen oder tauschen.
▶ Brenner herausnehmen.
Bild 105 Brenner herausnehmen
▶ Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen.
Bild 106 Oberen Verdrängungskörper herausnehmen
Logamax plus GB172-14T120/14T150/20T150 V2 – 6 720 807 194 (2015/03)
6 720 611 626-82.1R
6 720 613 630-02.1ITL
▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen.
Bild 107 Unteren Verdrängungskörper herausnehmen
▶ Beide Verdrängungskörper reinigen.
▶ Mit der Bürste den Wärmeblock reinigen:
– links und rechts drehend
– von oben nach unten bis zum Anschlag
▶ Schrauben am Deckel der Prüföffnung entfernen und Deckel abneh-
men.
Bild 108 Wärmeblock reinigen
▶ Rückstände absaugen und Prüföffnung wieder verschließen.
▶ Verdrängungskörper wieder einsetzen.
▶ Kondensatsiphon ausbauen ( Bild 110) und geeignetes Gefäß
unterstellen.
Inspektion und Wartung
14
6 720 613 630-01.3ITL
55
