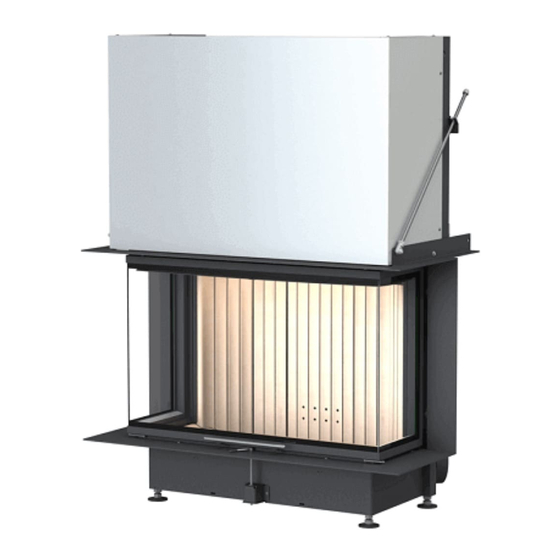

- Seite 1 Bedienungsanleitung Panorama-Kamin ©2018...
- Seite 2 INHALT Hinweis zur Glaskeramik..........4 Sicherheitshinweise............5 Brennstoff und Wärmeleistung........7 Bezeichnung der Bauteile...........11 Verbrennungslufteinstellung........12 Grundsätzliches zum Heizbetrieb......13 Anheizen bei kaltem Feuerraum........ 17 Nachlegen bei warmem Feuerraum......18 Reinigung..............19 Hinweis................22 Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 3 Beachten Sie notwendige nationale und Europäische Normen und örtliche Vorschriften.. Beachten Sie die Feuerungsverordnungen der Länder. Beachten Sie die gültigen nationalen und örtlichen Betriebsbedingungen. Technische Änderungen vorbehalten! Bewahren Sie die Bedienungsanleitung gut auf! Müll im Ofen = Gift im Garten © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 4 HINWEIS ZUR GLASKERAMIK BRUNNER verarbeitet ausschließlich Glaskeramik aus dem Hause SCHOTT. SCHOTT ist ein internationaler Technologiekonzern mit mehr als 125 Jahren Erfahrung auf den Gebieten Spezialglas, Spezialwerkstoffe und Spitzentechnologien. Über 60 Millionen verkaufte ROBAX® Keramikscheiben haben SCHOTT zu einem der füh- renden Hersteller im Segment der hitzeresistenten, transparenten Materialien gemacht.
- Seite 5 Fall, so liegt ein Defekt im Bereich der Türkontaktschalter vor! Verpuffungsgefahr! Verständigen Sie Ihren Ofensetzer und gehen Sie wie im Kapitel ‚Heizbetrieb mit Handeinstellung der Verbren- nungsluft‘ aus der Bedienungsanleitung der Steuerung vor. © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 6 Schornstein abrücken. Auf Funkenflug achten. Verwenden Sie zum Anzünden niemals Stoffe wie Benzin, Spiritus o.ä.! Warnung Luftgitter Verschließen oder decken sie die Warmluftöffnungen nicht ab. Es besteht sonst Brand- und Überhitzungsgefahr. Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 7 Sie unsere Bemühungen für eine saubere Umwelt durch die Einhaltung der nachfolgenden Hinweise zum schadstoffarmen Heizbe- trieb: Verwenden Sie als Brennstoff nur trockenes, naturbelassenes Scheit- holz mit einem Wassergehalt unter 20% oder Holzbriketts nach DIN EN 17225-3. © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 8 Durchmesser >8 cm (rech- tes Bild) können Sie nutzen. Welche Wärmemenge kaufe ich wenn ich Holz nach Gewicht kaufe? 500 kg frisch geschlagenes Wassergehalt 50% 500 kg x 2,0 kWh/kg = 1000 kWh Holz Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 9 Gleichzeitig erhöhen sich die Emissionen über die unverbrannten Anteile. Zu große Brennstoffmengen oder ungeeignete Brennstoffe können zur übermäßigen Erhitzung und damit zu Schäden führen. Abfälle dürfen nicht verbrannt werden! Müll im Ofen = Gift im Garten! © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 10 Panorama-Kamin 70/25/40/25 2,0 kg - 3,0 kg 25 cm - 33 cm Warnung Bei Betrieb des Panorama-Kamins mit zu großer Brennstoffmen- ge oder ungeeignetem Brennstoff besteht Überhitzungs- und Brandgefahr! Der Panorama-Kamin darf bei offener Betriebsweise nur unter Aufsicht betrieben werden! Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 11 BEZEICHNUNG DER BAUTEILE 1 Feuerungstürgriff 2 Verbrennungsluft-Stellelement 3 Verbrennungsluftstutzen 4 Heizgasstutzen 5 Sichtscheibe 6 Arretierhebel 7 Verriegelung Abbildung 1: Bauteile der Panorama-Ka- mine (schematisch) © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 12 Anheizstellung / max. Heizleistung: Verbrennungsluft-Stellelement links. Anheizen bei kaltem Ofen und maxi- male Feuerungsleistung. Abbildung 2: Anheizstellung Nennheizleistung: Mittelstellung des Verbrennungsluft-Stellelements. Abbildung 3: Nennleistung Gluthaltung: Verbrennungsluft-Stel- lelement rechts. Sämtliche Luftöff- nungen sind geschlossen. Abbildung 4: Gluthaltung Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 13 Gefahr einer Rauchgasvergiftung. Den Feuerraum auch dann verschlossen halten, wenn der Ofen nicht befeuert wird. Die Heizgeräte der Ulrich Brunner GmbH sind für den Zeitbrand ausgelegt; d.h. Sie müssen in jedem Fall die minimale Brennstoffmenge auflegen und die Verbrennungsluft nach dieser Anleitung einstellen.
- Seite 14 Betrieb und beim Anheizen vollständig. Bei Heizbetrieb mit geschlossenem Feuerraum die Drosselklappe, abhängig vom Schorn- steinzug, bis zu 2/3 schließen. Die Drosselklappe ist im Rauchrohr-Verbindungsstück zwischen Heiz- gerät und Schornstein eingebaut und dient zur Regulierung des Schorn- steinzuges. Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 15 Nutzung Farbänderungen zeigen. Dies ist eine normaler, nicht zu ver- hindernder Prozess und stellt keinen Reklamationsgrund dar. Tür-Dichtschnüre BRUNNER verwendet ausschließlich hochwertigste Tür-Dichtschnüre, die exakt auf die Anforderungen unserer Heizgeräte abgestimmt sind. Dennoch sind Türdichtungen Verschleißteile und daher von der Gewähr- leistung ausgeschlossen.
- Seite 16 Vermeiden Sie durch sorgfältiges Einlegen der Holzscheite in den Brenn- raum, dass diese während des Abbrands an die Sichtscheibe rutschen und dort anliegend abbrennen. Durch die daraus resultierende Temperaturbe- lastung kann es zu dauerhaften Verfärbungen (Grauschleier) der Sicht- scheibe kommen. Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 17 Stellung die Verbrennungsluft vollständig ab- gesperrt wird. Bei plötzlichem Sauerstoffzutritt (z.B. Öffnen der Feue- rungstür) können dann noch im Brennraum und in den evtl. vorhande- nen Nachheizflächen "stehende Gase" schlagartig mit dem einströmen- den Luftsauerstoff reagieren (Verpuffung). © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 18 Holzbriketts quellen im Feuerraum auf, d. h. sie dehnen sich unter der Hit- zeeinwirkung und vergrößern ihr Volumen. Legen Sie den Brennstoff im- mer nahe an die Rückwand so ein, dass auch bei Abrutschen keine Brenn- stoffteile an der Scheibe anliegen. Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 19 Dichtschnüre während der Scheibenreinigung vor Nässe schützen. Die Lebensdauer der Dichtschnüre wird deutlich verkürzt, wenn Flüssigkeiten oder Reinigungsmittel von den Dicht- schnüren aufgenommen werden. Das Aushärten der Dichtschnüre kann zu Glasbruch führen! Rechtzeitig austauschen. © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 20 Beachten Sie die Sicherheitshinweise zur Handhabung von Asche und Glut. Öffnen der Feuerungstüren zur Reinigung 20 C Schieben Sie die Feuerungstür ganz nach unten. Öffnen Sie nun die unteren und dann die oberen Verriege- lungen. Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 21 Nach Abschluss der Reinigung die seitlichen Flügel zuklappen und erst die oberen Verriegelungen, dann die unteren Verriegelungen schließen. Warnung Die Verriegelungshebel so- weit schließen, dass die seitlichen Flügel der Feue- rungstür auf ganzer Höhe der Feuerungstür anliegen. © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
- Seite 22 Der nicht bestimmungsgemäße Gebrauch des Gerätes führt zum Erlö- schen der Gewährleistung! Der bestimmungsgemäße Gebrauch des Gerä- tes liegt bei Beachtung dieser Bedienungsanleitung vor. Weitere Bedienungsanleitungen, z. B. "Bedienhinweise Kesseltechnik im Kachelofen" etc., unbedingt beachten! Mein Kachelofenbaubetrieb: Bedienungsanleitung Panorama-Kamin (1.38) © 2018 Brunner GmbH...
- Seite 23 Ulrich Brunner GmbH Zellhuber Ring 17-18 D-84307 Eggenfelden Tel.: +49 (0) 8721/771-0 Fax: +49 (0) 8721/771-100 Email: info@brunner.de Aktuelle Anleitungen unter: www.brunner.de Art.Nr.: 19881 © 2018 Brunner GmbH Bedienungsanleitung Panorama-Kamin (1.38)
