2.0 Beschreibung, Zubehör und Pflege/Reinigung
2.1 Beschreibung allgemein
Die schallgedämmte Ventilatorbox besteht aus einem pulverbe-
schichteten Metallkasten (Farbe ähnlich: RAL 9016) mit abnehm-
barem Deckel. Die Nennweite des Ausblasstutzen (werkseitig
montiert) sowie beigelegtem Ansaugstutzen beträgt 160 mm.
Für den Ansaugstutzen sind an den Kastenseiten sowie am
Deckel Montagemöglichkeiten vorgesehen.
2.1.1 Zusatzbeschreibung mit Gebläseinsatz EC400
Das laufruhige und druckstarke EC-Radialgebläse mit Lüfterrad
aus senzimierverzinktem Stahlblech wird über einen 0-10 VDC
Eingang angesteuert. Der Elektroanschluss wird über zwei
schraublose Netzklemmen/Stecker, getrennt für Steuerspan-
nung (0-10 VDC) und Netzspannung (230 VAC/50Hz), herge-
stellt.
2.1.2 Zusatzbeschreibung mit Gebläseinsatz AC450 (350)
Der Vertilatoreinsatz (Radialgebläse) mit Lüfterrad aus senzimier-
verzinktem Stahlblech wird über eine schraublose Netzklemmen/
Stecker (230 VAC/50Hz) angesteuert.

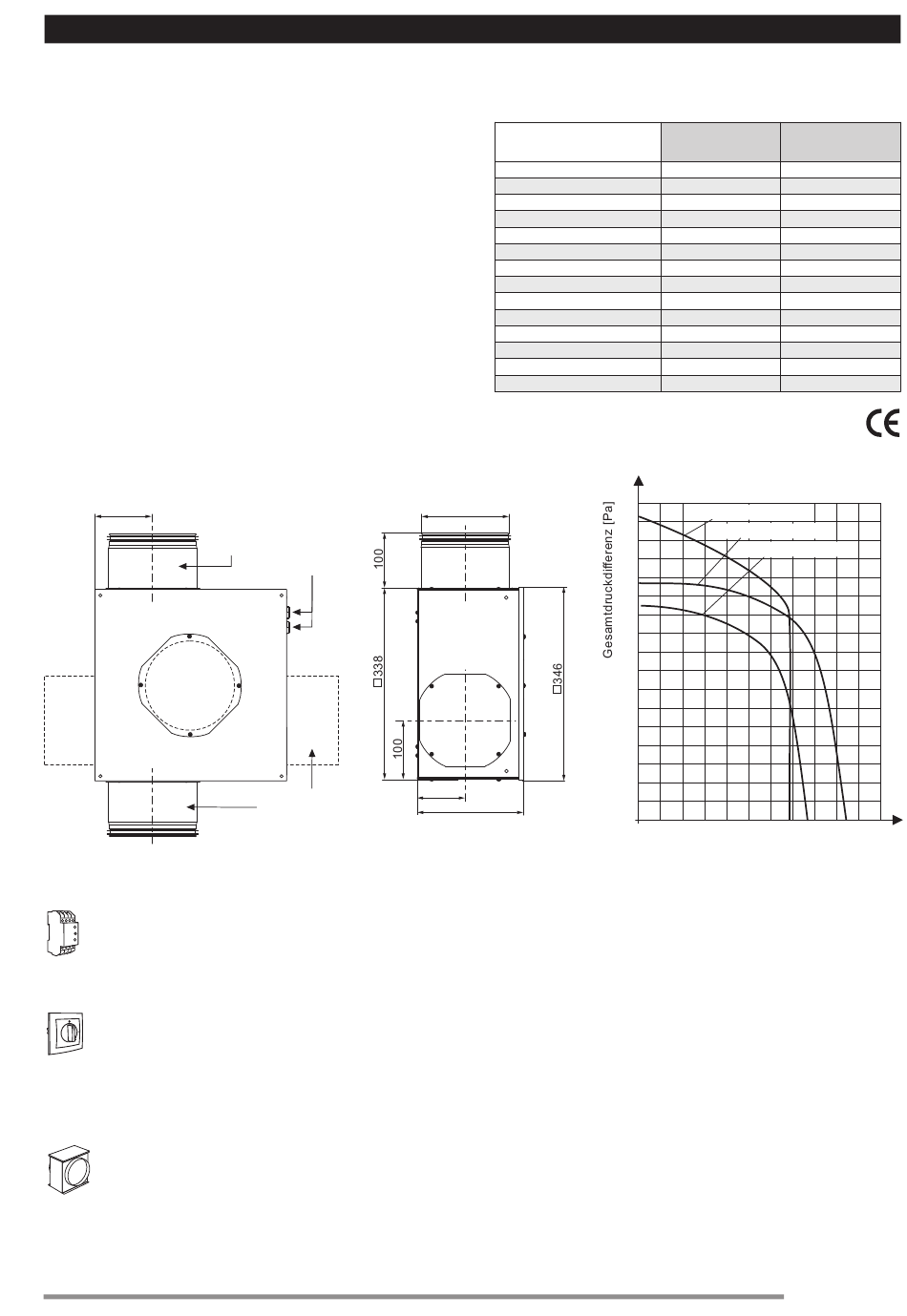

2.3 Abmaße und Volumenstrom-Kennlinie
87
2.4 Zubehör
Steuerung AC/EC10-2 (#99331) für die Ansteuerung
von z.B. 2 Ventilatorboxen EC200 (Zu-/Abluft). Um-
setzung von max. 4 Eingangssignale (230V/50Hz) in
ein DC Ausgangssignal. Einbau in Unterverteilung
auf EN-Tragschiene.
3-Stufen-Schalter LDS3 (#99610) mit Schaltfunktion
1
0,1,2 und 3 (inkl. Nullstellung) für Unterputzmontage.
Spannung 230VAC/50Hz.
Hauptschalter (#99613) als Revisionsschalter für
Aufputzmontage. Schaltspannung 230VAC/50Hz.
Filterbox FB-NW250/G3 (#62075) aus verzinktem
Stahlblechgehäuse mit Rohranschluss und Deckel
mit beidseitigem Spannverschluss. Innenliegender
Filtervlies (Filterklasse G3) mit Drahtgestell.
Montageanleitung Ventilatorbox EC400 und AC450
Ausblas-
stutzen
Kabel-
durchführung
mögliche
Anordnung
Ansaugstutzen
2.2 Technische Daten
Ventilatorbox mit
Förderleistung, freiblasend
Nennspannung, max.
Steuereingang
Stromaufnahme, max.
Leistungsaufnahme, max.
Drehzahl, max.
Kastenabmaße (LxBxH)
Gehäuseabstrahlung
Luftgeräusch Druck/Saug
Gewicht
Anschlussstutzen
Einbaumöglichkeiten
Schutzart
Schutzklasse
1) Schalldruckangaben in 1 m Abstand bei Steuereingang 9,5 VDC
NW160
87
192
(Abb. 2)
2.5 Pflege und Wartung
Die Wartungsintervalle sind auf den Einsatzzweck bzw. auf
die Luftverunreinigungen abzustimmen. Empfehlenswert
ist es, im halbjährlichen Abstand eine Kontrolle/Wartung mit
einer Dokumentation der Ergebnisse durchzuführen.
Der Einsatz von Filtern an den Luftansaugstellen erhöht
die Funktion der Ventilatorbox und wirkt sich positiv auf
die Produktlebensdauer aus!
Die Kontrolle erstreckt sich auf die Prüfung des festen Sitzes
aller Bauteile, Beschädigungen sowie freiem Lauf des Motors
bzw. Lager-/Körperschallgeräuschen.
Für Reinigungszwecke kann der Gebläseeinsatz aus der Box
herausgenommen werden. Der Motor selber ist wartungsfrei.
Alle zugänglichen Oberflächen können im Bedarfsfall gereinigt
werden.
• Verwenden Sie keine aggressiven oder lösungsmittelhaltigen Reini-
gungsmittel, da diese ggf. die Oberflächen beschädigen können.
• Reinigen Sie das Gerät oder Geräteteile nicht mit einem Hochdruck-
reiniger/Dampfstrahlgerät. Reinigungsmöglichkeit der Ventilatorbox
im Bedarfsfall mit feuchten/trockenen Lappen, Druckluft oder Besen.
Gebläseeinsatz
Gebläseeinsatz
LW450
EC400
520 m³/h
390 m³/h
230VAC/50 Hz
230VAC/50 Hz
---
0 - 10VDC
0,70 A
0,70 A
150 Watt
115 Watt
-1
2650 min
3200 min
338x338x190 mm
338x338x190 mm
1)
65 dB(A)
60 dB(A)
1)
75 dB(A)
68 dB(A)
5,8 kg
5,4 kg
NW160 mm
NW160 mm
vertikal/horizontal
vertikal/horizontal
IP X4
IP X4
2
2
650
Ventilatoreinsatz EC400
600
Ventilatoreinsatz AC450
550
Ventilatoreinsatz AC350
500
450
400
350
300
250
200
150
100
80
60
40
20
10
0
0
50
100
200 250 300 350 400 450 500 550 600
Volumenstrom [m³/h]
-1
Seite 2 von 4
