Nota: (1) O código de endereço do mesmo sistema não pode ser repetido.
2) As configurações do código de endereço acima devem ser definidas por um profissional.
(3) BM1: DIP7 é a função de intertravamento remoto, desligação de intertravamento remoto desativada: OFF,
ligação de intertravamento remoto ativada: ON
5.2.4 Requisitos da linha de comunicação
Descrição:
1) Selecione, o mais possível, a linha de conexão de rede com a camada de blindagem apertada e a pequena distância
entre os fios.
2) Pode considerar o padrão de fio UL2547 ou UL2791.
OFF
OFF
ON
OFF
OFF
ON
ON
ON
OFF
OFF
ON
OFF
OFF
ON
ON
ON
OFF
OFF
ON
OFF
OFF
ON
ON
ON
Unidade secundária de módulo 1
Unidade principal do módulo
Painel de conexão
Painel de conexão
de terminal
de terminal
Aterramento do
Controle
fio isolado
remoto
Especificação de fiação para comutação de interruptor de linha para unidade principal, e de unidade principal para unidade secundária:
1 A fiação do módulo deve ser realizada em ordem numerada,"A1" a "A1", "B1" a "B1".
2 A área da seção transversal do núcleo de comunicação A e do núcleo B deve ser de 0,5-1 mm
isolamento, caso contrário, a comunicação pode ser ruim.
3 As linhas de conexão dos interruptores de linha A e B também devem ser torcidas e isoladas com fios. Se for a linha de isolamento de 4
núcleos, a linha de isolamento deve estar bem aterrada.
4 Todas as linhas de conexões devem ser isoladas da linha de alta tensão.
5 2* É a fonte de alimentação do controle remoto, deve garantir que os eletrodos positivo e negativo estejam corretos.
ON
OFF
ON
OFF
ON
OFF
ON
OFF
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
ON
ON
ON
ON
ON
ON
ON
Unidade secundária de módulo 2
Unidade secundária de módulo N
Painel de conexão
Painel de conexão
de terminal
de terminal
2
, e deve ser torcido e equipado com a linha de

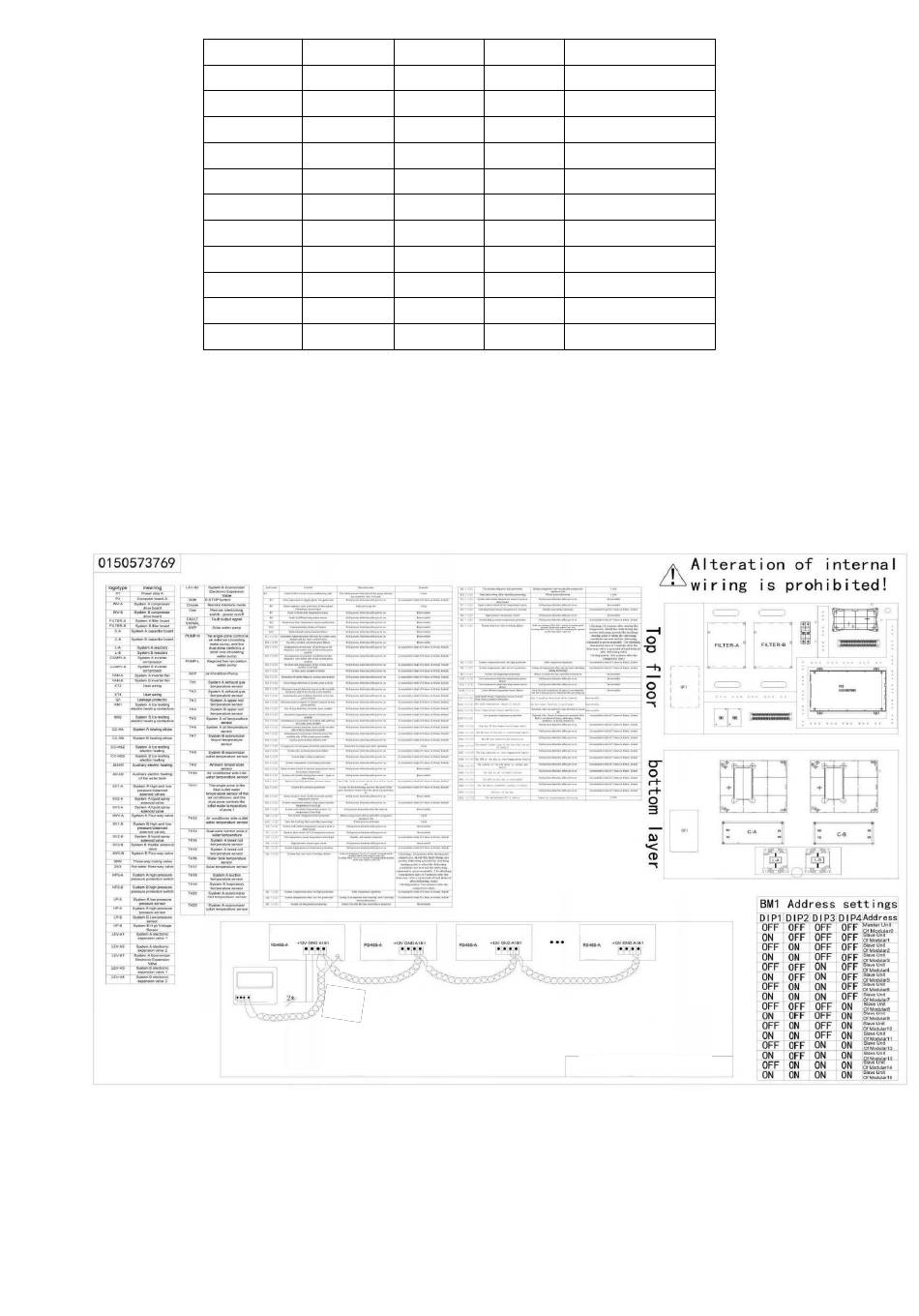

Especificação do diagrama de
15
5
6
7
8
9
10
11
12
13
14
15
16
fiação de comunicação 485
