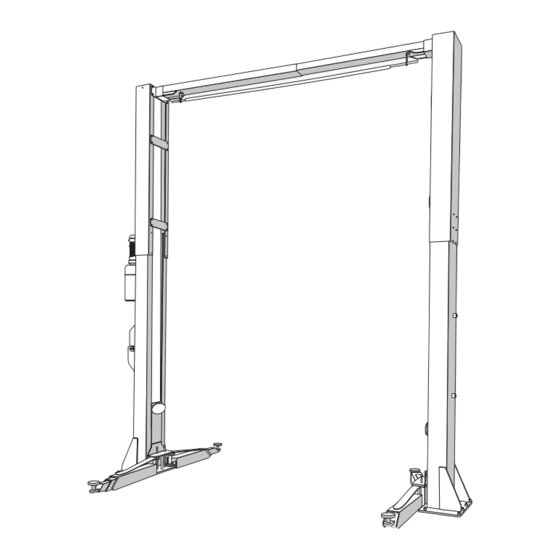

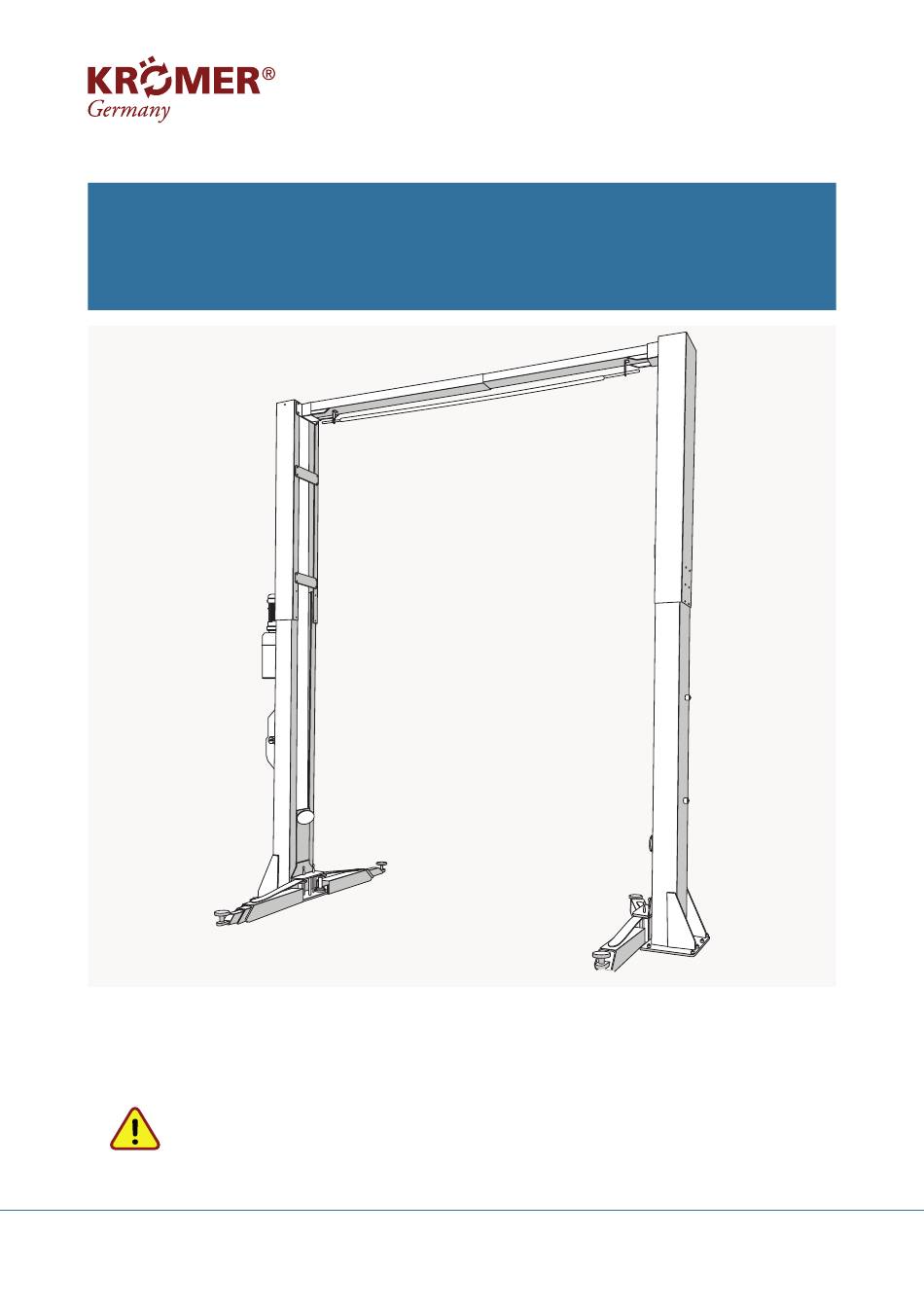

2-Säulenhebebühne „Bonn"
TP75
Kurzanleitung zur Installation
Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen,
bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt,
die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
Lesen Sie vor Beginn der Installation die Sicherheitshinweise der Hauptanleitung gründlich durch.
Stand: 11/2022
KHG Krömer's Handelsgesellschaft mbH | Rosa-Luxemburg-Strasse 34 | 03044 Cottbus DE
info@hebebuehnen-kroemer.de | www.hebebuehnen-kroemer.de | +49 (0)355 869 501 87
Werbung
Verwandte Anleitungen für Kromer Bonn
Inhaltszusammenfassung für Kromer Bonn
- Seite 1 2-Säulenhebebühne „Bonn“ TP75 Kurzanleitung zur Installation Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen, bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt, die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
- Seite 2 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Übersicht Einzelteile...
- Seite 3 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Checkliste Stk. Bezeichnung Stk. Bezeichnung Notausstange Tragarme Säulenbalken Hauptsäule Säulenverstärkungen Nebensäule Tragarmteller/Gummiauflage Schwerlastanker Säulenabdeckung, Umlenkrolle(4) Hydraulikschlauch, kurz Halterung Notausstanger Halterung Verlängerung Tragarmhaltebolzen Tragarmverlängerung Distanzscheibe Säulenschutz Mutter Steg Säulenfuß Sicherheitszahnkranz Halterung Säulenabdeckung Kabelhalterungen Säulenabdeckung Schrauben Säulenabdeckung...
- Seite 4 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Säule und Zubehör auspacken Entnehmen Sie die Verpackungen der Einzelteile der Reihe nach und sortieren Sie diese übersichtlich zur Seite. Dann können die Schrauben von den Metallträgern entfernt werden, beginnen Sie hierbei mit dem oberen Säulenfuß.
- Seite 5 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Nach dem Anheben der Nebensäule lösen Sie die beiden letzten Schrauben der Transportsicherung gegenüber vom Säulenfuß. Nun können die Transportsicherungen der unteren Hauptsäule auf dem gegenüberliegenden Säulenfuß leicht geöffnet werden. Entfernen Sie zunächst die Schrauben an der Säulendecke...
- Seite 6 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 ... und anschließend die Schrauben am Säulenfuß. Danach kann die Säule aufgerichtet werden.
- Seite 7 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Aufrichtung und Positionierung (stehende Montage) Beim Aufrichten der Säule werden 3 kräftige Personen benötigt. Zuerst sollte die Hauptsäule aufgerichtet werden und dann die Nebensäule. Um die Säulenverlängerungen anzubringen muss der Motor inklusive Kabelkanal demontiert werden, letzterer befindet sich hierbei im Innenraum der Hauptsäule.
- Seite 8 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Demontage des Motors mit Halterung Demontieren Sie nun den Motor inklusive der Halterung. Hinweis: Hierzu müssen zuerst die unteren und anschließend die oberen Schrauben der Motorhalterung gelöst werden. Montage der beiden Säulenverlängerungen Entnehmen Sie der Vepackung (2-2) nun die Säulenverlängerungen. Es sind 2 unterschiedliche Säulenoberteile: Die Verlängerung mit Bohrungen für den Endabschlater kommt auf die Hauptsäule, die andere Verlängerung ohne Bohrungen ist für die Nebensäule...
- Seite 9 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage der Säulenverlängerung an der Hauptsäule Stecken Sie die Säulenverlängerung auf die Hauptsäule der Hebebühne. Hinweis: Falls die obere Säulenverlängerung (2-2) zur Befestigung an der unterer Säule zu breit sein sollte, dann nutzen Sie bitte eine Schraubzwinge.
- Seite 10 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Befestigen Sie von den 6 inneren Schrauben zuerst die mittleren beiden, dann die beiden unteren und zuletzt die beiden oberen Schrauben. Die Muttern sollten nach Innen zeigen und nicht Außen an der Säule befestigt sein.
- Seite 11 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage des Säulenbalkens Die Halterungen werden auf die Schutzstange geschoben. Die Befestigung der Schutzstange an den Balken erfolgt durch 2 Halterungen, die mit Schrauben befestigt werden. Damit die Schutzstange nicht rausfliegt, werden am Ende die Distanzscheiben befestigt Danach wird die Schutzstange an dem Balken befestigt.
- Seite 12 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Die Schutzstange wird an den Halterungen mittels 2 Schrauben am Säulenbalken befestigt. Anschließend werden die Distanzscheiben an beiden Enden angebracht, so wird die Schutzstange sicher fixiert.
- Seite 13 TP75 Artikel-Nr.: Artikel-Nr.: TP75 Krömer Hersteller: Hersteller: Krömer 738964857162 EA N - Cod e: EA N - Cod e: 738964857162 Montage des Säulenbalkens Für die Befestigung des Säulenbalkens wird eine 17er Ratsche und ein 19er Maulschlüssel benötigt.
- Seite 14 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Verankerung der Säulen in den Boden Zuerst werden hierfür 12 Löcher gebohrt. Für die Bohrungen wird ein 20er Bohrer verwendet. Hinweis: Staubsauger muss sein! Hinweis: Fundamenplan beachten! Die Löcher werden mit Kleber gefüllt. Dann werden die Spaltanker in den Boden gesetzt und mit einem Schlag- hammer in den Boden veranktert.
- Seite 15 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage der Hauptplattform Mit der Wasserwaage wird die vertikale Ausrichtung geprüft. Sollte die Säule schief stehen, wird die Ausrichtung mit Unterlegscheiben ausgeglichen. Dafür werden die Spaltanker mit einer 28er Ratsche gelockert und ein Schraubenzieher unter die Säule geschoben.
- Seite 16 TP75 Artikel-Nr.: Krömer Hersteller: 738964857162 Motoreinheit vorbreiten und anbringen Die Rote Kappe für den Hydraulikanschluss muss abgeschraubt werden, sodass dort das hydraulische Eckstück befestigt werden kann. Äußere Säule Innenraum der Säule Für die Befestigung des Motors müssen die Schrauben an der Hauptsäule entfernt werden. Dabei werden zuerst die oberen und dann die unteren Schrauben rausgenommen.
- Seite 17 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Anschluss des kurzen Hydraulikschlauches Der kurze Hydraulikschlauch wird an den Motor befestigt und durch den Durchgang in den Innenraum der Säule geführt. Montierung des oberen Endabschalters Der Endabschalter wird über dem Eckstück im Innenraum der Säule angeschraubt.
- Seite 18 TP75 Artikel-Nr.: Krömer Hersteller: 738964857162 Verlegen des Haupthydraulikschlauches Haupthydraulikschlauch kurzer Hydraulikschlauch mittlerer Hydraulikschlauch (ist bereits angeschlossen) Der Haupthydraulikschlauch muss über den kurzen Hydraulikschlauch an die Motoreinheit, und durch den Säulenkanal an den Nebenzylinder angeschlossen werden.
- Seite 19 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Verlegen der Gleichlaufseile und Elektrokabel Gleichlaufrolle Nebensäule Säulenbalken Hauptsäule Gleichlaufrolle Die Gleichlaufseile werden über die Gleichlaufrollen durch den Säulenbalken und dem Hubschlitten befestigt.
- Seite 20 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Säulendeckel vorbereiten Überprüfen Sie zur Vorbereitung der Säulendeckel die Bauteile, es müssen Sperringe, Sperrscheiben, Gleichlaufrollen und Drehscheiben vorliegen. Bringen Sie die genannten Bauteile, wie in der Zeichnung dargestellt, an den Säulendeckel an.
- Seite 21 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage vom Endabschalter** am Säulenbalken Hierzu müsste das Gehäuse vom Endabschalter geöffnet werden, damit das Elektrokabel ordnungsgemäß (siehe Punkt 15) verlegt werden kann. Hierfür wird ein 25er Kreuzschraubenzieher benötigt. ** zum Schutz des Fahrzeugdachs bei der 2-Säulen Hebebühne...
- Seite 22 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Elektrozuleitungskabel durch die Säule verlegen Das vom oberen Endabschalter gelöste Elektrokabel durch die Hauptsäule führen.
- Seite 23 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage der Säulendeckel Hauptsäule Die Säulendeckel werden im Innenraum der Säule mit einer Unterlegscheibe und Mutter fixiert. Für die Äußere Befestigung reicht jeweils eine Mutter aus. Halterungen Elektroschlauch und Elektrokabel Nebensäule Im Innenraum beider Säulen werden nun die Elektrokabel und Hydraulikschläuche gesichtert.
- Seite 24 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Hauptsäule An der Hauptsäule wird ebenso wie an der Nebensäule vorgegangen (3 Halterungen pro Seite) Hydraulikschlauch sichern Im Säulenbalken werden die Hydraulikschläuche und Elektrokabel mit Kabelbinder fixiert. Dadurch kommt es in keinem Fall zu einer Überschneidung mit den Gleichlaufseilen!
- Seite 25 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Montage der Säulenverstärkungen Die Säulenverstärkungen werden auf beiden Säulen angebracht.
- Seite 26 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Befestigung der Kabelkanäle Wenn alle Kabel mit den Halterungen im Innenraum der Säulen gesichert sind, kann der Kabelkanal wieder angebracht werden.
- Seite 27 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Anschluss der Elektronik im Bedienpult Öffnen Sie das Bedienpult.
- Seite 28 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Anschluss der Elektronik im Bedienpult 9-10 Verbinden Sie die Kabel zum oberen Endabschalter* 3 und 6 (Bauteil aus Punkt 10, 14). * Begrenzung der Maximalen Hubhöhe von der 2-Säulen Hebebühne...
- Seite 29 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Anschluss Elektronik Bedienpult Verbinden Sie die Kabel vom Elektromagneten der Sicherheitsraste 2 und 7 für die Hauptsäule.
- Seite 30 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Anschluss Elektronik Bedienpult Verbinden Sie die Kabel vom magnetischen Ablassventil 2 und 8. Das Kabel geht vom Ablassventil des Motors aus.
- Seite 31 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Anschluss Elektronik Bedienpult Verbinden Sie die Kabel vom Positionsschalter 9 und 10.
- Seite 32 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Ordnung im Bedienpult schaffen Die Kabel im Bedienpult werden mit Kabelbinder geordnet und zusammengefasst.
- Seite 33 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Hubschlitten in die erste Sicherheitsraste fahren Der Hubschlitten wird hierzu leicht angehoben (ca. 30 cm). Danach werden zur Sicherheit Gummiklötze oder etwas Ähnliches drunter gelegt. Beide Hubschlitten müssen die gleiche Hubhöhe haben! Hinweis: Es müssen beide Zylinder senkrecht im Loch stehen, dadurch entsteht keine Verankerung.
- Seite 34 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Befestigung und Spannen der Gleichlaufseile Es müssen beide Seiten gleichmäßig gespannt werden: An der Hauptsäule müssen die Schrauben 2 Drehungen erhalten und dann müssen die Schrauben an der Nebensäule 2x gedreht werden. Das Spannen wird abwechselnd zwischen den Säulen durchgeführt!
- Seite 35 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Anschluss vom Zuleitungskabel 400V 230V 400V 230V CEE Stecker (f) je nach Bedienpult anschließen. 400 Volt : , L2 , L3 , PE 230 Volt: L , PE...
- Seite 36 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Befestigung des Türschutzes und Stegs Der Türschutz wird an beiden Säulen befestigt und der Steg wird am Säulenfuß fest geschraubt.. Die beiden mittig liegenden Schraubenlöcher an den Stegen sind für die Säulenabdeckung der 2-Säulen Hebebühne.
- Seite 37 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Befestigung der Halterung für Transporter Erhöhungen Die Halterung wird an beiden Säulen befestigt. (Die Transporterhöhungen können optional bestellt werden) In die Halterung können die Erhöhungen eingesetzt und bis zum Einsatz verstaut werden.
- Seite 38 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Montage der Tragarme mit Tragarmbolzen Die Tragarme werden an den Hubschlitten eingesetzt und mit den Bolzen fixiert. Anschließend werden die Arretierungen am Bolzen eingesetzt mit 3 Imbusschrauben befestigt. (Bild vom Arretierungs Ring)
- Seite 39 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Tragarmekelle Die Tragarmkelle wird auf die Tragarme gesetzt. Alternativ können die optional erhältlichen Transporter Erhöhungen unter die Tragarmkelle gesetzt werden. Sicherheitshinweis: Die Tragarmkelle wird mit einer Imbusschraube befestigt.
- Seite 40 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Hydrauliköl Befüllung Der Tank wird mit 15 Liter HLP46 Hydrauliköl befüllt. Das Hydrauliköl kann bei Hebebühnen Krömer optional bestellt werden.
- Seite 41 Artikel-Nr.: TP75 Hersteller: Krömer EA N - Cod e: 738964857162 Befestigung des Fußschutzes an Tragarme Der Fußschutz muss aus Sicherheitsgründen an die Tragarme festgeschraubt werden.
- Seite 42 Artikel-Nr.: TP75 Hersteller: Krömer EAN- Code: 738964857162 Befestigung des Säulenschutzes Nachdem die Bühne einen Probelauf durchgeführt hat (1. mal ohne Fahrzeug, 2. mal kann mir Fahrzeug), kann der Säulenschutz an beiden Säulen angebracht werden und die Säulenabdeckung wird mit Kabelbinder befestigt.
- Seite 43 Artikel-Nr.: TP75 Artikel-Nr.: TP75 Hersteller: Krömer Hersteller: Krömer E AN - Code : 738964857162 EA N - Cod e: 738964857162 Wichtige Informationen Ausgabestand 1. Ausgabe der Bedienungsanleitung, 2023 06-2023 ©KHG mbH Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist nur mit ausdrück- licher Gehnehmigung der KHG mbh gestattet.
