1

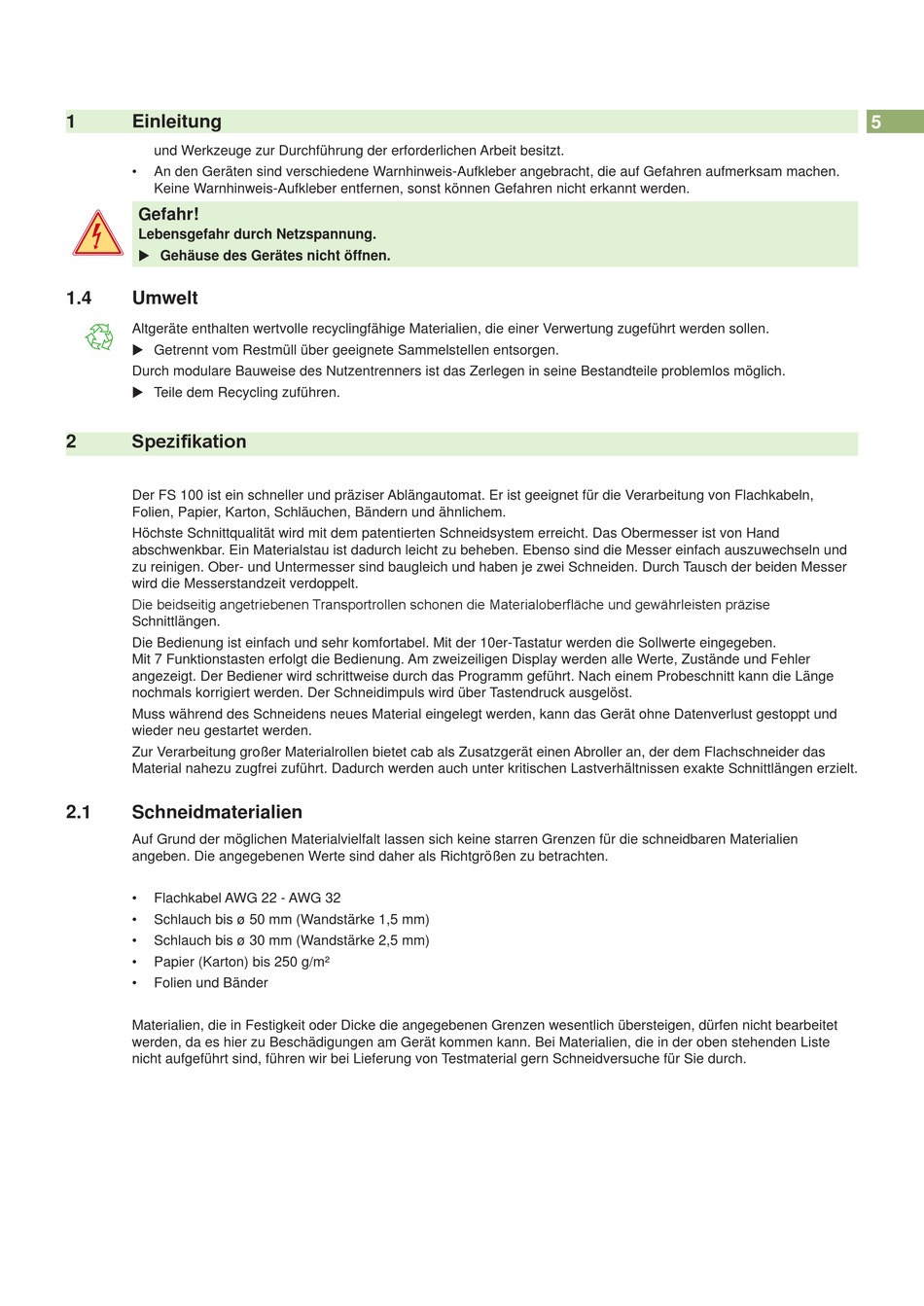

Einleitung
und Werkzeuge zur Durchführung der erforderlichen Arbeit besitzt.
•
An den Geräten sind verschiedene Warnhinweis-Aufkleber angebracht, die auf Gefahren aufmerksam machen.
Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden.
Gefahr!
Lebensgefahr durch Netzspannung.
Gehäuse des Gerätes nicht öffnen.
1.4
Umwelt
Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen.
Getrennt vom Restmüll über geeignete Sammelstellen entsorgen.
Durch modulare Bauweise des Nutzentrenners ist das Zerlegen in seine Bestandteile problemlos möglich.
Teile dem Recycling zuführen.
Spezifikation
2
Der FS 100 ist ein schneller und präziser Ablängautomat. Er ist geeignet für die Ver arbeitung von Flachkabeln,
Folien, Papier, Karton, Schläuchen, Bändern und ähnlichem.
Höchste Schnittqualität wird mit dem patentier ten Schneidsystem erreicht. Das Obermesser ist von Hand
abschwenkbar. Ein Materialstau ist dadurch leicht zu beheben. Ebenso sind die Messer einfach auszuwechseln und
zu reinigen. Ober- und Untermesser sind baugleich und haben je zwei Schneiden. Durch Tausch der beiden Messer
wird die Messerstandzeit ver doppelt.
Die beidseitig angetriebenen Transportrollen schonen die Materialoberfläche und gewähr leisten präzise
Schnittlängen.
Die Bedienung ist einfach und sehr komfortabel. Mit der 10er-Tastatur werden die Sollwerte eingegeben.
Mit 7 Funktionstasten erfolgt die Bedienung. Am zweizeiligen Display werden alle Werte, Zustände und Fehler
angezeigt. Der Bediener wird schrittweise durch das Programm geführt. Nach einem Probeschnitt kann die Länge
nochmals korrigiert werden. Der Schneidimpuls wird über Tastendruck ausgelöst.
Muss während des Schneidens neues Material eingelegt werden, kann das Gerät ohne Daten verlust gestoppt und
wieder neu gestartet werden.
Zur Verarbeitung großer Materialrollen bietet cab als Zusatzgerät einen Abroller an, der dem Flachschneider das
Material nahezu zugfrei zuführt. Dadurch werden auch unter kritischen Lastverhältnissen exakte Schnittlängen erzielt.
2.1
Schneidmaterialien
Auf Grund der möglichen Materialvielfalt lassen sich keine starren Grenzen für die schneidbaren Materialien
angeben. Die angegebenen Werte sind daher als Richtgrößen zu betrachten.
•
Flachkabel AWG 22 - AWG 32
•
Schlauch bis ø 50 mm (Wandstärke 1,5 mm)
•
Schlauch bis ø 30 mm (Wandstärke 2,5 mm)
•
Papier (Karton) bis 250 g/m²
•
Folien und Bänder
Materialien, die in Festigkeit oder Dicke die angegebenen Grenzen wesentlich übersteigen, dürfen nicht bearbeitet
werden, da es hier zu Beschädigungen am Gerät kommen kann. Bei Materialien, die in der oben stehenden Liste
nicht aufgeführt sind, führen wir bei Lieferung von Testmaterial gern Schneidversuche für Sie durch.
5
