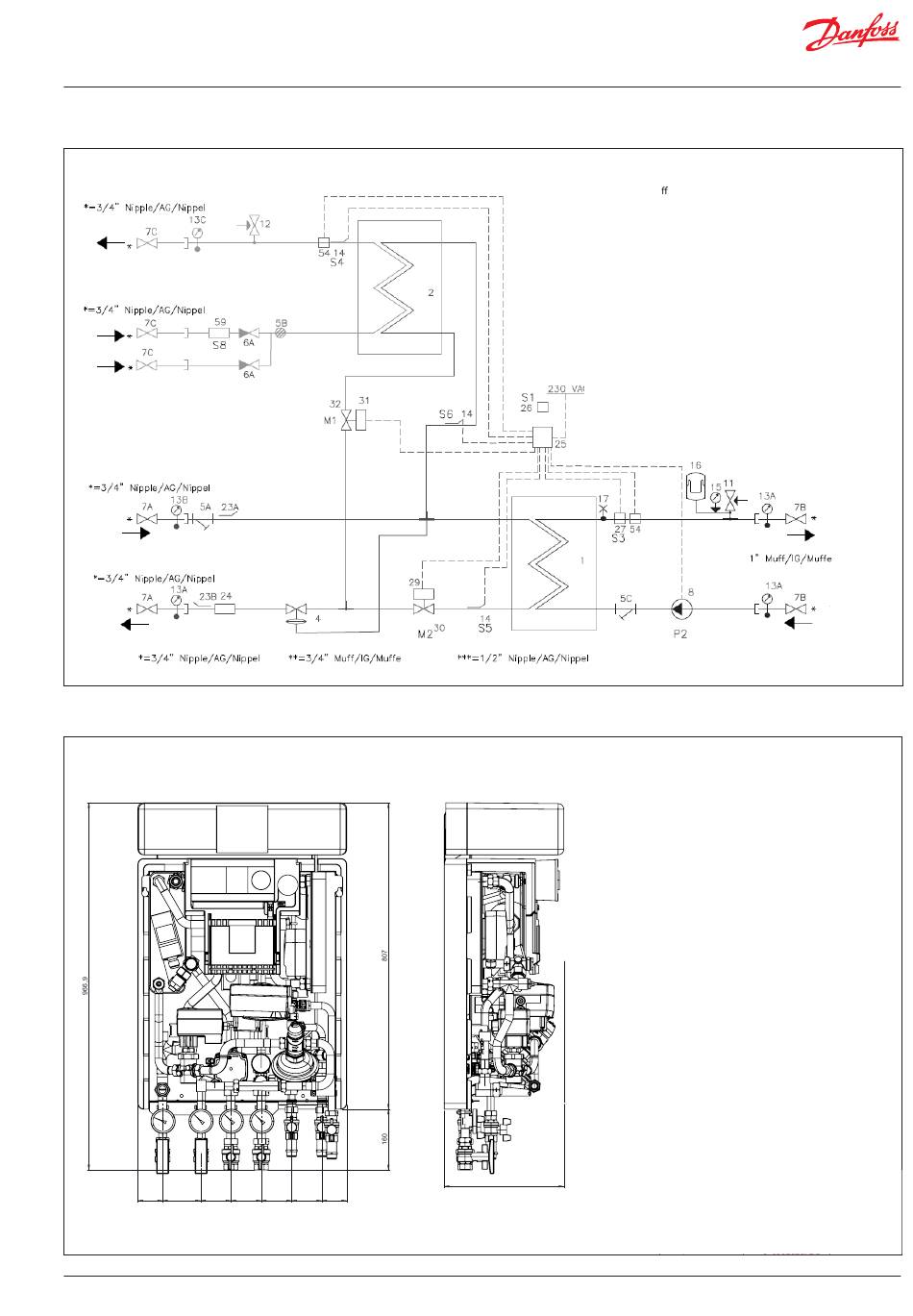

5. HYDRAULIKSCHEMA, ABMESSUNGEN - AKVA LUX II VXE HT A266
PWH
PWC
PWH-C
FW
Vorlauf
FW
Rücklauf
1
2
A
B
C
D
E
F
G
65
100
80
1
2
H
AQ484342098283de-000102
1
2
3
4
5
7
80
80
80
65
3
4
5
6
3
4
5
Akva Lux II VXe HT
6
7
315
1.
DH supply
2.
DH return
3.
HE return
4.
HE supply
5.
DHW
6.
DCW
7.
DCW Circ.
© Danfoss | Produced by Danfoss Redan A/S | 2024.08 | 7
6
7
1.
Plattenwärmeübertrager HE
2.
Plattenwärmeübertrager TWW
4.
Di erenzdruckregler
5.
Schmutzfänger
6.
Rückschlagventil
7.
Kugelhahn
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE, 3 bar ½"
12.
Sicherheitsventil, TWW, 10 bar ½"
13.
Thermometer
14.
Temperaturfühler
15.
Manometer
16.
Ausdehnungsgefäß 12 L
23
Fühlertasche ½" für WMZ
24.
Passstück für WMZ ¾" x 110 mm
25.
Danfoss Danfoss Regler ECL 310/A266
26.
Außentemperaturfühler, ESMT
27.
Danfoss Anlegefühler, ESMC
29.
Stellantrieb AMV, HE
30.
Durchgangsventil VM2, HE
31.
Stellantrieb AMV, TWW
32.
Durchgangsventil VM2
54.
Sicherheitsthermostat Jumo AT
59.
Strömungsschalter
8
9
10
Anschlüsse:
1. Fernwärme (FW) Vorlauf
2. Fernwärme (FW) Rücklauf
3. Heizung (HE) Rücklauf
4. Heizung (HE) Vorlauf
5. Trinkwarmwasser (PHW)
6. Kaltwasser (PWC)
7. Zirkulation (PWH-C)
General tolerance accuracy, measurements without tolerance:
Projection
ISO 2768 - m
kg
Weight
Replace
Design
Approval
Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.
Not to be handed over to, copied or used by third party. Two- or three
dimensional reproduction of contents to be authorized by Danfoss Redan A/S.
8
9
10
HE
Vorlauf
HE
Rücklauf
11
12
A
B
C
D
E
F
G
Scale
Size
Material
1:4
A2
Danfoss Standard
Designation
NOT SPECIFIED
H
Danfoss Redan A/S
No. vila_proto938_05_10_2023_R1 16-01-20
