Montage- und Betriebsanleitung
Akva Lux II VXe HT

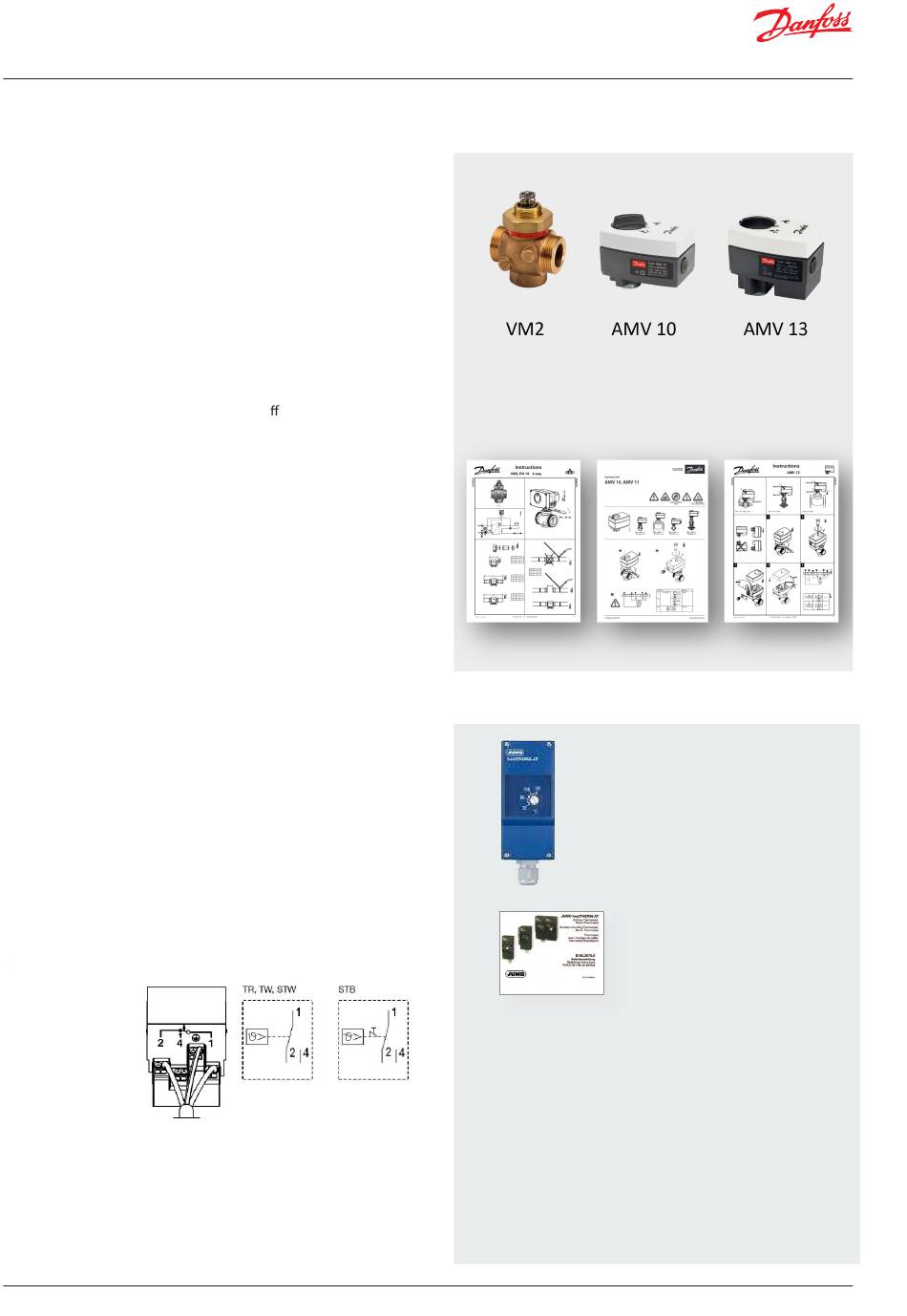

12. REGELUNG DES HEIZKREISES
Zur Regelung des Heizkreises ist die Akva Lux II VXe HT primärseitig
mit einem Durchgangsventil VM2 und einem elektrischen Stellant-
-
rieb Danfoss AMV 10 oder AMV 13, das dem elektronischen Regler
angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft.
AMV 10
Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen.
Manuelles Schließen des Stellantriebes erfolgt durch das Drehen
des Handrads auf der Oberseite des Stellantriebs, - im Urzeigersinn.
AMV 13
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitigüberprüft. Je nach gewählter Einstellung der Sicherheitsfunk-
tion wird das AMV 13 Ventil vollständig geö net oder geschlossen,
wenn die Spannungsversorgung abgeschaltet wird.
Für weitere Informationen siehe bitte beigelegte Bedienung-
sanleitungen:
Durchgangsventil VM2
Elektrischer Stellantrieb AMV 10
Elektrischer Stellantrieb AMV 13
Sicherheitsthermostat, Jumo AT
Der Heizkreis und der Trinkwarmwasserkreis kann mit einem Sicher-
heitsthermostat gegen Überhitzung ausgestattet werden.
Ab Werk ist der Jumo AT Sicherheits-Thermostat vormontiert und auf
die min Temperatur eingestellt. Das Verbindungskabel zum Danfoss
ECL-Regler ist 2 m lang, so dass das Thermostatgehäuse bei Bedarf in
jeder Einbaulage an der Hausinstallation auf der Baustelle montiert
werden kann.
Siehe bitte beigelegte Bedienungsanleitung Jumo AT
Schaltplan
14 | © Danfoss | Produced by Danfoss Redan A/S | 2024.08
AQ484342098283de-000102
