Montage- und Betriebsanleitung
Akva Lux II VXe HT
10. EINSTELLUNG UND INBETRIEBNAHME
Allgemeine Hinweise
BITTE BEACHTEN: Einige Modelle unterscheiden sich leicht in ihrem
Aussehen. Die Regelfunktion ist im Prinzip jedoch bei allen dieselbe.
Inbetriebnahme
Nehmen Sie die Fernwärmestation gemäß den Anweisungen der
Betriebsanleitung in Betrieb.
Befüllen der Anlage / Betriebsdruck
Die Anlage mit Wasser gemäß den Anweisungen auf Seite 16 be-
füllen.
Fällt der Betriebsdruck unter 1 bar, Wasser im Heizkreis nachfüllen.
Der Betriebsdruck darf 1,5 bar nicht übersteigen.
(Die Sicherheitsventile der Anlage ö net bei 2,5 bar)
The pressure is read on the manometer.
Fällt der Betriebsdruck drastisch innerhalb kurzer Zeit, soll die Hei-
zungsanlage nach evtl. Leckagen untersucht werden - und auch der
Vordruck des Ausdehnungsgefäßes mussl nachgeprüft werden. Die
VXe Stationen sind mit einem Ausdehnungsgefäß ausgestattet, das
auf 0,5 bar Vordruck eingestellt ist.
Di erenzdruckregler
Der selbsttägige Di erenzdruckregler reduziert den schwankenden
Druck des Fernwärmenetzes auf einen kleinen und festen Be-
triebsdruck in der Station, und sichert dadurch optimale Betriebsbe-
dingungen für die Regeleinrichtung.
Für die Akva Lux II VXe HT ist der selbsttägige Di erenzdruckregler
AVPB-F mit Volumenstrombegrenzung eingebaut.
Die Einstellung des Di erenzdrucksollwerts erfolgt vom Werk und
soll nicht nachgestellt werden. Der Regler erfasst ein Regelventil mit
einstellbarer Volumenstrombegrenzung, und die Einstellung der

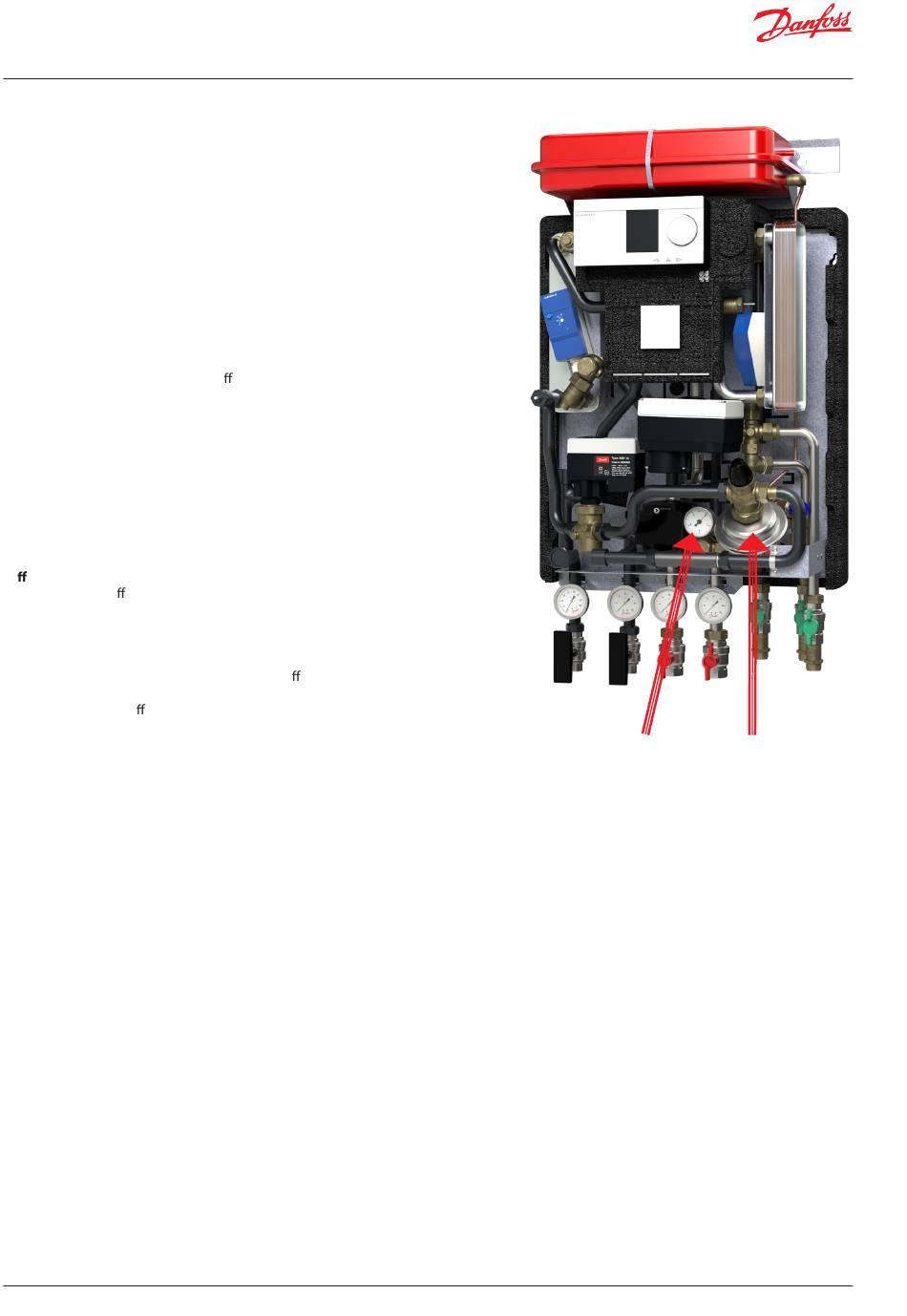

Manometer
AVPB-F
Volumenstrombegrenzung erfolgt über den Hub der Einstelldrossel.
Der Wert kann mit Hilfe des Einstelldiagramms für den Volumen-
strom (siehe hierzu die entsprechende Bedienungsanleitung)
eingestellt werden.
12 | © Danfoss | Produced by Danfoss Redan A/S | 2024.08
AQ484342098283de-000102
