Montage- und Betriebsanleitung

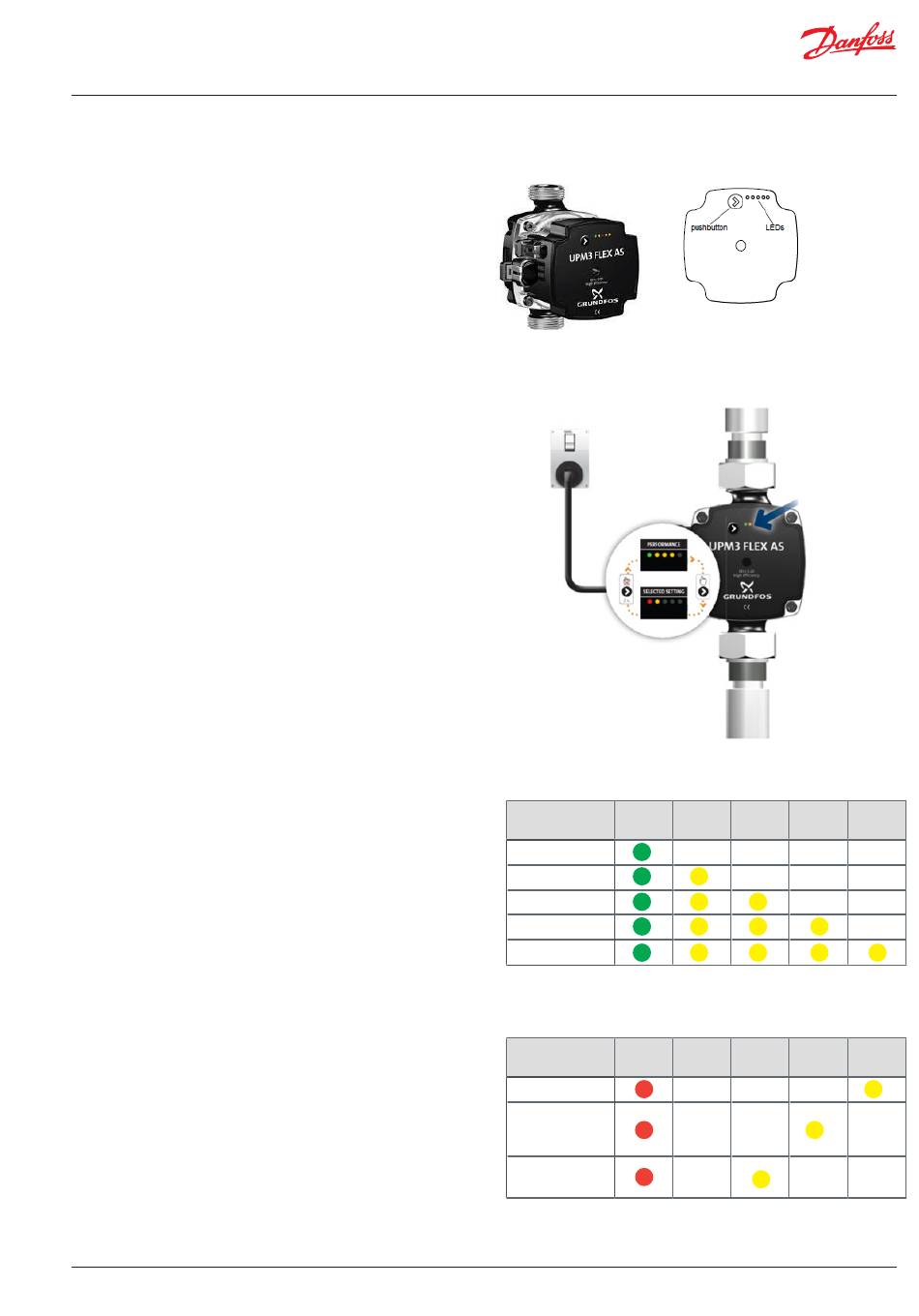

13. HEIZKREISPUMPE
Grundfos Pump UPM3 FLEX A/S
Die Grundfos UPM3 Flex AS Pumpe hat optionale Einstellmöglich-
keiten,die über der Drucktaste ausgewählt werden können.
Siehe bitte Abb. 1 - Bedienfeld.
Die Pumpe ist standardmäßig auf Proportionaldruck Pressure 2
eingestellt.
Im Bedienfeld wird Folgendes angezeigt:
* Anzeigemodus (während des Betriebes)
- Betriebsstatus
- Alarmstatus
*Einstellmodus (nach Drücken der Taste)
Während des Betriebs zeigt das Display den Betriebsstatus der
Pumpe. Mit dem Drücken der Tasten wechselt der Betriebsstatus
oder die Einstellung
Die LEDs zeigen den Stromverbrauch der Pumpe an.
Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination
der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme an.
Siehe Abb. 2 - Anzeigemodus / Betriebsstatus.
Alarmstufe
Bei Auftreten einer oder mehrerer Störungen leuchtet die LED1 rot.
Siehe Abb. 3 - Alarmstatus.
Liegt kein Alarm mehr an, wechselt das Display kurzzeitig in den
Betriebsstatus zurück, und zeigt dann den Stromverbrauch an.
AQ484342098283de-000102
Akva Lux II VXe HT
Abb. 2. Anzeigemodus Betriebsstatus
Leistung in %
of P1 max.
0% (standby)
0 - 25%
25 - 50%
50 - 75%
75 - 100 %
Abb. 3. Alarmstufe
Alarm Status
Blockiert
Vorsorgungs-
spannung
low
Elektrischer
Fehler
© Danfoss | Produced by Danfoss Redan A/S | 2024.08 | 15
Abb. 1. Bedienfeld
mit einer Drucktaste und fünf LED´s
LED
LED
LED
1
2
3
LED
LED
LED
1
2
3
LED
LED
4
5
LED
LED
4
5
