Montage- und Betriebsanleitung

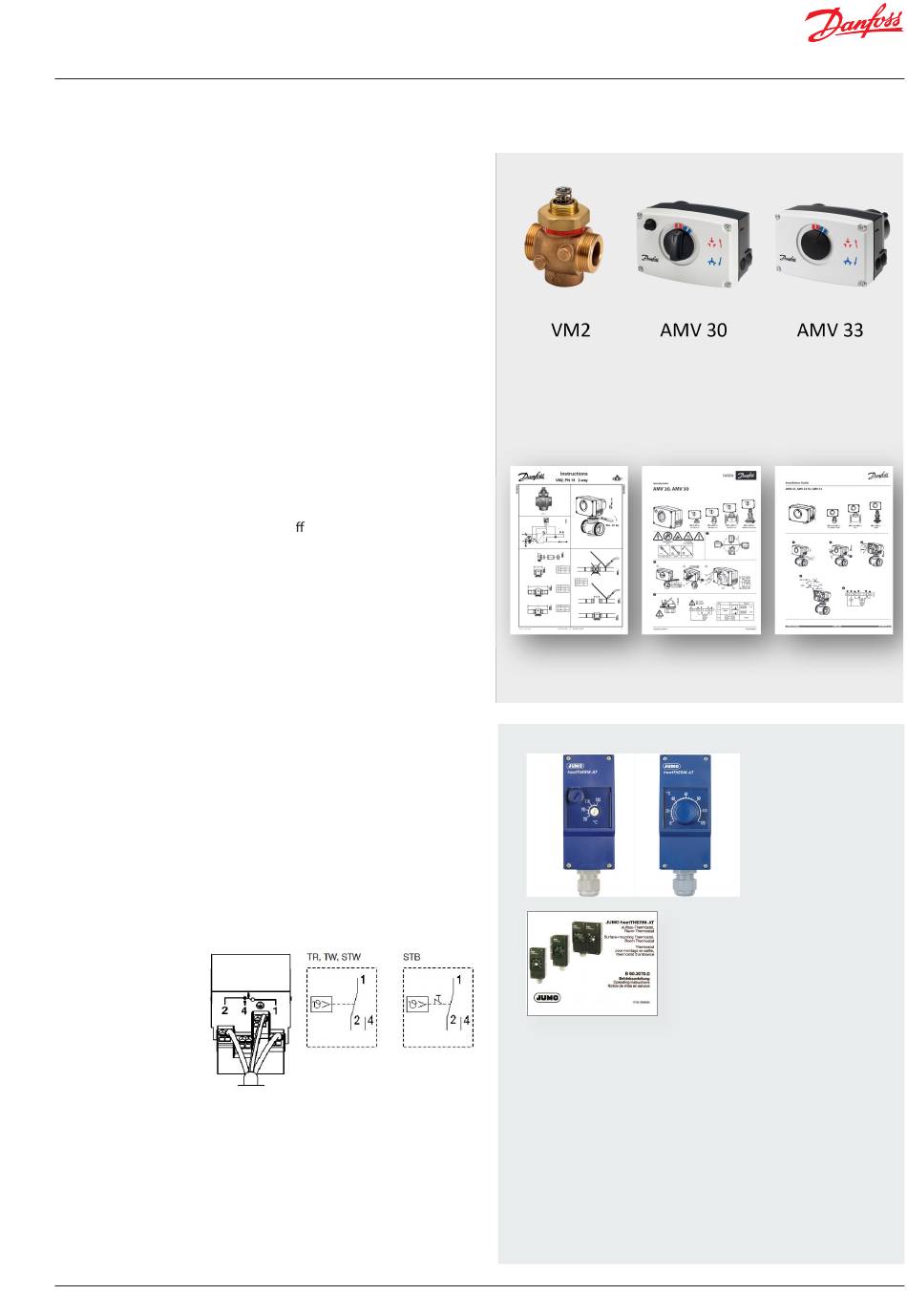

14. TRINKWARMWASSER
Zur Regelung des Trinkwarmwassers ist die Akva Lux II VXe HT
primärseitig mit einem Durchgangsventil VM 2 und einem elek-
trischen Stellantrieb Danfoss AMV 30 oder AMV 33, das dem elek-
tronischen Regler angeschlossen ist, ausgestattet.
Der AMV Stellantrieb ist werkseitig mit dem Regler verkabelt.
Der Stellantrieb wurde auf Funktion getestet und ist vom Werk
voreingestellt.
Die Speichertemperatur wird mit dem Danfoss ECL Regler in Kom-
bination mit dem Volumenstromregler mit integriertem Regel-
ventil Danfoss VM2 und einem elektrischen Stellantrieb Danfoss
AMV30/33 gemäß der gemessen Speichertemperatur dieser über
den Speicherfühler erfasst wird geregelt.
AMV 30
Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen.
Manuelles Schließen des Stellantriebes erfolgt durch das Drehen
des Handrads auf der Oberseite des Stellantriebs, - im Urzeigersinn
AMV 33
Je nach gewählter Einstellung der Sicherheitsfunktion, ist das Ventil
mit AMV 33 Stellantrieb komplett geö net oder geschlossen, wenn
die Stromversorgung unterbrochen wird.
Für weitere Informationen siehe bitte beigelegte Bedienung-
sanleitungen:
Danfoss Durchgangsventil VM2
Elektrischer Stellantrieb AMV 30
Elektrischer Stellantrieb AMV 33
.
Sicherheitstemperaturwächter, Jumo AT
Der Trinkwarmwasserkreis der Akva Lux II VXe HT kann mit einem
Jumo AT Sicherheitsthermostat sowie Temperaturregler ausgestattet
sein, der gegen Überhitzung schutzt.
Ab Werk ist der Jumo AT Sicherheitsthermostat vormontiert. Das
Verbindungskabel zum Danfoss ECL-Regler ist 2 m lang, so dass das
Thermostatgehäuse bei Bedarf in jeder Einbaulage an der Hausinstal-
lation auf der Baustelle montiert werden kann.
Schaltplan
Siehe bitte beigelegte Bedienungsanleitung Jumo AT
AQ484342098283de-000102
Akva Lux II VXe HT
© Danfoss | Produced by Danfoss Redan A/S | 2024.08 | 17
