Montage- und Betriebsanleitung
11. HEIZKREIS, DANFOSS ECL 310 COMFORT
Witterungsführte Regelung des Heizkreises
Danfoss ECL 310 Comfort
Der Danfoss ECL-Regler wird zur Temperaturregelung im Heizungs-
system verwendet. Die Versorgungstemperatur wird dann in Abhän-
gigkeit der Außentemperatur geregelt. Auf dem Regler ist bereits
eine Applikation aufgespielt, und ein ECL Applikationsschlüssel, der
dem aktuellen Anlagetyp angepasst ist, ist eingesetzt. Der Regler ist
werkseitig voreingestellt. Aus diesem Grund wird das Heizsystem im
Sommer automatisch ausgeschaltet.
Die Vorlauftemperatur ist für Max. 90°C eingestellt und die Rücklauf-
temperatur für Max. 50°C.
Der Regler ist (normalerweise) mit folgenden Einstellungen ab Werk
vorprogrammiert:
• Sprache = Deutsch,
• Betriebsart des Reglers/Mode = Komfort "Sonne" Symbol,
• Applikationstyp = A266
Motordrehzahl und Motorschutz sind eingestellt und der Regler ist
funktionsgeprüft und einsatzbereit.
Einschalten des ECL 310 Comfort
Wenn der Außentemperaturfühler ordnungsgemäß installiert ist und
elektrisch mit dem Regler laut den Anweisungen Seite 15 verbunden
ist, gehen Sie folgendermaßen vor:
1. Verbinden Sie den Regler und schalten Sie Ihn an,
2. Den Punkt"MENU"wählen - Auswahl bestätigen und den Navigator
drehen um das Symbol für generelle Reglereinstellungen in der rechten
oberen Ecke vom Display wählen,
(Sie können durch die Menüs des Reglers navigieren, indem Sie den
Navigator nach links oder rechts in die gewünschte Position drehen.
Der Stellungsanzeiger im Display zeigt Ihnen an, an welcher Stelle im
Menü Sie sich gerade be nden).
3. Den Navigator drehen, um Uhrzeit und Datum zu wählen, Drücken
Sie auf den Navigator, um die Auswahl zu bestätigen
4. Uhrzeit und Datum wählen.
5. Der Regler ist jetzt betriebsbereit. Heizkurve und max. Temperatur
laut der unten beschriebenen Vorgehensweise einstellen.
Einstellung / Änderung der Werkseinstellungen:
6. Wählen Sie MENU damit der Stellungsanzeiger ein Heizkörper-
symbol in der rechten oberen Ecke vom Display anzeigt und wählen
anschließend das Feld Einstellungen aus.
7. Wählen und bestätigen Sie jetzt Vorlauftemp., damit sie die Heiz-
kurve passend zu Ihrem aktuellen Anlagentyp einstellen können.
Sie können ebenfalls die Max. Temperatur, Min. Temperatur und die
gewünschte Vorlauftemperatur einstellen.
8. Typische Einstellbereiche:
Heizkreis
1-stu g
Temp. max.
70-90°C
Heizkurve
1,0 - 1,75
Hinweis; Wenn die Heizungsanlage allein für Fußbodenheizung ist,
MUSS die max. Vorlauftemperatur laut den oben beschriebenen Infor-
mationen geändert werden.
Wenn während der Heizperiode ein erhöhter Wärmebedarf auftritt,
können die Reglereinstellungen gemäß den Anweisungen der Anlage
geändert werden
Siehe bitte"ECL Applikationsschlüsselbox" mit ECL
Comfort 210/310 Betriebs- und Installationsanleitung
für weitere Informationen
AQ484342098283de-000102
Akva Lux II VXe HT
2-stu g
Fußbodenheizung
55-65°C
35-40°C
0,8 - 1,0
0,1 - 0,5

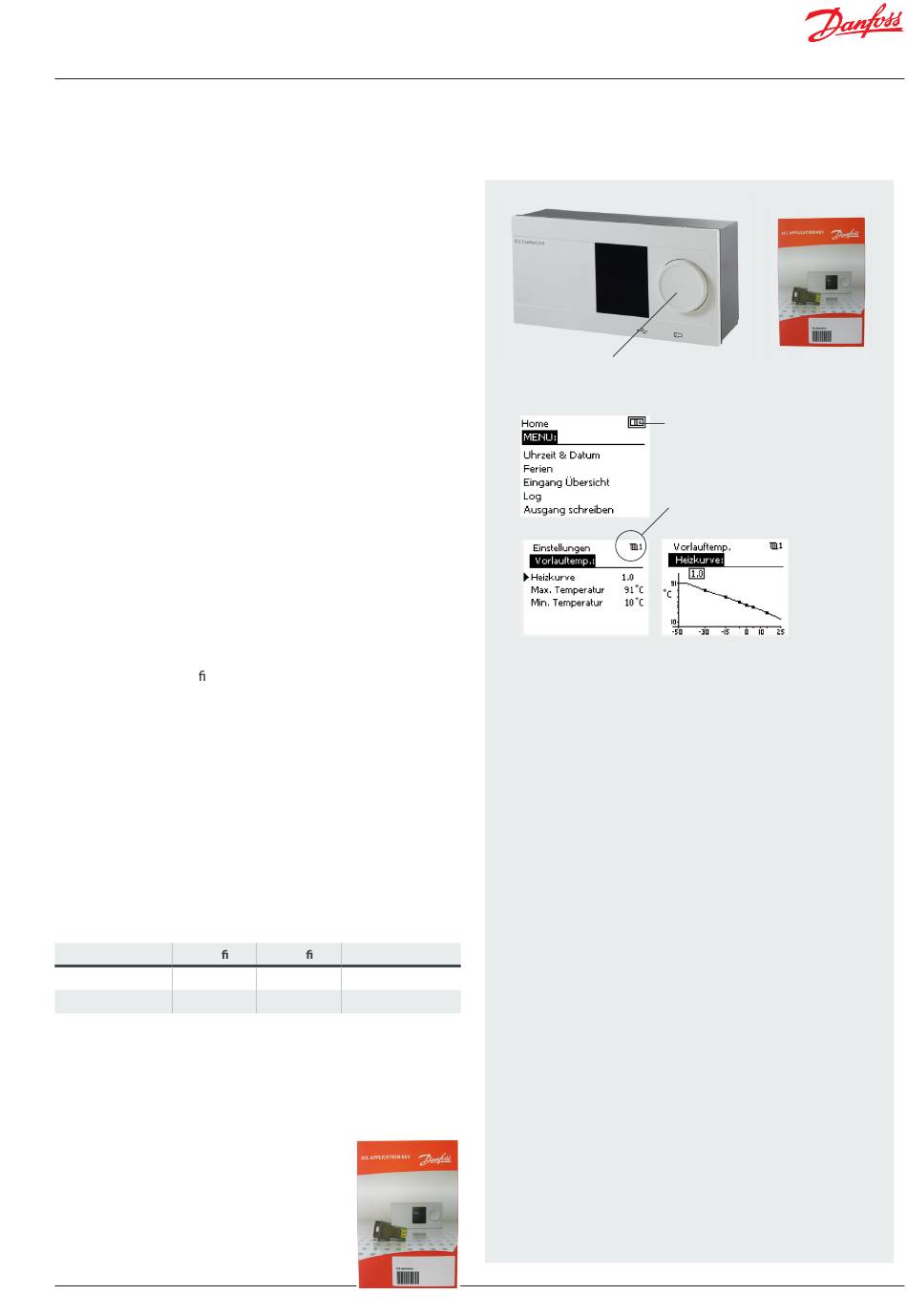

Navigator/Einstellknopf
Drehen um MENU-Punkt zu wählen
Drücken um Auswahl zu bestätigen
Kreisindikator
Das gezeigte Symbol wählen, als generelle
Settings - wie Uhrzeit und Datum eingesetzt
werden.
Kreisindikator
Heizkreis
